SiliconTech2025國際硅材料產業展覽會暨2025國際石英及石英材料產業展覽會將于2025年4月23-25日在南京國際博覽中心隆重舉行！本次展會的規模將達到10，000平米，展商300+，配套活動10+，專業觀眾20，000+，屆時將有全國各地的優秀展商和專業買家齊聚一堂，共襄商機。深圳市智合碳硅科技有限公司邀您共同出席2025國際硅材料產業展覽會。

深圳市智合碳硅科技有限公司于2019年6月成立。創立宗旨是：科研為本、創新立足。為此，公司以研發和創新為主要發展方向，以打造碳硅新材料領域的產品項目為目標。經前期十幾年的研究沉淀及成果延伸，公司已開發出 “超臨界水熱法制備高純硅”、“超純石墨烯”、“超高能正負極材料”“磁控亞核聚變制高能材料”等材料的研發項目。公司建立了超臨界流體制備先進材料試驗室，并建立了“超臨界水熱提純金屬”、超臨界水熱制備太陽能級硅、電子級硅、高純二氧化硅、超純石墨烯等產品的示范工廠。

產品介紹

1.超(亞)臨界流體提純石英砂技術

超(亞)臨界流體提純技術，是在超過或拒于介質流體臨界溫度和壓力條件下，對石英砂進行提純的方法。在超(亞)臨界的高溫高壓下，流體能夠對石英晶體內的雜質進行有效去除將石英砂的純度提純至6N-10N，尤其對鐵、鉀、鈉、鋰離子的清除十分有效，對有機雜質的清除更是零容忍。該方法高效、環保、低成本，是替代傳統提純工藝的新技術。傳統的高純石英砂的提純方法一般采用氯化提純法，通過破碎、浮選、酸洗等工藝后進行高溫氯化提純，是當前二氯比硅提純的主要方法。但是，氯化提純法一般僅適合于特殊晶型的石英沙，且對石英晶體有損傷，對石英晶體內的雜質清除效果不佳，并存在環保和安全問題。

石英晶格取代雜質是最難分離的雜質之一，傳統分離方法對去除石英晶格中的AI等元素無能為力，超(亞)臨界流體提純法對晶格中這些雜質具有良好的去除能力。該方法避免了使用氫氟酸、氯氣、氯化氫氣體等對環境不友好且危險性高的物質，在環保、安全前提下，對石英沙進行高效提純，使石英砂純度達到99.9998%以上，通過調整不同的溫度壓力條件,可以使石英砂純度達到更高的99.9999%-99.99999999%，能夠廣泛用于半導體用石英砂，和芯片用硅、光纖用硅、手機屏用硅等超高純石英砂領域。

2. 光掩膜基板石英砂

光掩膜基板是芯片制造中光刻工藝所使用的圖形母板，由不透明的遮光薄膜在透明基板上形成掩膜圖形，并通過曝光將圖形轉印到產品基上，是光刻工藝中最重要的耗材之一。光掩膜板的原材料主要為石英基板，石英基板的原材料為高純石英，這種石英一般細度高、純度高、具有高硬度，低膨脹系數和高透光性。騰達智合研制生產的光掩膜基板石英砂，可以應用于LSI光掩膜、FPD大型掩膜的制造。能夠提供較寬的光投射區域、較低的雜質含量和較少的物理缺陷，并且隨著低膨脹率和深UV的要求變得逐漸廣泛。光掩膜基板及其原材料多年來依賴進口，原材料主要由日本和韓國企業壟斷，目前國內有數家企業可以生產中小尺寸的基板，一般 只應用于TP、PCB等低端行業，半導體用高精高及高世代面板用基材，主要依靠進口。

本產品根據光掩膜石英基板的現行標準GBTT34178-2017石英基板中13種雜質元素(A1、Fe、Ca、Mg、Ti、Cu、Co、Mn、Ni、Li、Na、K、B)含量的質量分數總和不大于2.0ppm。其中Li、Na、K三種雜質元素含量的質量分數之和不大于1.0ppm，單一雜質元素含量質量分數不大于0.5ppm。

3. TFT石英粉產品介紹

TFT石英粉主要用于生產液晶顯示破璃基板，該石英粉以其優異的物理和化學性能滿足了精密制造的需求，在電子工業、新能源、化學工業等方面，展現出巨大的應用潛力，前景廣闊。TFT石英粉的制備過程包括分揀、破碎、水洗、提純、烘干、除鐵、研磨、分級等工序，以確保其質量和純度。

我公司生產的TFT石英粉，以天然石英為原料，經過一系列提純及粒度分級工藝，做出高品質的產品，并實現規?；a。產品具有硬度高、耐磨、耐高溫、耐酸堿、高絕緣性、化學性能穩定等特點，熔點高達1650℃，這些特性使得TFT石英粉在名種工業應用中表現出色，尤其是在需要高精度和高純度的制造過程中。

4.半導體坩堝石英砂

半導體石英坩堝采用比光伏石英坩堝更純的石英砂，一二氧化硅純度大于5N，總雜質含量低于10ppm，氣液包裹體含量低于100ppm，而坩堝內層要求需達到8N以上純度。

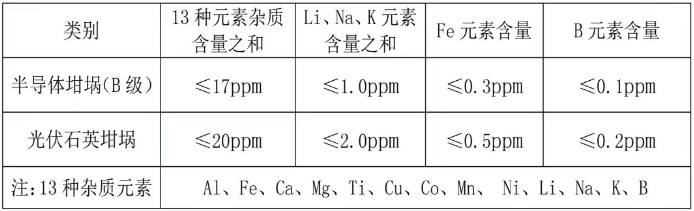

半導體坩堝與光伏坩鍋雜質元素含量對比

我公司生產的半導體坩堝石英砂，依據《半導體單晶硅生長用石英坩堝生產規范》、《單晶硅生長用石英坩堝》標準進行生產半導體石坩堝石英砂的中層砂達到5N8級,內層砂達到8N級。

5.電子級硅微粉

電子級硅微粉一般指粒度高于300目以上的高純石英粉，主要用于電子封裝、塑料、涂料、橡膠、陶瓷、膠粘劑、玻流鋼、化妝品、醫藥等行業，現已拓展至高分子復合材料、航空航天、精細化工、抗菌材料、藥物載體及大面積電子基板等高新領域，享有“材料科學的原點”和“工業味精"之美譽。

電子級硅微粉的生產原料一般為低電導率、低氯、低羥基的高純石英砂，經細磨、酸洗、提純和高溫焙燒除鐵工藝后加工而成,分為不同類型和等級。

我公司生產的電子級硅微粉從300目-5000目不同級別，主要應用于電子封裝，大面積電子基板領域，可根據市場需求訂制生產。
