一、直線振動篩簡介
直線振動篩是雙振動電機驅動,利用振動電機激振的原理。該產品篩分精度高、處理量大、結構簡單、密封性好、維修方便、可用于流水線生產中的自動化作業。適用于粒度0.74-10mm,含水小于7%,無粘性物料的任何干式物料的篩分。給料粒度不大于10mm。
二、工作原理
多層粉料直線振動篩為雙振動電機驅動,利用振動電機激振的原理工作。當兩臺電機作同步、反向旋轉時,其偏心塊所產生的振動力在平行于電機軸線的方向相互抵消,在振動力和物料自重力的聯合作用下,使物料在篩面上被拋起跳躍式向前作直線運動,以合理匹配篩網達到篩分的目的。
三、用途及特點
1、用途:直線振動篩廣泛應用于磨料磨具原料、化工、塑料、醫藥、樹脂粉、陶瓷原料、冶金、建材、糧食、食品、化肥等行業中,用于對各種物料不同程度的分級作業。它可用于流水線作業中,實現自動化。
2、特點:
?密封性好、極少粉塵溢散。
?耗能少、噪音低、篩網使用壽命長。
?篩分精度高、處理量大、結構簡單。
?全封閉結構、自動排料、更適合于流水線作業。
?篩體各部分均采用扎制鋼板及型材焊接而成(部分組體間為螺栓連接)整體剛度好,牢固可靠。

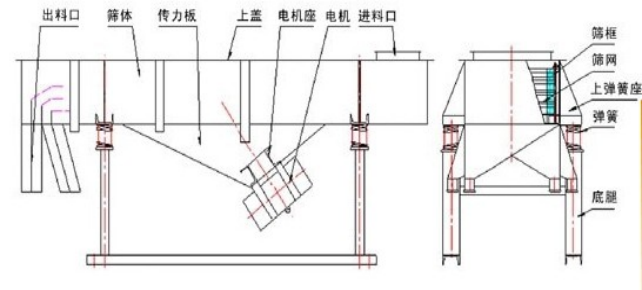

四、外形結構圖

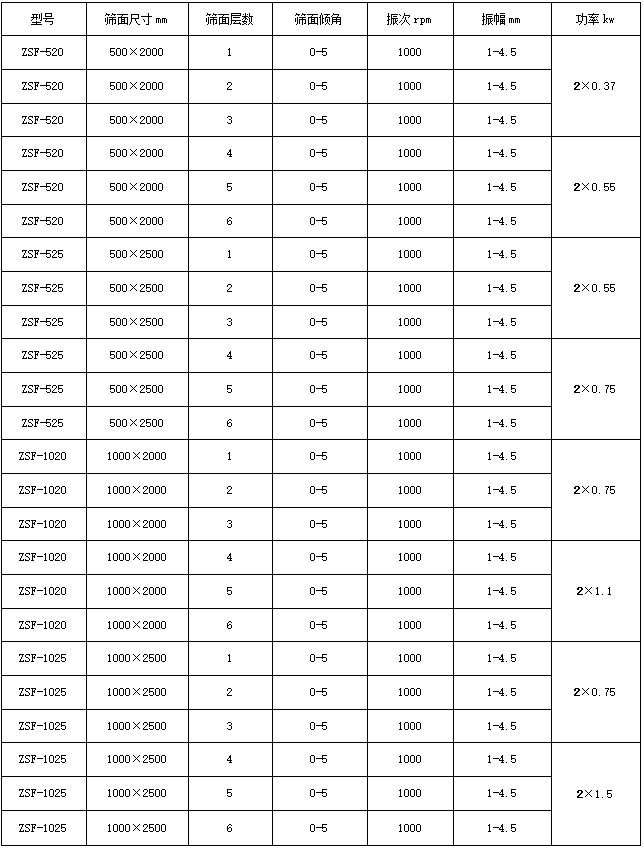

五、技術參數
六、使用說明
1、特點
1)**之篩網結構設計,方便和快速更換篩網(只需3到5分鐘),此外此種設計
允許使用各種篩網(尼龍、特種龍、PP網)。
2)篩機設計;精巧和容易裝配,一人即可操作篩機。
3)和其他相關品牌廠商比較,具較大篩選面積和**益之處理能力。
4)其母網**支撐細網,因此細網可獨得較長之壽命,而降低細網耗材使用,淤長時間之生產過程可降低諸多成本。
2、作用與原理
基本原理系借電機軸上下端所安裝的重錘(不平蘅重錘),將電機的旋轉運動轉變?yōu)樗健⒋怪?、傾斜的三次元運動,再把這個運動傳達給篩面。若改變上下部的重錘的相位角可改變?cè)系男羞M(jìn)方向。
3、電機使用說明
本系列電機滿足下列條件時,能連續輸出額定激振力。
1)振動加速度:不超過7g(g:重力加速度)
2)環境溫度:不超過40℃
3)海拔:不超過1000m
4)電源頻率:50Hz
5)電壓:380V
6)溫升:小于80K(電阻法)
4、安裝前的準備
1)檢查電機標牌是否與要求相符。
2)用500伏兆歐表測量絕緣電阻,其值應對定子繞組進行干燥處理,烘干溫度不能超過120℃。
3)檢查電機各緊固件,謹防松動。
4)檢查電機表面有無損壞、變形。
5)檢查是否轉動靈活,若有異常,應排除。
6)檢查電源,是否缺相,并空載運行5分鐘。
5、安裝與調整
1)電機應緊固在安裝面上,安裝面必須光滑、平整。
2)電機可水平安裝。
3)電機引線采用四芯橡膠電纜YZ-500V,接電源時引出線電纜不允許有急折,并與振動體可靠固定。
4)電機應有可靠的接地,電機內有接地裝置,引線端有標志,亦可利用底腳堅固螺栓接地。
5)激振力的調整。
6、試運轉
1)試起動兩臺振動電機,要求兩臺振動電機反向等速運轉。若是同向運轉,調換其中一臺振動電機的任意兩相電源接線即可。
2)振動篩試運行時間不得少于8小時,試運行可通過肉眼觀察和儀器檢測來檢驗運行效果。振動篩應起動平穩、迅速、工作振動穩定可靠,無特殊噪聲,振動篩各種技術性能參數達到圖紙要求,振動篩箱不得產生橫向擺動。
7、使用與維修
1)本機應裝設電氣保護裝置。
2)本機運行初期,每天至少檢查地腳螺栓一次,防止松動。
3)當電機旋轉方向不符合要求時,調整電源相序即可。
4)電機應保證潤滑良好,每運行二周左右補充鋰基潤滑脂(ZL-3)一次,加油時,通過油杯加入適量鋰基潤滑脂。當采用密封軸承時,電機沒有安裝油杯。
5)本機累計運行1500小時后,應檢查軸承,若有嚴重?fù)p傷時應立即更換。
6)本機停置較長時間后再次使用時,應測量絕緣電阻,用于500伏兆歐表測量,應大于0.5兆歐。
8、日常保養
?。?}啟動前:
?。?)檢查粗網及細網有無破損
?。?)每一組束環是否鎖緊
{2}啟動時:
?。?)注意有無異常雜音
(2)電流是否穩定
?。?)振動有無異狀
?。?}使用后:每次使用完畢即清理干凈.
9、定期保養
定期的檢查粗網,細網和彈簧有無疲勞及破損,機身各部位是否因振動而產生損壞,需添加潤滑油的部位必須加油潤滑。
七、軸承發熱故障
直線振動篩的軸承發熱問題也是比較常見的問題之一?但是遇到問題不要擔心,是問題總有解決的辦法。下面我們來了解一下直線篩軸承發熱應該怎么解決:直線篩的工作原理要靠激振力去帶動篩面才會有一定的頻率和振幅,從而使物料在篩面上面進行篩選,將粗細粒度不同的物料篩選出來。但是在其工作的過程中,經常會出現激振器轉速減慢,軸承溫度升高的現象,如果有這種情況出現的話操作人員需要馬上停機并對篩機進行檢查,查看問題所在及時處理,從而保證直線篩的正常運行。直線振動篩激振器帶動對稱的偏心塊結構產生高速運轉,當設備偏心塊在長時間使用后脫落或者偏心塊大小不一致時,會導致設備轉速異常。此時要及時更換偏心塊結構,保證直線振動篩的兩個偏向塊大小一致,運轉平衡。直線振動篩的軸承在轉速異常后,極易發生摩擦和溫升。當直線振動篩的軸承缺少潤滑油劑或潤滑油劑添加不符合設備需要,導致直線振動篩迷宮密封裝置出現堵塞后,會使軸承結構溫升超過規定范圍值,此時要及時檢查設備潤滑系統,保證潤滑油劑充足清潔,若發現堵塞現象則要拆卸軸承進行**的清潔;密封圈若出現損壞或者軸承在磨損后出現斷裂等現象時,要及時對密封圈和軸承進行更換,重新調整直線振動篩后重新開始物料的篩選分級工作。
八、組成結構部件
主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等組成。
?、焙Y箱:由數種厚度不同的鋼板焊制而成,具有一定的強度和剛度,是篩機的主要組成部分。
?、埠Y框:由松木或變形量較小的木材制成,主要用來保持篩網平整,達到正常篩分。
?、澈Y網:有低碳鋼、黃銅、青銅、不銹鋼絲等數種篩網。
?、凑駝?dòng)電機:(使用與維修方法詳見振動電機使用說明書)。
?、惦姍C(jī)臺座:安裝振動電機,使用前連接螺釘必須擰緊,特別是新篩機試用前三天、必須反復緊固,以免松動造成事故。
?、稖p振彈簧:阻止振動傳給地面,同時支持篩箱的全部重量,安裝時,彈簧必須垂直于地面。
?、分Ъ埽河伤膫€(gè)支柱和兩個槽鋼組成,支持著篩箱,安裝時支柱必須垂直與地面,兩支柱下面的槽鋼應相互平行。
九、直線篩的使用
試運轉結束后,檢查上述內容無誤,重新緊固所有緊固件,篩網及各零部件緊固完好,即可正式使用。在此之前,必須做好如下工作:
1)操作人員的培訓
應了解設備的各部結構和簡單的工作原理;工作前,應做好開車準備,檢查回轉件靈活無卡阻,篩網完好,各零部件無松脫,螺栓緊固。
2)無負載啟動和停車
振動篩一般都用于破碎篩分成套設備或洗選流程中,要求篩機空載啟動和停車。因此需遵守逆工藝流程啟動,順工藝流程停車的原則。除特殊原因外,不允許帶料停車。當篩面上有積料時,必須清除之,方可啟動。運轉正常后,方能開始給料。
