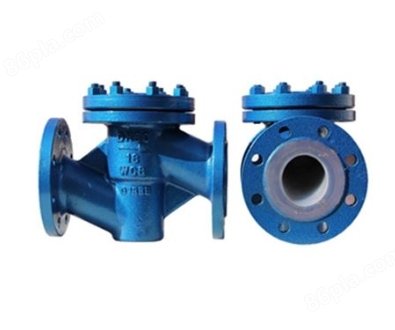

產品名稱： | 襯氟止回閥 | 產品型號： | Q41F46 |
驅動方式： | 自動 | 連接形式： | 法蘭 |
結構形式： | 升降式,旋啟式,浮球式 | 密封結構： | 襯氟 |
壓力范圍： | 1.6MPa | 公稱通徑： | DN15-250 |
常用材質： | 鑄鋼,不銹鋼等 | 銘牌： | 凱躍 |
襯氟止回閥系列
止回閥是一種依靠介質本自的流動而自動啟動、閉閥瓣用來阻止介質逆向流動的自動閥門。
一、以下三種結構類型止回閥
1、旋啟式止回閥
主要型號有H44F46與H74F46單瓣旋啟式系列和H76F46型雙瓣旋啟式系列，它們的閥瓣都是圍繞座外的（銷）軸旋轉啟、閉，防止介質倒流。
H44F46和H74F46型止回閥的特點是：（銷）軸與閥瓣設計為一體，全部襯FEP的（銷）軸鑲嵌在閥體與閥蓋之間形成的特殊凹槽內，啟閉靈活，密封專業，另外，H72F46和H76F46弄止回閥的特點是：除了閥體、閥瓣外，復位彈簧也全部包襯了耐腐蝕的氟塑料，設計合理的彈簧，使閥瓣在低壓區內也能產生足夠的密封比壓，保持密封的專業性。
2、升降立式止回閥
主要型號有H40F46型，H42F46和H72F46升降立式止回閥，其中H40F46結構，閥瓣為球型，它們共同特點是襯氟閥瓣沿閥體通路軸線做升降運動。
3、升降式止回閥
主要型號有H41F46直通升降式止回閥，其結構特點是襯氟閥瓣垂直于閥體進、出口軸線任升降運動。
二、設計規范
遵循GB/T 13932，GB12235，GB12236，API6D標準。
襯氟止回閥_(襯氟塑料,內襯四氟,襯F46)止回閥主要零部件的材料
序號 零件名稱 灰鑄鐵 鑄鋼 不銹耐酸鑄鋼 低碳不銹耐酸鑄鋼 Z C P R PL RL 1 閥體/閥蓋 HT250 WCB CF8 CF8M CF3 CF3M 2 閥瓣/閥桿 35 1Cr13 1Cr18Ni9 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2 3 襯里/閥座 PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO 4 緊固螺栓 WCB 1Cr17Ni2 1Cr18Ni9Ti 5 螺母 WCB 1Cr17Ni2 1Cr18Ni9Ti
連接尺寸
PN：0.6MPa
DN | L | D | D1 | D2 | f | b | Z-d | H |
15 | 130 | 80 | 55 | 40 | 3 | 12 | 4-12 | 55 |
20 | 150 | 90 | 65 | 50 | 3 | 14 | 4-12 | 58 |
25 | 160 | 100 | 75 | 60 | 3 | 14 | 4-12 | 60 |
32 | 180 | 120 | 90 | 70 | 3 | 16 | 4-14 | 75 |
40 | 200 | 130 | 100 | 80 | 3 | 16 | 4-14 | 82 |
50 | 230 | 140 | 110 | 90 | 3 | 16 | 4-14 | 95 |
65 | 290 | 160 | 130 | 110 | 3.5 | 16 | 4-14 | 105 |
80 | 310 | 185 | 150 | 125 | 3.5 | 18 | 4-18 | 120 |
100 | 350 | 205 | 170 | 145 | 3.5 | 18 | 4-18 | 135 |
125 | 400 | 235 | 200 | 175 | 4 | 20 | 8-18 | 158 |
150 | 480 | 260 | 225 | 200 | 4 | 20 | 8-18 | 180 |
200 | 495 | 315 | 280 | 255 | 4.5 | 22 | 8-18 | 215 |
250 | 622 | 370 | 335 | 310 | 4.5 | 24 | 12-18 | 240 |
300 | 698 | 435 | 395 | 362 | 5 | 24 | 12-23 | 265 |
350 | 787 | 485 | 445 | 412 | 5 | 26 | 12-23 | 300 |
400 | 914 | 535 | 495 | 462 | 5 | 28 | 16-23 | 360 |
PN1.0MPa
DN | L | D | D1 | D2 | f | b | Z-d | H |
15 | 130 | 95 | 65 | 45 | 2 | 14 | 4-14 | 82 |
20 | 150 | 105 | 75 | 55 | 2 | 14 | 4-14 | 82 |
25 | 160 | 115 | 85 | 65 | 2 | 14 | 4-14 | 98 |
32 | 180 | 140 | 100 | 78 | 3 | 16 | 4-18 | 110 |
40 | 200 | 150 | 110 | 85 | 3 | 16 | 4-18 | 118 |
50 | 230 | 165 | 125 | 100 | 3 | 16 | 4-18 | 138 |
65 | 290 | 185 | 145 | 120 | 3 | 18 | 4-18 | 156 |
80 | 310 | 200 | 160 | 135 | 3 | 20 | 8-18 | 160 |
100 | 350 | 220 | 180 | 155 | 3 | 20 | 8-18 | 185 |
125 | 400 | 250 | 210 | 185 | 3 | 22 | 8-18 | 208 |
150 | 480 | 285 | 240 | 210 | 3 | 24 | 8-23 | 245 |
200 | 600 | 340 | 295 | 265 | 3 | 26 | 8-23 | 298 |
250 | 730 | 395 | 350 | 320 | 4 | 28 | 12-23 | 342 |
PN：1.6MPa
DN | L | D | D1 | D2 | f | b | Z-d | H |
15 | 130 | 95 | 65 | 45 | 2 | 14 | 4-14 | 82 |
20 | 150 | 105 | 75 | 55 | 2 | 14 | 4-14 | 82 |
25 | 160 | 115 | 85 | 65 | 2 | 14 | 4-14 | 98 |
32 | 180 | 140 | 100 | 78 | 3 | 16 | 4-18 | 110 |
40 | 200 | 150 | 110 | 85 | 3 | 16 | 4-18 | 118 |
50 | 230 | 165 | 125 | 100 | 3 | 16 | 4-18 | 138 |
65 | 290 | 185 | 145 | 120 | 3 | 18 | 4-18 | 156 |
80 | 310 | 200 | 160 | 135 | 3 | 20 | 8-18 | 160 |
100 | 350 | 220 | 180 | 155 | 3 | 20 | 8-18 | 185 |
125 | 400 | 250 | 210 | 185 | 3 | 22 | 8-18 | 208 |
150 | 480 | 285 | 240 | 210 | 3 | 24 | 8-23 | 245 |
200 | 600 | 340 | 295 | 265 | 3 | 26 | 12-23 | 298 |
250 | 730 | 405 | 355 | 320 | 4 | 28 | 12-25 | 342 |
其他信息
技術性能規范:
設計標準 | HG/T 3704，GB/T 12235 | API 60 | ||
結構長度 | HG/T 3704，GB/T 12221 | ASMEB 16.10 | ||
法蘭形式尺寸 | HG/T 20592，GB/T 9119 | ASMEB 16.5，JISB2220 | ||
檢驗與試驗 | GB/T 13927，JB/T 9092 | API 598 | ||
公稱壓力（MPa） | 1.0 | 1.6 | 150Lb | |
實驗壓力（MPa） | 殼體試壓 | 1.5 | 1.5 | 1.5 |
高圧密封 | 1.1 | 1.1 | 1.1 | |
低壓密封 | 0.6 | 0.6 | 0.6 | |
適用溫度（℃） | PFA：-30-200 FEP：-30-150 GXPO：-10-80 | |||
適用介質 | 鹽酸、硝酸、氫氟酸、液氯、硫酸、王水等強腐蝕性介質 | |||
