目前噴霧干燥制粉生產技術是:原料加水細磨成含水量低于40%左右的泥漿,泥漿過篩后經液壓柱塞泵送入噴霧干燥器造粒,造粒后經篩分及悶料(陳腐)成為含水量約5%~7%的陶瓷粉料。它需要大量的熱量、水和其他機械能量。如果將原材料干法粉碎和細磨后,細粉料與水劑量性混合達到增濕造粒的作用,過濕的粉料再經干燥、篩分和悶料(陳腐)后制備成干壓成形用粉料,這就是陶瓷墻地磚的干法制粉生產技術。
早在二十世紀六十年代,人們就采用錘擊粉碎機或雷蒙磨將原料細碎后經雙軸攪拌機噴水預混,再經輪碾機噴水增濕造粒,最后經干燥、篩分和陳腐后制備成干壓成行用粉料,實踐證明,這種干法制粉生產技術不僅勞動強度大,工作環境差,嚴重危害工人身體健康,而且所獲得的陶瓷粉料成分不均勻,干濕差別大,細粉料與微細粉料較多,粉料流動性較差,導致坯體成形時易起層、坯體強度偏低、易于粘模,嚴重影響陶瓷墻地磚的產品質量。二十世紀七二年代,意大利、德國和英國等投入了大量的人力和物人,致力于研究開發陶瓷墻地磚的干法制粉生產技術,隨著粉料混合及機械制造等技術的快速發展,意大利的L.B公司于在1985年成功地設計制造了世界上第一臺陶瓷墻地磚干法制粉生產技術的關鍵設備--增濕造粒機,投入實際生產表明,所獲得的陶瓷粉料性能與噴霧干燥生產技術所獲得的陶瓷陶瓷粉料性能相比,坯體致密度、機械強度及產品質量等指標還略高于噴霧干燥生產技術所得坯體的相應技術性能指標。隨后德國的AGROB公司及英國的Atritor公司也設計制造增溫造粒機,開創了制備陶瓷墻地磚用陶瓷粉料的新局面。
2. 干粉制粉生產技術的工藝流程

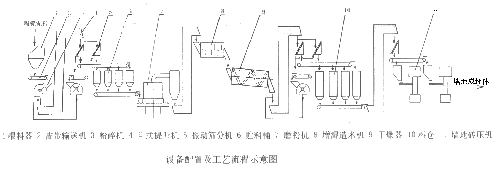

二十世紀八十年代末,干法制粉生產技術在意大利陶瓷墻地磚工業中到了推廣應用。我國四川某陶瓷墻地磚生產廠家也利用干法制粉生產技術成功地制造出500×10的大規格水晶釉面磚。目前國內外陶瓷墻地磚生產廠家廣泛應用的干法制粉生產技術的主要設備配置及工藝流程示意圖所示,其生產工藝是:
該工藝是將含水量約3%~4%的各種原料單獨粉碎到一定粒度分配料進入細磨工序,細磨后篩上料重新返回細磨工序,符合粒度要求的篩下料經增濕造粒成含水量約10%~12%的陶瓷粉,再經干燥及振動篩分后,篩上料經微破碎后再次進入振動篩,篩下料送至倉陳腐后,即得干壓成形用陶瓷粉料。
3. 干法制粉生產的陶瓷粉料性能及產品質量
目前,國內外陶瓷墻地磚的干法制粉生產技術的生產經驗表明,陶瓷粉料的性能主要取決于原料的物理化學性能、可塑性、細磨后所達到的粒度以及原料初始含水量等;此外陶瓷墻地磚干法制粉生產技術的增造粒機的構造也非常重要,因?yàn)樘沾煞哿显谠鰸裨炝V信c水"劑量"混合時,陶瓷粉料表面能夠吸引和附著水份,若向增濕造粒機噴水時,陶瓷粉料表立即被水濕潤,這就形成了結構不太緊密的"凝聚體",并稱之為";"。由于增濕造粒機滾筒的旋轉作用,迫使陶瓷粉料粒子產生機械碰撞等,這些";"所粘附,從而成為較大的"凝聚體"。在增濕造粒機滾筒的旋轉作用下,陶瓷粉料隨之降并產生"拋落"和"覺瀉落"等運動,促使"凝聚體"逐漸被壓實并成為具有一定機械強度的顆粒。當停止向增濕造粒機噴水時,這些顆粒又在增濕造粒機中周而復始的升降并不斷流動,通過顆粒間隙中的毛細管的作用,促使顆粒表面的水份全部被顆粒外層的干粉料所吸收,因而顆粒不再繼續增大,其規格尺寸趨于穩定。所以說陶瓷粉料顆粒是經過";"的產生及凝聚物的長大而獲得的,最后經干燥、振動篩分、微破碎及陳腐等處理后而形成的。
由此可風,干法制粉生產技術獲得的陶瓷粉料通常是表面粗糙、多棱角的不規則實心顆粒、容重較大;由其干壓成形的墻地磚坯體的致密度較大、機械強度較高、便于施釉及一次快速燒成。雖然其粉料的流動性較差,但仍能滿足墻地磚干壓成形的要求,且不需使用昂貴的減水劑等。原料組成相同的墻地磚干法制粉生產技術與噴霧干燥制粉生產技術所獲得的陶瓷粉料的性能及產品質量對照如表1所示。由表可見,干法制粉料性能與噴霧干燥所獲得的粉的性能沒有多大差別,最終產品質量基本相同。
表1粉料性能及產品質量對照
性能指標 增濕造粒干法制粉 噴霧干燥造粒制粉
顆粒結構 實心顆粒 空心顆粒
顆粒結構形狀 表面毛糙、多棱角、不規則的顆粒 光滑的球形顆粒
顆粒級別 0~1 0~0.8
粉料容重(g/1) 1300 1150
粉料流動性(摩擦角) 35° 30°
生坯強度(Pa) 1.5×104 1.5×104
生坯密度(g/cm3) 2.084 1.9984
抗折強度(Pa) 35×104 25×104~35×104
抗沖強度度(Pa) 106 0.7×106~106
4. 干法制粉生產技術的優越性
干法制粉生產技術與傳統的噴霧干燥制生產技術相比具有無可比擬的優越性,具體表現在以下幾個方面。
A. 生產工藝簡便生產成本低廉
采用干法制粉,因其獲得的陶瓷粉料容量較大,所以干壓成開的陶瓷墻地磚坯體的致密度較大,機械強度較高,便于施釉及一次快速燒成,不需使用昂貴的減水劑等,從而簡化生產工藝,降低秤成本。
B.投資少見效快
干法制粉生產技術所需設備少、構造簡便、造價低廉、投資僅為噴霧干燥制粉技術的60%左右,便于中、小型陶瓷墻地磚生產企業擴大生產規模。
C.產品質量好
干法制粉工藝制備的陶瓷粉料干壓成形后的坯體的致密度較大、機械強度較高,有利于減少坯體的收縮變形、起層和粘模等缺陷,產品質量好。
