摘 要：本文對用于粉末涂料的碳酸鈣的種類、性質(zhì)作了一般介紹。并且討論碳酸鈣應(yīng)用于粉末涂料中的作用、性能，最后給出一般性結(jié)論。
關(guān)鍵詞：粉末涂料；碳酸鈣；QUV
Calcium carbonate were used in the powder coatings
Abstract : This article has introduced the types and of calcium carbonate that it were used in the powder coatings. Also this paper advanced some advice on how to use calcium carbonate in powder coatings.
Key word: powder coatings; calcium carbonate; QUV
1． 前言
碳酸鈣是無嗅無味的白色粉末，是用途最廣泛的無機(jī)填料之一，分子式為CaCO3，相對分子量為100.09。作為一種優(yōu)質(zhì)的填充劑和白色顏料，碳酸鈣具有價格便宜、資源豐富、品位高等特點，廣泛應(yīng)用于涂料、塑料、橡膠等領(lǐng)域。
粉末涂料是一種不含溶劑、無揮發(fā)份的固體涂料，屬于最有發(fā)展前景的涂料之一。
碳酸鈣應(yīng)用于粉末涂料中，以期達(dá)到高上粉率、高噴涂面積、無沙粒、無重金屬等優(yōu)良的性能。
2． 碳酸鈣的種類、性質(zhì)及其在粉末涂料中的作用
2.1碳酸鈣的分類

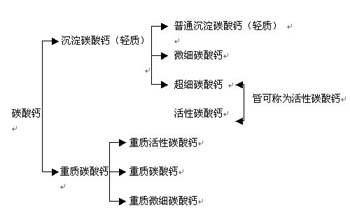

碳酸鈣的分類如下：
2.2碳酸鈣的性質(zhì)
碳酸鈣，無毒、無刺激、無氣味、呈白色，干燥不含結(jié)晶水，為柔軟粉末，硬度為莫氏3號。沉淀碳酸鈣即是化學(xué)方法生產(chǎn)的碳酸鈣，平均粒徑在0-6um之間，白度為95%以上，此即通常粉末涂料所用的碳酸鈣。改變碳酸鈣的生產(chǎn)工藝，可以制得成為立方體的、紡錘體的、球狀的、針狀的、鏈狀的等各種微細(xì)、超細(xì)碳酸鈣。
重質(zhì)碳酸鈣是以天然的方解石、石灰石、白堊、貝殼為原料，用機(jī)械的方法將其磨碎，并達(dá)到一定的細(xì)度，由于該產(chǎn)品的性質(zhì)不純，故在粉末涂料應(yīng)用中受到限制。
活性碳酸鈣即是對碳酸鈣粉末進(jìn)行表面處理，形成表面改性層，從而改善碳酸鈣粉末的表面性能。根據(jù)表面處理活性劑的不同�？煞譃閮深悾阂环N是硬脂酸、硬脂酸鈣、樹脂酸、松香酸、聚丁二烯等處理的；另一種是以酞酸酯偶聯(lián)劑、磷酸酯偶聯(lián)劑、硅烷偶聯(lián)劑等處理的，從而由于粒徑的不同、表面處理劑的不同，從而形成各種系列產(chǎn)品，此處不再舉例。

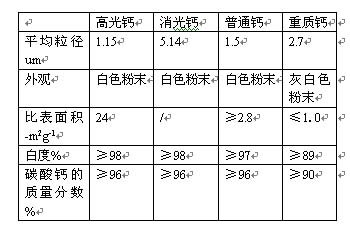

2.3常見用于粉末涂料的碳酸鈣一些重要參數(shù)
2.4碳酸鈣在粉末涂料中的作用
A：在粉末涂料中起骨架作用，它們的填充可以增加涂膜厚度，提高涂層的耐磨性和耐久性。
B：可以降低涂料的成本，一般碳酸鈣的價格都比其它的無機(jī)填料價格低，在涂料中碳酸鈣的添加的數(shù)量都比較大，所以添加碳酸鈣可以使粉末涂料的成本降低。
C：可以提高粉末涂料的上粉率和噴涂面積，另外它不含重金屬，是不含重金屬類粉末涂料的首選填料。
3.實驗部分
3.1原材料及配方

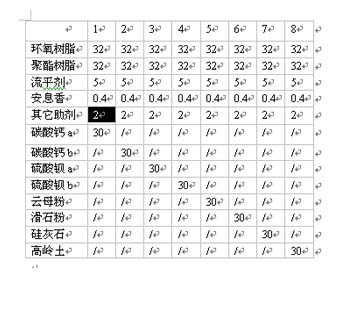

為了檢驗碳酸鈣的性質(zhì)，我們選擇硫酸鋇、滑石粉、高嶺土、云母粉等與其作對比性實驗。實驗的配方如下：
3.2生產(chǎn)工藝
正因為是作對比性測試，所以每個配方的生產(chǎn)工藝都一樣，即：計算—稱量—預(yù)混合—擠出—壓片—冷卻、破碎—粉碎—分級、過篩—噴涂—烘烤—檢測。
3.3結(jié)果及分析

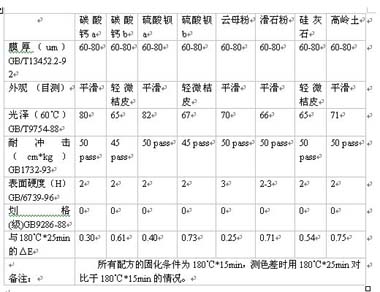

測試結(jié)果如下

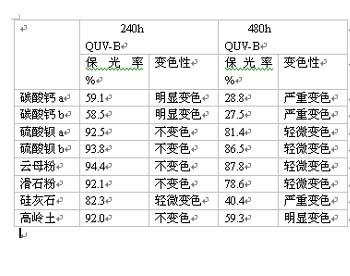

另外，據(jù)我們所做的純聚酯的QUV的測試結(jié)果如下：
3.3.2實驗結(jié)果分析
從上述的實驗結(jié)果，結(jié)合一些試驗數(shù)據(jù)，我們可以歸納如下幾點：
1：碳酸鈣可以做高光產(chǎn)品的填料，而且它的光澤不比其它的填料低
2：一般半光產(chǎn)品，可以用直接加入碳酸鈣調(diào)出，無須加入B68類的消光劑，節(jié)約成本。
3：碳酸鈣本身也是一種白色的無機(jī)顏料，可與鈦白粉配合使用，制得價廉物美的產(chǎn)品。
4：相對于其他幾種填料，碳酸鈣最適合用于一些要求重金屬含量低的產(chǎn)品，如嬰兒車、兒童玩具等。
5：碳酸鈣可提高涂料的上粉率和噴涂面積，尤其用在混合粉中比較明顯。
6：如果做的是戶外耐候型產(chǎn)品，那么切不可選擇碳酸鈣作填料。
7：為避免由于碳酸鈣吸油量高而引起涂膜表面桔皮，可以在基料中加入少許的氫化蓖麻油。
4.結(jié)語
從測驗的結(jié)果可以看出：碳酸鈣應(yīng)用于粉末涂料中的性能優(yōu)異，是一種比較理想的粉末涂料填料。
參考文獻(xiàn)：
1． 朱驥良，吳中年 顏料工藝學(xué)，化學(xué)工業(yè)出版社2002.1
2． 張華東等 助劑應(yīng)用于粉末涂料中的注意事項 上海涂料 2003.2
3． 立偉達(dá)化工（上海）公司的技術(shù)說明資料
4． 馬毅璇 納米碳酸鈣及其應(yīng)用 涂料工業(yè) 2000.10 39-42
聯(lián)系地址： 上海市閔行區(qū)華寧路1668號 （201111）
聯(lián)系電話：13918851395； 021-34090128
E –mail ：andyzhang@csedu.gov.cn
作者簡介： 張華東（1978- ），男，安徽巢湖人，2001年畢業(yè)于安徽巢湖學(xué)院建材與化工專業(yè)。畢業(yè)后曾在廣東一家外資粉末涂料企業(yè)工作，現(xiàn)在專門從事粉末涂料的研究和開發(fā)，已經(jīng)在國內(nèi)外公開發(fā)表的涂料類期刊上發(fā)表論文進(jìn)二十篇。
關(guān)鍵詞：粉末涂料；碳酸鈣；QUV
Calcium carbonate were used in the powder coatings
Abstract : This article has introduced the types and of calcium carbonate that it were used in the powder coatings. Also this paper advanced some advice on how to use calcium carbonate in powder coatings.
Key word: powder coatings; calcium carbonate; QUV
1． 前言
碳酸鈣是無嗅無味的白色粉末，是用途最廣泛的無機(jī)填料之一，分子式為CaCO3，相對分子量為100.09。作為一種優(yōu)質(zhì)的填充劑和白色顏料，碳酸鈣具有價格便宜、資源豐富、品位高等特點，廣泛應(yīng)用于涂料、塑料、橡膠等領(lǐng)域。
粉末涂料是一種不含溶劑、無揮發(fā)份的固體涂料，屬于最有發(fā)展前景的涂料之一。
碳酸鈣應(yīng)用于粉末涂料中，以期達(dá)到高上粉率、高噴涂面積、無沙粒、無重金屬等優(yōu)良的性能。
2． 碳酸鈣的種類、性質(zhì)及其在粉末涂料中的作用
2.1碳酸鈣的分類
碳酸鈣的分類如下：
2.2碳酸鈣的性質(zhì)
碳酸鈣，無毒、無刺激、無氣味、呈白色，干燥不含結(jié)晶水，為柔軟粉末，硬度為莫氏3號。沉淀碳酸鈣即是化學(xué)方法生產(chǎn)的碳酸鈣，平均粒徑在0-6um之間，白度為95%以上，此即通常粉末涂料所用的碳酸鈣。改變碳酸鈣的生產(chǎn)工藝，可以制得成為立方體的、紡錘體的、球狀的、針狀的、鏈狀的等各種微細(xì)、超細(xì)碳酸鈣。
重質(zhì)碳酸鈣是以天然的方解石、石灰石、白堊、貝殼為原料，用機(jī)械的方法將其磨碎，并達(dá)到一定的細(xì)度，由于該產(chǎn)品的性質(zhì)不純，故在粉末涂料應(yīng)用中受到限制。
活性碳酸鈣即是對碳酸鈣粉末進(jìn)行表面處理，形成表面改性層，從而改善碳酸鈣粉末的表面性能。根據(jù)表面處理活性劑的不同�？煞譃閮深悾阂环N是硬脂酸、硬脂酸鈣、樹脂酸、松香酸、聚丁二烯等處理的；另一種是以酞酸酯偶聯(lián)劑、磷酸酯偶聯(lián)劑、硅烷偶聯(lián)劑等處理的，從而由于粒徑的不同、表面處理劑的不同，從而形成各種系列產(chǎn)品，此處不再舉例。
2.3常見用于粉末涂料的碳酸鈣一些重要參數(shù)
2.4碳酸鈣在粉末涂料中的作用
A：在粉末涂料中起骨架作用，它們的填充可以增加涂膜厚度，提高涂層的耐磨性和耐久性。
B：可以降低涂料的成本，一般碳酸鈣的價格都比其它的無機(jī)填料價格低，在涂料中碳酸鈣的添加的數(shù)量都比較大，所以添加碳酸鈣可以使粉末涂料的成本降低。
C：可以提高粉末涂料的上粉率和噴涂面積，另外它不含重金屬，是不含重金屬類粉末涂料的首選填料。
3.實驗部分
3.1原材料及配方
為了檢驗碳酸鈣的性質(zhì)，我們選擇硫酸鋇、滑石粉、高嶺土、云母粉等與其作對比性實驗。實驗的配方如下：
3.2生產(chǎn)工藝
正因為是作對比性測試，所以每個配方的生產(chǎn)工藝都一樣，即：計算—稱量—預(yù)混合—擠出—壓片—冷卻、破碎—粉碎—分級、過篩—噴涂—烘烤—檢測。
3.3結(jié)果及分析
測試結(jié)果如下
另外，據(jù)我們所做的純聚酯的QUV的測試結(jié)果如下：
3.3.2實驗結(jié)果分析
從上述的實驗結(jié)果，結(jié)合一些試驗數(shù)據(jù)，我們可以歸納如下幾點：
1：碳酸鈣可以做高光產(chǎn)品的填料，而且它的光澤不比其它的填料低
2：一般半光產(chǎn)品，可以用直接加入碳酸鈣調(diào)出，無須加入B68類的消光劑，節(jié)約成本。
3：碳酸鈣本身也是一種白色的無機(jī)顏料，可與鈦白粉配合使用，制得價廉物美的產(chǎn)品。
4：相對于其他幾種填料，碳酸鈣最適合用于一些要求重金屬含量低的產(chǎn)品，如嬰兒車、兒童玩具等。
5：碳酸鈣可提高涂料的上粉率和噴涂面積，尤其用在混合粉中比較明顯。
6：如果做的是戶外耐候型產(chǎn)品，那么切不可選擇碳酸鈣作填料。
7：為避免由于碳酸鈣吸油量高而引起涂膜表面桔皮，可以在基料中加入少許的氫化蓖麻油。
4.結(jié)語
從測驗的結(jié)果可以看出：碳酸鈣應(yīng)用于粉末涂料中的性能優(yōu)異，是一種比較理想的粉末涂料填料。
參考文獻(xiàn)：
1． 朱驥良，吳中年 顏料工藝學(xué)，化學(xué)工業(yè)出版社2002.1
2． 張華東等 助劑應(yīng)用于粉末涂料中的注意事項 上海涂料 2003.2
3． 立偉達(dá)化工（上海）公司的技術(shù)說明資料
4． 馬毅璇 納米碳酸鈣及其應(yīng)用 涂料工業(yè) 2000.10 39-42
聯(lián)系地址： 上海市閔行區(qū)華寧路1668號 （201111）
聯(lián)系電話：13918851395； 021-34090128
E –mail ：andyzhang@csedu.gov.cn
作者簡介： 張華東（1978- ），男，安徽巢湖人，2001年畢業(yè)于安徽巢湖學(xué)院建材與化工專業(yè)。畢業(yè)后曾在廣東一家外資粉末涂料企業(yè)工作，現(xiàn)在專門從事粉末涂料的研究和開發(fā)，已經(jīng)在國內(nèi)外公開發(fā)表的涂料類期刊上發(fā)表論文進(jìn)二十篇。
