中國粉體網(wǎng)訊  中國科學院上海微系統(tǒng)與信息技術研究所石墨烯/六方氮化硼平面異質(zhì)結(jié)研究取得新進展，研究員謝曉明領導的研究團隊采用化學氣相沉積（CVD）方法成功制備出單原子層高質(zhì)量石墨烯/六方氮化硼平面異質(zhì)結(jié)，并將其成功應用于WSe2/MoS2 二維光電探測器件。研究論文Synthesis of High-Quality Graphene and Hexagonal Boron Nitride Monolayer In-Plane Heterostructure on Cu–Ni Alloy 于5月19日在Advanced Science上發(fā)表。

石墨烯（graphene）和六方氮化硼（h-BN）結(jié)構(gòu)相似但電學性質(zhì)迥異。由于石墨烯/六方氮化硼平面異質(zhì)結(jié)在基礎研究和器件探索方面具有重要潛力，因而備受學術界關注。graphene/h-BN平面異質(zhì)結(jié)的制備一般采用依次沉積石墨烯和h-BN，或者相反次序來實現(xiàn)，由于后續(xù)薄膜形核控制困難以及生長過程中反應氣體很容易對前序薄膜產(chǎn)生破壞，因而目前文獻報告graphene/h-BN平面異質(zhì)結(jié)的質(zhì)量不盡如人意。上海微系統(tǒng)所信息功能材料國家重點實驗室的盧光遠、吳天如等人基于銅鎳合金襯底生長高質(zhì)量h-BN和石墨烯薄膜的研究基礎，通過先沉積h-BN單晶后生長石墨烯，成功制備了高質(zhì)量石墨烯/h-BN平面異質(zhì)結(jié)。

由于銅鎳合金上石墨烯生長速度極快，較短的石墨烯沉積時間減小了對石墨烯薄膜生長過程中對h-BN薄膜的破壞。同時由于銅鎳合金優(yōu)異的催化能力，在提高氮化硼單晶結(jié)晶質(zhì)量的同時消除了石墨烯的隨機成核，使得石墨烯晶疇只在三角狀h-BN單晶疇的頂角處形核并沿著h-BN邊取向生長。課題組與美國萊斯大學教授Jun Lou等團隊合作，利用合作培養(yǎng)博士研究生計劃，在高質(zhì)量石墨烯/h-BN平面異質(zhì)結(jié)的基礎上，以石墨烯作為接觸電極，h-BN作為絕緣襯底，制備了WSe2/ MoS2 二維光電探測器，驗證了石墨烯/h-BN平面異質(zhì)結(jié)的質(zhì)量和電學性能，為基于該異質(zhì)結(jié)材料平臺開展基礎研究和二維邏輯集成電路應用探索提供了基礎。

該項工作得到了科技部重大專項“晶圓級石墨烯電子材料與器件研究”以及中科院和上海市科委相關研究計劃的資助。

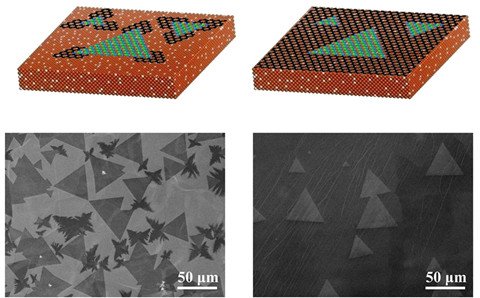

圖1 高質(zhì)量graphene/h-BN平面異質(zhì)結(jié)的CVD制備

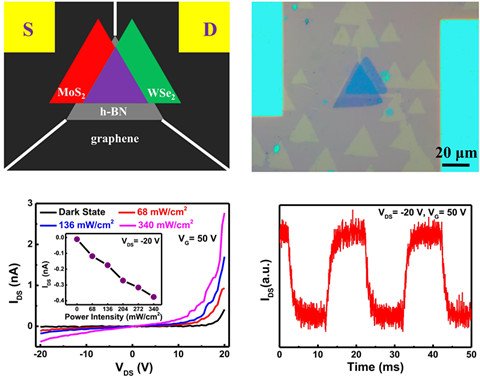

圖2 Graphene/h-BN平面異質(zhì)結(jié)上的WSe2/MoS2光電器件應用
