中國粉體網訊 如今，隨著技術的發展，靜態UPS的功率損耗逐漸下降。早期具有輸入和輸出變壓器的采用晶閘管技術的在線式UPS(簡稱雙變換式UPS或IEC的“VFI”)的滿載運行效率僅為83%-85%。而目前采用晶體管(IGBT)技術的高頻在線互動式UPS的滿載效率可達到95%-97%。
更加高效，熱量更少
當今的UPS的能源效率提高了15%，而冷卻需求卻在下降，提高了其可靠性。模塊化UPS的平均故障間隔時間(MTBF)從不足2.5萬小時上升到15萬小時；輸出電壓波形失真從5%降低到1%；噪音從95dBA降至70dBA；占地面積甚至減少了90%。
即使雙變換UPS，其效率也達到了96.8%，每千瓦容量的成本降到了以往的最低水平。這對用戶來說是有利的，但廠商從UPS獲利的唯一方法是提供售后服務。
歐洲廠商生產的UPS基本都取消了變壓器，而在北美，無變壓器的UPS仍然是一個新事物，像APC這樣的廠商也采用了在線互動式拓?fù)浣Y(jié)構，雖然沒有任何頻率的保護，并不是技術上的“在線”式，盡管是這樣，這種架構的UPS在穩定的電網中仍然工作得很好。

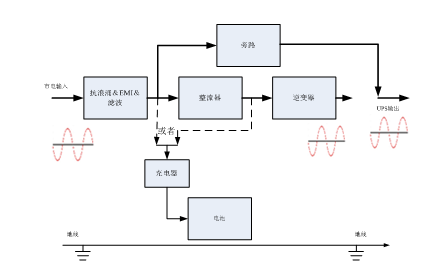

上世紀90年代，Invertomatic公司在瑞士推出了經濟模式（ECO模式，工作原理如圖1）UPS，但市場銷售情況并不樂觀。之后行業廠商推出的模塊化UPS解決了大多數數據中心的部分負荷問題。經濟模式的原理很簡單：當市電穩定時，UPS自主切換到旁路模式供電，降低電力損耗，特別是無變壓器設計的UPS，該模式下UPS整流器仍然工作，為蓄電池充電(需要比飛輪UPS低得多的功率)，而逆變器處于待機狀態，旁路(晶閘管開關)開通為負載供電，直到電力出現異常，此時UPS的靜態開關將負載轉移到逆變器，運行在該模式的UPS有個顯著的缺點，就是UPS工作在旁路時并沒有電源質量的改善。
現在有一些“先進”的經濟模式UPS切換時間為2ms而不是4ms，有些則會監測負載失真并做出關于電網的決策，但是基本理念仍然如此，如果電力是穩定的，那么就可以節約電能。
然而這通常會有風險，而經濟模式也沒有什么不同。每當電力出現偏差時，負載就會從旁路切換到正常模式，這與雙變換UPS所提供的保護完全相反。這種切換代表著負載面臨風險，雖然這種風險可能很小，但用戶必須將與其回報進行平衡。
隨著電力成本的上升和概念的推廣，經濟模式已被人們所接受，然而效率并不總是用戶期望的最重要的指標。
采用碳化硅(SiC)的UPS更節能高效
采用經濟模式運行的UPS，具有極大的優勢，但最新開發的碳化硅技術可能會抵消經濟模式的優勢，目前晶體管制造都是傳統可控硅器件，對于UPS來說，絕緣柵雙極性晶體管(IGBT)的功能越來越強大且可靠。
采用IGBT器件的UPS有一個明顯的缺點，其開關的速度越快(以獲得更高的精度)，電力損失就越高。這主要是因?yàn)槟K效率的上限為96.8%，而采用碳化硅器件，理論上可將雙變換UPS效率提高至98%~99%。
合成的碳化硅粉末自1893年以來已經批量生產，采用碳化硅制造的IGBT最初的成本很高，但節能效果也很顯著，而且所有這些都不會將關鍵負荷轉移到電網中，不會增加電力轉換的風險。
在模塊層面上，碳化硅主要有兩個好處：更小的芯片尺寸和更低的動態損耗。在系統層面上，這些優勢可被以多種方式利用。低動態損耗帶來輸出功率的顯著增加，將提供減輕重量和減小體積的機會。值得一提的是，無需額外的冷卻能力就可實現功率的增加，因?yàn)榕c可控硅器件相比，碳化硅帶來實際的損耗減少，可以在相同的冷卻條件下得到更高的輸出功率。低功率損耗可以提高能效，允許設計更高效率的逆變器，因此應用在UPS上更加高效節能。
因此，采用碳化硅可以不再采用經濟模式運行UPS，甚至可以淘汰在線互動式UPS，當用戶能夠以不到1%的電能損失，卻可以獲得電壓和頻率保護的全面保護時，誰會需要UPS運行在經濟模式呢?
