中國(guó)粉體網(wǎng)訊  近期，中國(guó)科學(xué)院合肥物質(zhì)科學(xué)研究院固體物理研究所納米室研究員費(fèi)廣濤課題組研究人員在碲(Te)納米材料的可控制備及其光電響應(yīng)性能研究方面取得新進(jìn)展。相關(guān)研究工作以Controlled solvothermal synthesis of single-crystal tellurium nanowires, nanotubes and trifold structures and their photoelectrical properties 為題發(fā)表在英國(guó)皇家化學(xué)會(huì)CrystEngComm 雜志上(CrystEngComm, 2017, 19(20): 2813-2820)。

碲是一種窄帶隙半導(dǎo)體材料(室溫下帶隙約為0.35eV)，它具有優(yōu)異的光學(xué)、電學(xué)等性能。近年來，碲納米材料在光電轉(zhuǎn)化、電化學(xué)、納米器件設(shè)計(jì)與制造等領(lǐng)域受到廣泛關(guān)注�；瘜W(xué)液相法是宏量制備納米材料的最佳方法之一，它具有成本低、操作方便、易于推廣等諸多優(yōu)點(diǎn)。目前，人們?cè)陧诩{米線、納米管、納米帶、納米棒等材料的液相法制備方面已取得較多的研究成果，但對(duì)于多種反應(yīng)條件，如還原劑、表面活性劑、溶劑、溫度等對(duì)產(chǎn)物形貌的影響的研究還不夠詳盡。

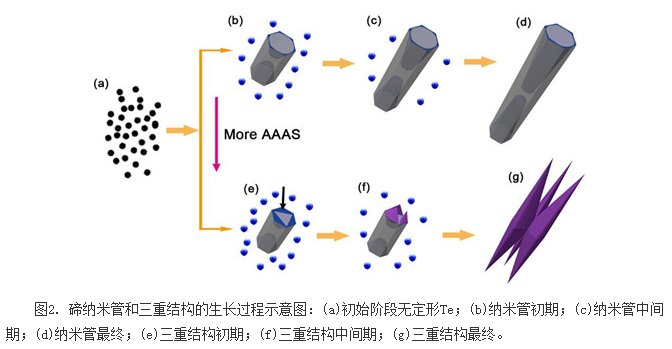

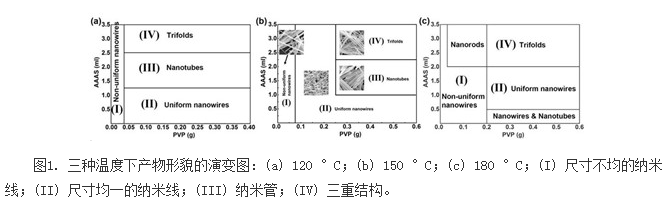

費(fèi)廣濤課題組博士仲斌年采用溶劑熱法制備了尺寸均一的超細(xì)碲納米線、納米管和三重納米棒結(jié)構(gòu)，研究了反應(yīng)條件，如還原劑、表面活性劑、溶劑、反應(yīng)溫度、反應(yīng)時(shí)間等對(duì)產(chǎn)物形貌的影響，給出了它們與產(chǎn)物形貌的對(duì)應(yīng)關(guān)系圖，并討論了納米管和三重納米棒的生長(zhǎng)過程和機(jī)理。紅外響應(yīng)測(cè)試結(jié)果表明，超細(xì)碲納米線薄膜對(duì)波長(zhǎng)為980nm的紅外光的響應(yīng)電流可以達(dá)到166μA，在偏壓1.0V、受光功率為6.25μW時(shí)，響應(yīng)率可以達(dá)到26.56A/W。相關(guān)研究工作對(duì)于碲納米材料的形貌控制具有重要意義。

該研究工作得到國(guó)家重大科學(xué)研究計(jì)劃項(xiàng)目和國(guó)家自然科學(xué)基金項(xiàng)目的資助。
