中國(guó)粉體網(wǎng)訊

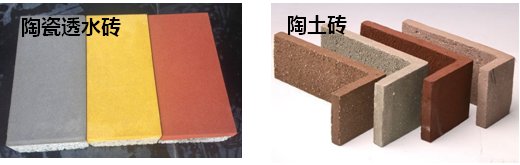

一．外觀(guān)不同
陶瓷透水磚是指利用陶瓷原料經(jīng)篩分選料，組織合理顆粒級(jí)配，添加結(jié)合劑后，經(jīng)成型、烘干、高溫?zé)Y(jié)而形成的優(yōu)質(zhì)透水建材。
陶土磚通常采用優(yōu)質(zhì)粘土（甚至紫砂陶土）高溫?zé)疲蕴烊徽惩翞橹饕煞�，�?a href="http://www.bgmic.com/zc/0513.html" target="_blank" style="color:#0000ff">石英、長(zhǎng)石等為骨料，經(jīng)過(guò)燒結(jié)后形成的土建砌墻磚。
二．燒結(jié)溫度不同
陶瓷透水磚經(jīng)過(guò)1200-1300℃高溫?zé)�，產(chǎn)品結(jié)合是由顆粒間物理成分熔融后冷卻形成的結(jié)合，強(qiáng)度非常高，通常大于45兆帕。
而陶土磚的燒結(jié)溫度比陶瓷透水磚低200攝氏度，所以結(jié)合度弱于陶瓷透水磚，即表面耐磨度差。
三．透水性不同
陶瓷透水磚用原材料可為瓷、硬質(zhì)陶、優(yōu)質(zhì)混凝土粒料、橡膠顆粒、破碎玻璃等，優(yōu)質(zhì)單粒級(jí)粒料是保證透水磚具有良好透水性的前提，細(xì)粉、泥質(zhì)砂、針片裝物都將極大程度上影響地面磚的透水率、抗凍融性能和使用壽命。
而陶土磚是粘土細(xì)粉結(jié)合而成的，所以比表面積大，燒制時(shí)造成的孔微小而不通透。雖然土質(zhì)有吸水的特性，但由于不通透，水無(wú)法透過(guò)（只能靠蒸發(fā)），磚中的水就會(huì)對(duì)顆粒結(jié)合部位進(jìn)行反復(fù)破壞。
四．顆粒孔隙不同
陶瓷透水磚顆粒間孔隙大，而且是燒結(jié)結(jié)合，對(duì)于北方的凍融有良好的抗性，很好的解決了水泥透水磚透水性與抗凍融性不可兼得的難題。
而陶土磚燒制時(shí)造成的孔微小而不通透，抗冰水融化時(shí)體積膨脹的能力弱，冬季很容易就會(huì)發(fā)生起皮。
