中國(guó)粉體網(wǎng)訊  近日，中國(guó)科學(xué)院深圳先進(jìn)技術(shù)研究院粟武教授、浙江工業(yè)大學(xué)胡軍教授（共同通訊）等人報(bào)道了一種新型的疏水性量子點(diǎn)（QDs）與多孔模板的組裝，以形成整個(gè)二氧化硅基質(zhì)中具有密集且完整量子點(diǎn)的火龍果型熒光二氧化硅膠體。巰基封端的樹(shù)枝狀二氧化硅球體具有高度可及的中心徑向孔和金屬親和內(nèi)表面，被用作強(qiáng)有力的吸收劑主體，用于直接固定來(lái)自高負(fù)載容量有機(jī)相的量子點(diǎn)。烷基硅烷介導(dǎo)的二氧化硅包封防止了配體交換引起的QDs光學(xué)降解，有利于均相二氧化硅殼層的形成。這些多重量子點(diǎn)嵌入式二氧化硅球體對(duì)于不同顏色的量子點(diǎn)具有良好的相容性，具有良好的熒光保持性，高度的膠體/光學(xué)穩(wěn)定性和多功能的表面功能。相關(guān)成果以題為“Brilliant Pitaya-Type Silica Colloids with Central–Radial and High-Density Quantum Dots Incorporation for Ultrasensitive Fluorescence Immunoassays”發(fā)表在了Advanced Functional Materials上。

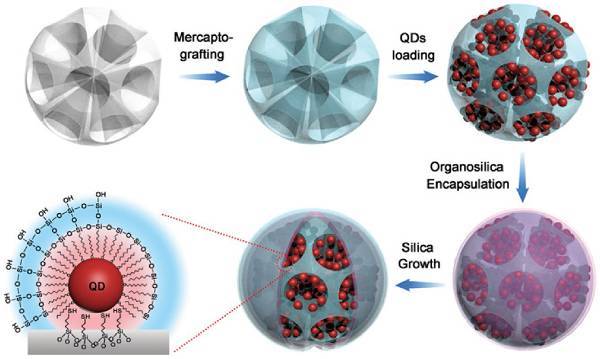

圖1 摻入二氧化硅球體的火龍果型量子點(diǎn)的合成示意圖

其涉及在樹(shù)枝狀金屬親和框架上固定疏水性量子點(diǎn)，通過(guò)有機(jī)二氧化硅封裝和外殼二氧化硅生長(zhǎng)使納米組件相轉(zhuǎn)移。

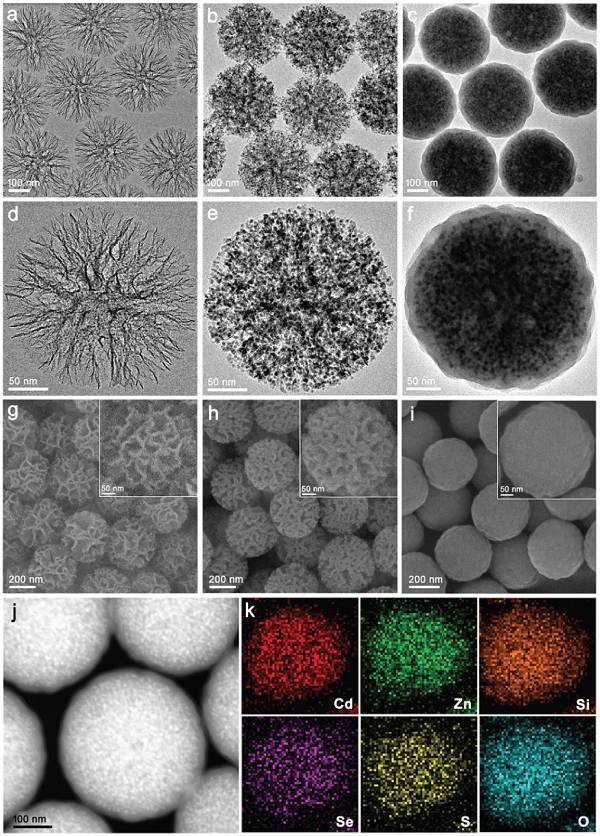

圖2 結(jié)構(gòu)表征

a-f）dSiO2模板（a，d），dSiO2/QDs組件（b，e）和SQS納米球（c，f）的TEM圖像

g-i）dSiO2模板（g），dSiO2/QDs組件（h）和SQS納米球（i）的SEM圖像

j，k）SQS納米球（j）的STEM和單個(gè)SQS納米球（k）的EDS元素映射

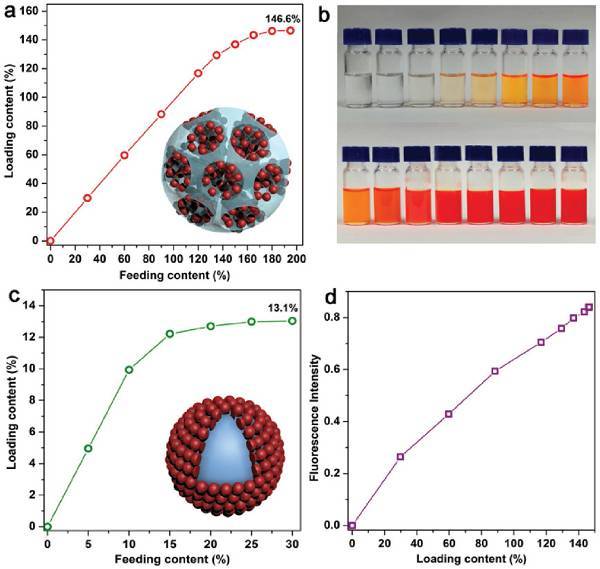

圖3 量子點(diǎn)負(fù)載量分析

a，c）量子點(diǎn)裝載量和量子點(diǎn)供給量之間的關(guān)系

b）量子點(diǎn)上清液（上）和再分散的dSiO2/QDs納米球在氯仿（下）中的照片，裝配量為30％至180％的dSiO2模板

d）dSiO2/QDs納米球的熒光強(qiáng)度與量子點(diǎn)負(fù)載量的關(guān)系

【小結(jié)】

該研究通過(guò)將高效量子點(diǎn)裝配技術(shù)與疏水性量子點(diǎn)硅化相結(jié)合，建立了單一硅膠球內(nèi)熒光信號(hào)最大化的新策略。這種獨(dú)特的火龍果型結(jié)構(gòu)與各種預(yù)先合成的含金屬構(gòu)件相容，為具有協(xié)同特性和綜合功能的新型結(jié)構(gòu)提供了超越傳統(tǒng)超級(jí)粒子和基于模板組件的新視角。

文獻(xiàn)鏈接：Brilliant Pitaya-Type Silica Colloids with Central–Radial and High-Density Quantum Dots Incorporation for Ultrasensitive Fluorescence Immunoassays（Adv. Funct. Mater.,2017,DOI:10.1002/adfm.201705380）
