中國粉體網(wǎng)訊  自然界的氧化鋯礦物原料，主要有斜鋯石和鋯英石。鋯英石系火成巖深層礦物，顏色有淡黃、棕黃、黃綠等，比重為4.6～4.7，硬度7.5，具有強(qiáng)烈的金屬光澤，可作為陶瓷釉用原料。純凈的氧化鋯是白色固體，含有雜質(zhì)時會顯現(xiàn)灰色或淡黃色，添加顯色劑還可顯示各種其它顏色。氧化鋯中通常含有少量的氧化鉿，難以分離，但是對氧化鋯的性能沒有明顯的影響。

氧化鋯有三種晶體形態(tài)：單斜、四方、立方晶相。常溫下氧化鋯只以單斜相出現(xiàn)，加熱到1100℃左右轉(zhuǎn)變?yōu)樗姆较�，加熱到更高溫度會轉(zhuǎn)化為立方相。由于在單斜相向四方相轉(zhuǎn)變的時候會產(chǎn)生較大的體積變化，冷卻的時候又會向相反的方向發(fā)生較大的體積變化，容易造成產(chǎn)品的開裂，限制了純氧化鋯在高溫領(lǐng)域的應(yīng)用。但是添加穩(wěn)定劑以后，四方相可以在常溫下穩(wěn)定，因此在加熱以后不會發(fā)生體積的突變，大大拓展了氧化鋯的應(yīng)用范圍。

在建筑陶瓷釉料中多使用硅酸鋯，一般用量為8％～12％。氧化鋯可提高釉的高溫粘度、擴(kuò)大粘度變化的溫度范圍，其用量為2％～3％時，能提高釉的抗龜裂性能。它的化學(xué)惰性大，故能提高釉的化學(xué)穩(wěn)定性和耐酸堿能力,還能起到乳濁劑的作用。

氧化鋯為“釉下白”的主要原料，也是黃綠色顏料良好的助色劑，若想獲得較好的釩鋯黃顏料必須選用質(zhì)純的化學(xué)法生產(chǎn)的氧化鋯。

電熔氧化鋯在陶瓷色釉行業(yè)中的應(yīng)用

氧化鋯按照生產(chǎn)工藝的不同，大致可分為化學(xué)法氧化鋯和電熔法氧化鋯�；瘜W(xué)法氧化鋯是采用氯堿分解后經(jīng)過化學(xué)反應(yīng)工藝生產(chǎn)出來的，電熔法氧化鋯采用電弧爐熔煉的物理方法來生產(chǎn)。由于采用電弧爐熔煉法生產(chǎn)的電熔氧化鋯具有生產(chǎn)成本低、產(chǎn)品性能穩(wěn)定、適應(yīng)工業(yè)化生產(chǎn)等優(yōu)點(diǎn)。電熔氧化鋯被廣泛應(yīng)用于電子、冶金、機(jī)械、化工等領(lǐng)域。

電熔鋯的性質(zhì)

根據(jù)氧化鋯和二氧化硅熔點(diǎn)的不同，在電弧爐的高溫下熔解形成液相，使鋯英石分解還原，最后生成氧化鋯和硅微粉，氧化鋯經(jīng)壓縮空氣噴吹成球狀，再經(jīng)過后期粉碎工藝加工處理，分級包裝后入庫。

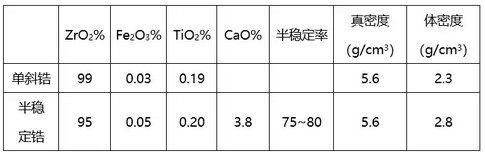

電熔氧化鋯包括單斜電熔氧化鋯和半穩(wěn)定型氧化鋯，單斜電熔氧化鋯的晶型為單斜型，半穩(wěn)定型氧化鋯晶型為單斜、四方和立方3種晶型混合存在。

化學(xué)鋯在鋯鐵紅和釩鋯黃中的應(yīng)用

化學(xué)鋯外觀為白色晶體狀，產(chǎn)品雜質(zhì)較電熔鋯少，具有耐高溫、耐腐蝕、高介電常數(shù)、低熱膨脹系數(shù)和導(dǎo)熱系數(shù)，技術(shù)參數(shù)為：ZrO2>99.5％ ；SiO2≤ 0.025％； Fe2O3≤ 0.01％； Ti02≤ 0.01％ 。

在陶瓷色料鋯鐵紅和釩錯黃的生產(chǎn)中，化學(xué)鋯生產(chǎn)出來的產(chǎn)品比電熔鋯發(fā)色明顯鮮艷很多，而且高溫穩(wěn)定性能更好，出于成本上的考慮。部分廠家通常都是兩種氧化鋯搭配著使用。

由于釩鋯黃產(chǎn)品是通過釩粘附在鋯晶體的六角形邊緣上，而不是包裹類型的結(jié)構(gòu)，因而，提高氧化鋯的表面活性是提高釩鋯黃產(chǎn)品性能的唯一途徑�；瘜W(xué)法生產(chǎn)的氧化鋯由于純度高、表面活性好，非常適合釩鋯黃的生產(chǎn)，通過優(yōu)化配方和控制球磨工藝，使用化學(xué)鋯可以生產(chǎn)出高質(zhì)量的釩鋯黃產(chǎn)品。

另外，在鋯鐠黃的生產(chǎn)中，化學(xué)鋯生產(chǎn)的產(chǎn)品具有不可代替性，其在仿古磚釉料的發(fā)色性能明好于電熔鋯產(chǎn)品，高溫穩(wěn)定性非常好，黃度值至少比電熔鋯產(chǎn)品高10％以上。
