中國粉體網(wǎng)訊 日本的沉淀碳酸鈣（PCC）工業(yè)很發(fā)達(dá)，主要的生產(chǎn)廠家有：白石鈣業(yè)（Shiraishi），丸尾碳酸鈣公司（Maruo），奧多摩碳酸鈣（Okutama Kogyo）。
丸尾碳酸鈣公司（Maruo）
1926年，公司成立，最先為涂料顏料銷售；
1931年，生產(chǎn)沉淀碳酸鈣得神戶分公司成立；
1932年，成立東京辦事處；
1949年，生產(chǎn)膠體碳酸鈣；
1957年，組裝組裝tsuchiyama、膠體和沉淀碳酸鈣的研制；
1961年，成立名古屋辦事處；
1964年，土浦 在大阪證券交易所上市；
1983年，建立了中央研究實(shí)驗(yàn)室；
2003年，成立丸尾（上海）貿(mào)易有限公司；
2007年，成立東莞立丸奈米科技有限公司；
……
Maruo 鈣在 1926年從顏料的制造中邁出了一步, 如今成為碳酸鈣的綜合生產(chǎn)廠家。
丸尾鈣的總部設(shè)在神戶，總部工廠的生產(chǎn)能力是8萬噸/年，包括沉淀碳酸鈣（PCC）和重鈣（GCC）。其他屬于該公司的沉淀碳酸鈣（PCC）生產(chǎn)工廠位于明石、土浦、土山，另外還有三個(gè)工廠生產(chǎn)的重質(zhì)碳酸鈣（GCC）。
主要業(yè)務(wù)：碳酸鈣生產(chǎn)銷售及其他工業(yè)原材料產(chǎn)品的制造和銷售。
主要新產(chǎn)品：

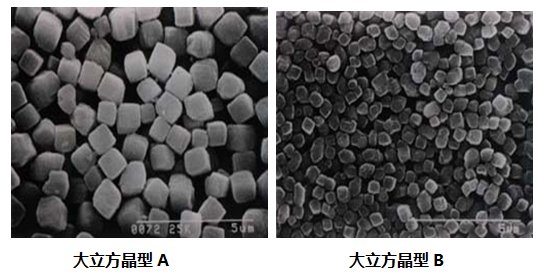

大立方體的碳酸鈣
立方-A型：主要作為光散射劑加到塑料中，較傳統(tǒng)光散射的填充物優(yōu)秀的分散性、均勻性；有平均4μm和7μm二種粒徑產(chǎn)品；因?yàn)榫w結(jié)構(gòu)相對(duì)單一，可以提高樹脂的表面光澤。
立方-B型：優(yōu)秀粒子均勻性，作為抗粘劑，可用于視頻膜、電容器薄膜等；作為液體密封材料（如環(huán)氧樹脂）等的填料；光散射村料的填料。
晶須碳酸鈣
由于晶須細(xì)的形狀，可提高制品的強(qiáng)度、彈性模量、表面光滑性、取向增強(qiáng)和同向性；具有優(yōu)秀的耐堿性；折射率為1.53-1.68，與樹脂接近，透明性好。

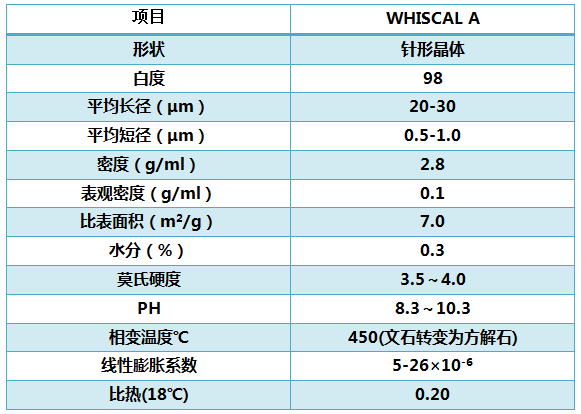

丸尾的晶須碳酸鈣的指標(biāo)

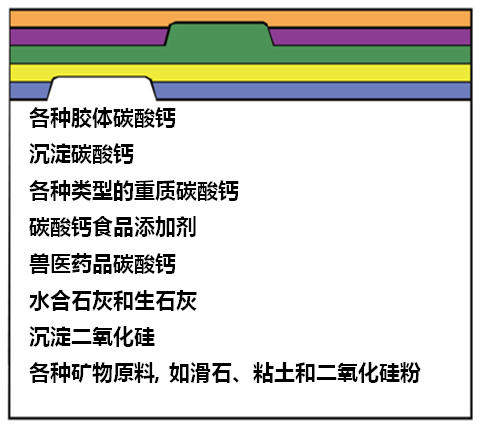

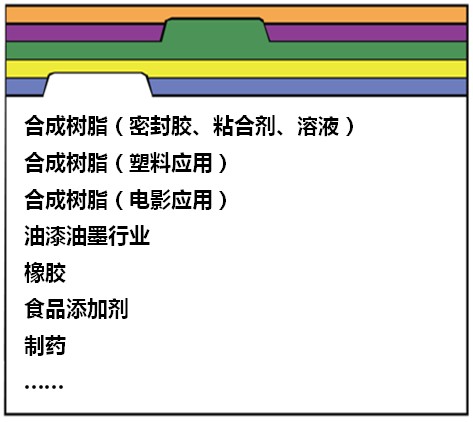

產(chǎn)品應(yīng)用：

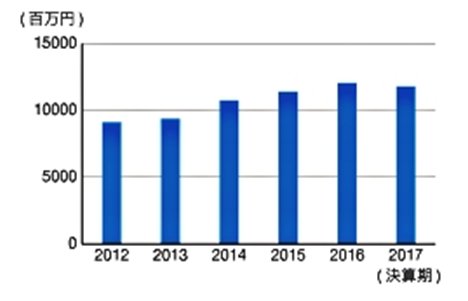

2012-2017年主業(yè)務(wù)銷售額

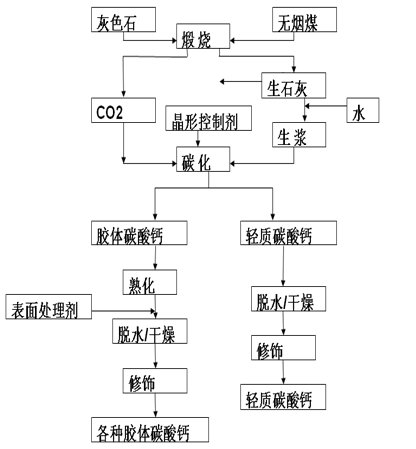

丸尾公司沉淀碳酸鈣生產(chǎn)流程

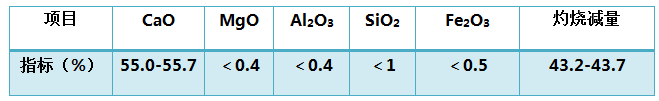

丸尾對(duì)石灰石原料的要求

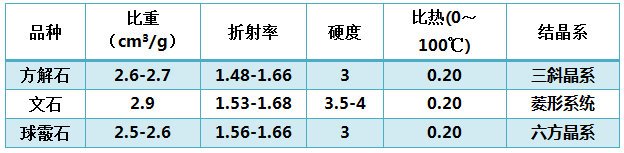

丸尾不同碳酸鈣晶體的指標(biāo)
丸尾公司沉淀碳酸鈣生產(chǎn)流程
丸尾納米碳酸鈣的生產(chǎn)工藝
1.納米鈣的一次碳化工藝
消化時(shí)控制生漿的比重和電導(dǎo)率，生漿降溫至20度左右，碳化前進(jìn)行調(diào)漿，比重在ρ=1.065左右，一次碳化采用大流量碳化，到PH值降至10.0左右，停止碳化，打入大桶進(jìn)行熟化。
2.二次碳化工藝
靜置數(shù)小時(shí)后，對(duì)漿一邊攪拌進(jìn)行小流量碳化，控制PH值為9-10，熟化時(shí)期間亦需調(diào)整PH 2-3次，熟成終了判定碳酸鈣的BET氮?dú)馕椒ū缺砻娣e、空氣透過比表面積、熟漿粘度，達(dá)到合格后，通入CO2，把PH值降至7左右，熟化時(shí)間是一天左右，碳化時(shí)間是一小時(shí)左右，最終PH值降至7后。
3.表面處理工藝
將表面處理的碳酸鈣漿升溫至60℃以上，然后進(jìn)行表面處理，皂化時(shí)控制皂化溫度為80℃，用乳化機(jī)進(jìn)行乳化皂化的表面處理劑，均勻，表面處理劑完全乳化后應(yīng)呈透明色，不發(fā)生沉淀。表面處理劑加入后攪拌一小時(shí)后進(jìn)行脫水，干燥。
4.干燥工藝
干燥采用鏈帶式干燥，因?yàn)殒湈礁稍锏漠a(chǎn)品白度好。白度對(duì)于納米碳酸鈣（NPCC）用于塑料PVC時(shí)特別重要。
5.核心技術(shù)
主要核心技術(shù)是碳化時(shí)的采用兩次碳化技術(shù)，兩次碳化的條件不同，控制流量和存放時(shí)間，根據(jù)市場需求，調(diào)節(jié)碳化和表面處理配方。
丸尾在中國
丸尾（上海）貿(mào)易有限公司
2003年成立，主要從事丸尾鈣株式會(huì)社產(chǎn)品的銷售；東莞立丸奈米科技有限公司的代理銷售；其他各種無機(jī)化學(xué)原料的銷售。為涂料、塑料、橡膠、密封膠、溶劑、粘合劑等行業(yè)的廠家提供礦物原料。
東莞立丸奈米科技有限公司
2007年成立，主要從事生產(chǎn)和銷售精細(xì)化工：無機(jī)粉體填料（超細(xì)工業(yè)碳酸鈣），并提供相關(guān)售后服務(wù)。
目前在中國銷售的是表面處理的納米碳酸鈣產(chǎn)品，用戶是聚氨酯、聚硫、硅酮密封膠和汽車底涂生產(chǎn)廠，其中KALFIN200、200M以及CARLEX50適合于單組分有機(jī)硅密封膠使用，該公司銷量最大的品種是KALFIN200、200M，擠出性能、強(qiáng)度、觸變性能及深度固化性能可以；CARIEX50相當(dāng)于白石鈣業(yè)白艷華CC。
