中國粉體網(wǎng)訊 據(jù)統(tǒng)計，2017年全國正極材料產(chǎn)量為21萬噸，同比增長3成，其中三元材料8.6萬噸、磷酸鐵鋰5.8萬噸、 鈷酸鋰4.5萬噸、錳酸鋰2.1萬噸，三元材料接替2016年磷酸鐵鋰成為2017年增速最高的正極材料，受益乘用車接替客車成為新能源車重要增量。
據(jù)預測，2018年正極材料出貨量增速有望超過25%，三元材料增速有望超過40%。 我們都知道三元材料主要性能指標有容量、倍率、游離鋰、比表面積等，那么在三元材料這么“火”的當下，要制備出高容量、高倍率的三元材料，生產(chǎn)企業(yè)需要考慮哪些因素呢？
一、影響三元材料容量的兩大因素
在實際生產(chǎn)過程中，影響三元材料容量最主要的兩個因素是鋰化配比和煅燒溫度，下面簡單總結(jié)一下生產(chǎn)過程中控制產(chǎn)品容量穩(wěn)定一致的關(guān)鍵點。
1、鋰化配比
最合適的鋰化配比值很容易在實驗室中找出，但在生產(chǎn)過程中，我們需要控制每個批次的產(chǎn)品都達到相同的容量值，這就需要做到以下幾點：（1）嚴格控制三元材料前驅(qū)體和鋰源供應商的產(chǎn)品品質(zhì)和批次穩(wěn)定性；（2）準確檢測出三元材料前驅(qū)體的總金屬含量和鋰源的鋰含量；（3）采用混合效果好的混合設(shè)備，保證混合物料每個點的鋰化值都基本一致。
2、煅燒溫度
三元材料的最佳煅燒溫度也很容易在實驗室中找到，但在生產(chǎn)過程中，還需注意：（1）固定匣缽裝料量和匣體層數(shù)，不同的裝料量和匣體層數(shù)所需的煅燒溫度略有差別，若調(diào)整匣缽裝料量和匣缽層數(shù)后，需要調(diào)整相應的煅燒溫度；（2）回窯爐測溫元件的定期校正。
二、影響三元材料倍率的四大因素
不同組分三元材料的倍率性能不同，而引起同組分三元材料倍率性能差異的原因主要有材料的粒徑、形貌、鋰化配比、煅燒氣氛等。
1、粒徑
粒徑小的材料比表面積較大，材料與電解液的接觸面積較大，同時鋰離子的擴散路徑變短，有利于大電流密度下鋰離子在材料的嵌脫，因此小粒徑材料的倍率性能較好。要得到小粒徑的三元材料，需要用小粒徑的前驅(qū)體煅燒，或?qū)⒋罅降娜牧掀扑槌尚☆w粒后進行煅燒。
2、形貌

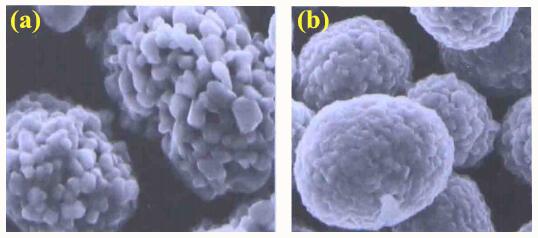

不同形貌的元材料倍率性能不同，疏松多孔的形貌有利于電解液的浸潤，縮短鋰離子的擴散路徑，所以倍率性能好于密實的形貌。疏松多孔的三元材料SEM如圖a所示；密實的三元材料SEM如圖b 所示。
不同形貌的三元材料SEM圖
3、鋰化配比
鋰化配比會影響材料的倍率性能，在低倍率下（C/12）條件下影響并不明顯，但隨著充放電倍率的增大，高鋰化配比的樣品倍率性能明顯好于低鋰化配比的樣品，這主要是由于高鋰化配比材料具有較高的電子電導率。
4、煅燒氣氛
研究者通過在氧氣和空氣兩種不同的煅燒氣氛下對三元材料的倍率性能進行了研究，研究結(jié)果顯示，低倍率情況下，煅燒氣氛的影響并不明顯，但隨著倍率的上升，氧氣氣氛下煅燒的材料倍率性能優(yōu)于空氣煅燒的材料，這主要是由于氧氣氣氛減少了材料的陽離子混排，從而使材料具有較好的倍率性能。
三、影響三元材料游離鋰的兩大因素
游離鋰是指三元材料表面的鋰的氧化物、氫氧化物及碳酸鹽等。由于鋰的化合物(氧化鋰、碳酸鋰、氫氧化鋰) 為堿性，游離鋰離子含量升高，會使材料PH值升高，使粉體更容易受潮吸水；強堿性也容易使黏結(jié)劑PVDF出現(xiàn)團聚現(xiàn)象，使電池漿料黏度增大甚至出現(xiàn)凝膠狀，材料無法進入下一段工序。
三元材料的游離鋰主要和材料的鋰化配比、煅燒制度有關(guān)。一般情況下，鋰化配比越高，材料表面的游離鋰含量越高；而煅燒溫度越高，煅燒時間越長，單缽煅燒量越少，則材料表面殘留的游離鋰越少。
四、影響三元材料比表面積的兩大因素
三元材料的比表面積主要影響電池制備過程中的正極材料調(diào)漿過程，大比表面積材料容易吸水，需要控制調(diào)漿環(huán)境水分，不然產(chǎn)生漿料黏度大、分散不易、顆粒團聚快、過篩易堵住篩網(wǎng)、涂布顆粒多等問題。
影響材料比表面積的因素主要有三元材料的粒度分布以及一次單晶大小。
1、粒度分布

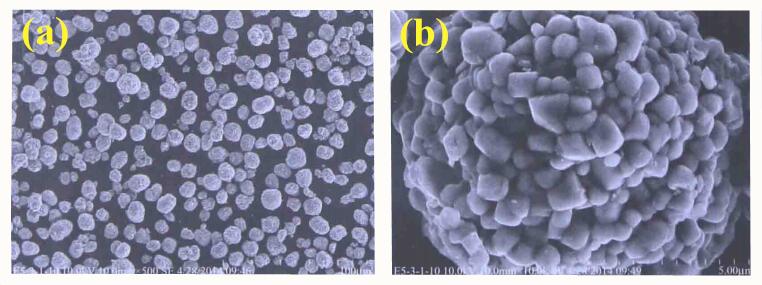

由SEM圖可以看出，產(chǎn)品a和產(chǎn)品b的一次單晶大小基本一致，二次球的形貌也基本相同，但產(chǎn)品a的Dmin為0.77μm，產(chǎn)品b的Dmin為4.17μm，這點粒度分布上的差別，使產(chǎn)品a的比表面積幾乎是產(chǎn)品b的兩倍。
不同粒度分布的三元材料SEM圖
三元材料粒度分布的控制方法：（1）嚴格控制前驅(qū)體的粒度分布；（2）嚴格控制三元材料成品粉碎和分級工序的工藝參數(shù)。
2、一次單晶

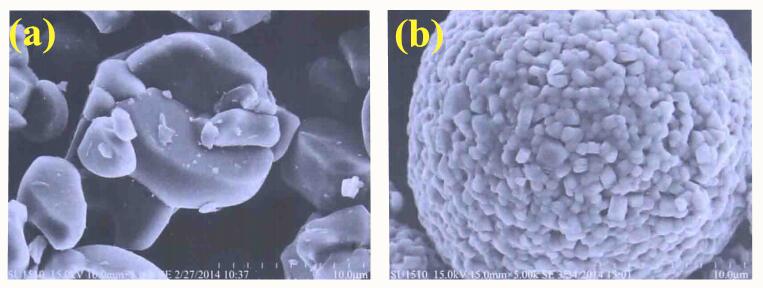

有些三元材料的粒度分布基本相同，但比表面積卻有差異，這是需要查看三元材料的單晶大小是否有差異，由SEM圖可以看出，樣品a的單晶大于3μm，最大的10μm左右，而樣品b的單晶只有500nm左右，單晶大的產(chǎn)品比表面積要小。
不同一次單晶的三元材料SEM圖
另外，當三元材料成品中雜質(zhì)（硫酸根、表面游離鋰等）含量超標，還需要進行水洗工序，以去除這些超標雜質(zhì)，但樣品水洗后，比表面積會變大很多，但是變大的數(shù)據(jù)無規(guī)律可循。
