粉體機械設備——圓錐式破碎機


來源:中國粉體網   茜茜

[導讀]  圓錐式破碎機屬于中細破碎設備,是廣受歡迎的破碎設備之一,適用于破碎各種中硬、硬物料。

中國粉體網訊  圓錐式破碎機屬于中細破碎設備,是廣受歡迎的破碎設備之一,適用于破碎各種中硬、硬物料。


圓錐式破碎機是利用破碎錐在殼體內錐腔中的旋轉運動,對物料產生擠壓、劈裂和彎曲作用,粗碎各種硬度的礦石或巖石的大型破碎機械。裝有破碎錐的主軸的上端支撐在橫梁中部的襯套內,其下端則置于軸套的偏心孔中。軸套轉動時,破碎錐繞機器中心線作偏心旋回運動,它的破碎動作是連續進行的,故工作效率高于鄂式破碎機。

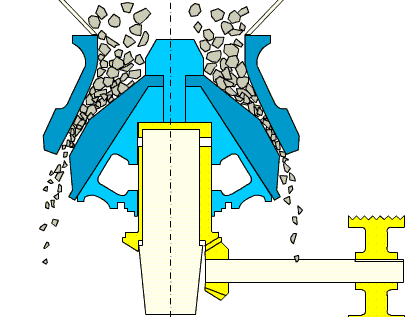

圓錐式破碎機動圖


工作原理


圓錐式破碎機的主要部件有:固定圓錐形破碎環(定錐2)、活動的破碎椎體(動錐1)裝在破碎機主軸(4)上,主軸的中心線O1O與定錐的中心線O′O于點O相交成β角。主軸懸掛在交點O上,軸的下方活動地插在偏心襯套中。襯套以偏心距r繞O′O旋轉,使動錐沿定錐的內表面做偏旋運動,在靠近定錐處,物料受到動錐擠壓和彎曲作用而被破碎;在偏離定錐處,已破碎的物料由于重力的作用下從錐底落下;因?yàn)槠囊r套連續轉動,動錐也就連續旋轉,故破碎過程和卸料過程沿著定錐的內表面連續依次進行。

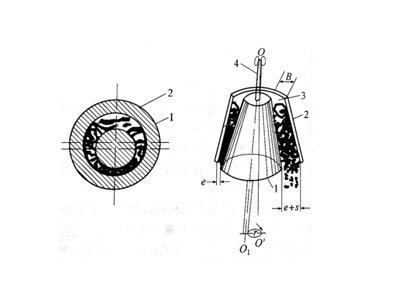

1-動錐;2-定錐;3-破碎腔;4-主軸


圓錐破碎機工作示意圖



在破碎物料時,由于破碎力的作用、在動錐表面產生了摩擦力,其方向與動錐運動方向相反,因?yàn)橹鬏S上下方均為活動連接,這一摩擦所形成的力矩使動錐在繞O1O做回旋運動的同時還做方向相反的自轉運動,此自轉運動可使產品粒度更均勻,并使動表面的磨損也較均勻。


分類


圓錐破碎機按用途可分為粗碎和細碎兩種,按結構又可以分為懸掛式或托軸式兩種。


用作粗碎的破碎機又稱旋回式破碎機,因?yàn)橐幚淼奈锪陷^大,要求近料口尺寸大,故動錐是正置的,而定錐是倒置的。用作中細碎的破碎機,又稱菌形破碎機。它所處理的一般是經初次破碎后的物料,故進料口不必太大,但是要求卸料范圍寬,以提高生產能力,并要求破碎產品的粒度較均勻,所以動錐和定錐都是正置的。

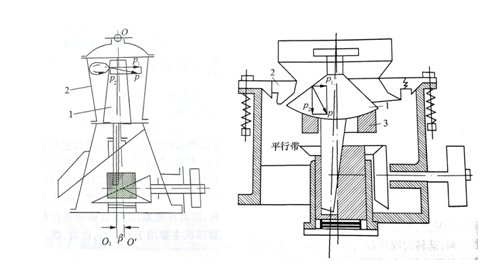

1-動錐;2-定錐;              1-動錐;2-定錐;3-球座面

旋回式破碎機示意圖(左)           菌形破碎機示意圖(右)


由于破碎力對動錐的反力方向,這兩種破碎機動錐的支撐方式也不相同。旋回式破碎機反力的垂直分力P2不大,故動錐可以用懸吊方式支撐,支承裝置在破碎機的頂部,因此支承裝置的結構較簡單,維修也較方便,菌形破碎機反力的垂直分力P2較大,故用球座面3在下方將動錐支托起來,支承面積較大,可使壓強降低。但這種支承裝置正處于破碎室的下方,粉塵較大,需有完善的防塵裝置。因而其結構較復雜,維修也較困難。


特點及應用


粗碎圓錐破碎機和鄂式破碎機都可用作粗碎機械,兩者相比較,粗碎圓錐破碎機的特點是:破碎過程是沿著圓環形破碎腔連續進行的,生產能力較大,單位電耗較低,工作較平穩,適于破碎片狀物料,破碎產品的粒度也較均勻,產品粒度組成中超過進料口寬度的物料粒度較鄂式破碎機要小,數量也少。


缺點是:結構復雜,造價較高,檢修較困難,機身較高,因而使廠房及基礎構筑物的建筑費用增加;粗碎圓錐破碎機適合在生產能力較大的工廠中使用。


同粗碎圓錐破碎機一樣,中細碎圓錐破碎機的優點是:生產能力大,破碎比大,單位電耗低;

缺點是:構造復雜,投資費用大,檢修維護較困難。
