中國粉體網(wǎng)訊  陶瓷制品的潔白性能，是衡量白瓷質(zhì)量的重要指標(biāo)之一。包括坯體白度和釉面白度。測定一般采用光電白度計(jì)，即利用照射在瓷器表面的反射光，用硒光電池測出強(qiáng)度，并將其與純硫酸鋇樣片的白度相比，得到的讀數(shù)即為該瓷器的白度。

白度儀簡介

白度儀又稱亮度儀、白度計(jì)、白度測定儀等，廣泛應(yīng)用于紡織印染、油漆涂料、化工建材、紙張紙板、塑料制品、白色水泥、陶瓷、搪瓷、滑石粉、淀粉、面粉、食鹽、洗滌劑、化妝品等物質(zhì)的白度測量。還可以測定紙張的透明度、不透明度、光散射系數(shù)和吸收系數(shù)等。

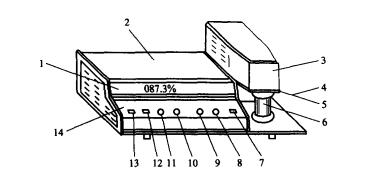

白度儀的外形結(jié)構(gòu)

1-讀數(shù)顯示屏 2-后蓋板 3-測量頭裝置 4-試樣座 5-測量口 6-滑筒
7-電源開關(guān) 8-“燈色溫”調(diào)節(jié)孔 9-補(bǔ)償調(diào)節(jié)孔 10-“校準(zhǔn)”旋鈕
11-“調(diào)零”旋鈕 12-測量按鈕 13-燈電源按鍵 14-面板

白度儀的原理

白度儀是利用積分球?qū)崿F(xiàn)絕對光譜漫反射率的測量，由鹵鎢燈發(fā)出光線，經(jīng)聚光 鏡和濾色片成蘭紫色光線，進(jìn)入積分球，光線在積分球內(nèi)壁漫反射后，照射在測 試口的試樣上，由試樣反射的光線經(jīng)聚光鏡，光欄濾色片組后由硅光電池接收， 轉(zhuǎn)換成電信號。另有一路硅光電池接收球體內(nèi)的基底信號。兩路電信號分別放大， 混合處理，測定結(jié)果數(shù)碼顯示。

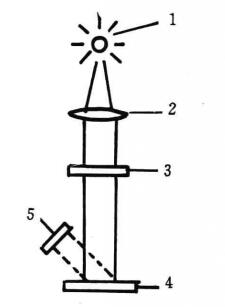

白度儀光學(xué)原理圖
1-光源 2-棱鏡 3-濾光片 4-樣片 5-光電池

白度儀工作原理主要就是要實(shí)現(xiàn)對光譜漫反射率的測量。漫反射是指當(dāng)一束平行光入射到粗糙的表面時(shí)，光線碰到表面進(jìn)而向四面八方反射，而且沒有規(guī)則。現(xiàn)實(shí)生活中，最典型的漫反射就是電影的熒幕。白度儀工作原理從一定程度上就是利用這種漫反射，然后通過測量經(jīng)過反射后的光線強(qiáng)度，這里光線強(qiáng)度通過硅光電池轉(zhuǎn)化為電信號。因?yàn)殡娦盘柨梢酝ㄟ^儀器，很方便的顯示，且為數(shù)碼顯示，便捷準(zhǔn)確。

白度儀的用途

1、測定“ISO白度”（ISO Brightness，即R457白度）；

2、對熒光增白的試樣，可測定其中熒光物質(zhì)發(fā)射產(chǎn)生的熒光增白度；

3、測定試樣的亮度刺激值Y10；

4、測定試樣的不透明度、透明度、光散射系數(shù)和光吸收系數(shù)。

白度儀的選擇

白度儀的種類很多，適用的場合各不相同。測量粉體的白度時(shí)，要注意白度儀的選擇，要求所使用的白度儀：

一要適合粉體白度的測量；

二要測量精度和測量程序符合國家的相關(guān)標(biāo)準(zhǔn)。

白度測定的步驟

1、每次測量之前，電源電壓必須符合儀器要求，然后按照白度儀操作規(guī)程，穩(wěn)定儀器，并用工作標(biāo)準(zhǔn)白板校正儀器。

2、在試樣的顯見面上進(jìn)行測定。

3、測定時(shí)使儀器探頭在測試表面上原位作相對轉(zhuǎn)動，儀器顯示值不得有超過0.5的變動，否則需在試樣上另選更為平整的表面重新測定。

4、每塊試樣依次用620、520、420nm三色濾光片進(jìn)行測定，得R1、R2、R3。

R1——用620nm濾光片測得的樣品的相對漫反射率；

R2——用520nm濾光片測得的樣品的相對漫反射率；

R3——用420nm濾光片測得的樣品的相對漫反射率。

使用白度儀的注意事項(xiàng)

1、白度儀應(yīng)放置在干燥、無振動、無強(qiáng)電磁場干擾、無強(qiáng)電流干擾、無灰塵的室內(nèi)環(huán)境中。

2、白度儀存放處不得有酸、堿等腐蝕氣體積存。

3、儀器接地應(yīng)良好，電源電壓必須符合工作條件。

4、儀器四周應(yīng)留有足夠的散熱空間。

5、不可使黑筒及工作白板受到污染，以免影響檢驗(yàn)結(jié)果準(zhǔn)確度。

6、檢驗(yàn)操作時(shí)，要小心緩慢升降滑筒，避免樣品進(jìn)入測量口內(nèi)，影響檢驗(yàn)結(jié)果的準(zhǔn)確。

7、儀器長時(shí)間停用后，應(yīng)相應(yīng)延長預(yù)熱時(shí)間，以提高穩(wěn)定性。
