中國粉體網訊  隔膜作為鋰離子電池結構中不可缺失的一部分被稱為鋰離子電池的“第三電極”。隔膜的電解液吸液效率、界面相容性以及內阻等對電池的充放電比容量性能、循環穩定性和安全性能等有著直接或間接影響。因此選擇綜合性能優異的隔膜對于提高電池性能有重要的意義。

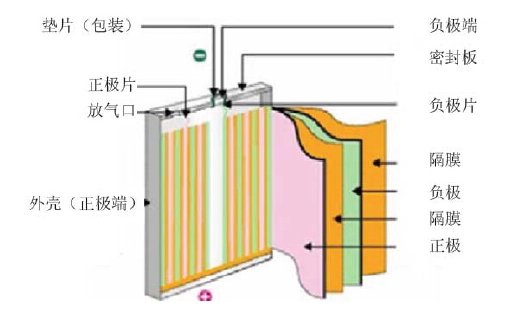

一般來說，隔膜主要與有機電解液構成體系，主要功能是阻止正、負兩極直接物理接觸阻止電子通過電池的內電流避免內部短路，同時允許鋰離子自由通過隔膜，實現鋰離子在正、負極之間的“嵌入”與“脫嵌”過程。隔膜對鋰離子電池體系是至關重要的，其結構與性能直接影響整個電池的性能，經過長期大量的研究得出對于鋰離子電池隔膜的結構和性能應該具備以下條件：

厚度

厚度控制了隔膜的機械強度和鋰離子電池的阻抗，隔膜越厚，機械強度越好，在裝配和使用過程中耐穿刺穿能力也越強，但是厚度增加也會使得鋰離子電池內阻加大，活性物質的利用率下降，造成電池容量減少。所以在鋰離子電池的使用過程中隔膜的厚度一般要求在25um以下。

透氣率

隔膜透氣率指在一定壓強下氣體透過單位面積的隔膜所需要的時間，一般用Gurley值來表示，Gurley值越小表示氣體透過隔膜的時間越短，速度越快，表示孔徑越大或者說孔隙率越高。

對于一個特定的隔膜，隔膜的透氣率與內阻成正相關。這是因為透氣率暗示了隔膜的孔結構，而孔結構影響著鋰離子的傳輸，所以低的Gurley值代表著高的透氣率和低電阻。

孔徑大小和孔徑分布

鋰離子電池隔膜對孔徑的要求比較嚴格，必須是亞微米級別，這是由于孔徑太大會使用自放電現象嚴重，而孔徑太小又不利于鋰離子的傳輸�？紫都礊榭讖降闹睆�，是用來定義多孔材料最常用的指標，大多是用簡潔的測定方法測定具有一定厚度和深度的多孔材料。

如氣泡法，利用氣體將潤濕好的材料內部的液體擠壓出來，按照用的氣體的壓力來反應孔徑值，這是因為液體充分浸潤材料后，可以將材料的開孔隙間距充盈。

該方法測得的孔為全通孔，因為只有通孔才能形成有效的離子通道，所以能更有效的反映出在應用過程中隔膜材料所要求的有效孔徑大小。均勻的孔徑分布關系到鋰離子通過的均勻性和避免來自電流密度混亂帶來的電性能下降的現象，孔徑分布同樣也可以通過泡點法來測試，此外還有汞壓法。

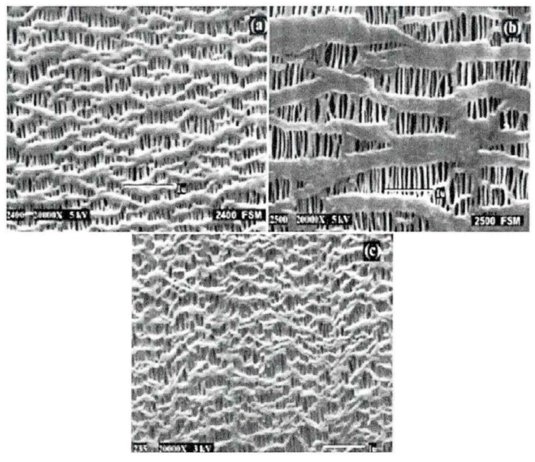

不同隔膜所反映的不同孔徑大小的電鏡照片

孔隙率

孔隙率對于鋰離子隔膜而言是至關重要的一個標準，它直接影響了電池的核心步驟（鋰離子的傳輸和電解液的儲存），具有高孔隙率的隔膜會具有更好的鋰離子透過率，同時還可以為電池的電解液提供儲存的位點，所以孔隙率的大小對隔膜的保液率起著關鍵的作用�？紫堵实亩�義為孔隙的體積占多孔總體積的百分比。孔隙率測試方式有多種，比如：稱重體積法、顯微鏡法、真空浸漬法、浸泡介質法等。最為常見的方法是浸泡介質法和稱重體積法。

浸潤法

浸潤法主要用來衡量隔膜對電解液的潤濕的難易程度。表示隔膜與電解液的相容性，一般分為兩個特性：一是電解液潤濕隔膜的速度，二是電解液在隔膜中儲存的量（吸液率）。電池內阻和注液時間與隔膜的親液速率有密切關系，所以鋰離子電池隔膜的親液性能要求可以快速潤濕隔膜為好。一般所驗證的方法是將電解液滴在隔膜上，看電解液滲透隔膜的速度，，如果滲透越快說明親液性越好。

隔膜的電阻在一定程度上是由吸液率控制的，擁有較高的吸液率的隔膜，儲存的電解液介質越多，鋰離子越容易通過介質傳輸。吸液率的測試一般采用稱重法，稱量隔膜浸泡前的重量后，將隔膜浸末于電解液中一段時間，然后取出再次稱量浸泡之后的重量，通過查看前后重量的變化來計算吸液率。

機械強度

隔膜雖然不需要極高的機械強度，但是需要一定的力學強度防止電應力和裝配過程中對隔膜造成傷害。鋰離子電池的機械性能分為拉伸強度和刺穿強度，其中拉伸強度分為兩個部分，一部分為縱向，另一部分為橫向。隔膜的拉伸強度要求達到大于1500kg/cm2,這是因為在制備鋰離子隔膜流程中需要卷繞工序。而隔膜的穿刺強度要求大于500g/mil。

耐熱性

隔膜的耐熱性是保證電池安全的一個重要指標。電池在充放電過程中難免會產生熱量，尤其是在非正�；蛘卟涣际褂茫ㄟ^充、過放、濫用）下釋放的大量熱量，使得電池內部溫度急劇升高，當溫度達到隔膜材料的軟化點甚至熔點時，隔膜會發生收縮現象甚至熔化，無法在起到絕緣正負極的作用，使得電池短路甚至爆炸。因此，隔膜材料應當具有良好的耐熱性，而鋰離子電池用隔膜的耐熱性應該包括兩個方面：其一是能夠在較寬的溫度范圍內保持尺寸穩定性（耐熱收縮性）；其二為高溫下仍然能夠保持隔膜形態的完整性（耐高溫性）。隔膜的耐熱性一般是采用熱比較法來測試的。通過將隔膜在一定溫度下保持一段時間，取出后比較未熱處理之前和熱處理之后隔膜尺寸的變化來衡量隔膜的耐熱性。

電阻

隔膜在電池中既要絕緣阻擋電子流通又要使離子順利通過充當離子導體。在充放電過程中電解液的離子在隔膜之間來回穿過會受到隔膜結構（孔、厚度等）影響產生電壓降，而持續的電壓降是內阻升高的標準從而使得電池的性能持續降低。因此，隔膜的電阻是一個重要的表征指標，它是由隔膜曲折度、孔隙率、厚度、親液性等共同決定的一個綜合參數。一般是利用雙不銹鋼電極體系采用交流阻抗法測定隔膜的電阻。

離子電導率

隔膜的離子電導率是指被電解液充分潤濕后的隔膜/電解液體系的離子流通能力。鋰離子的性能主要依賴于隔膜內電解液的離子傳導能力。常用的有機系液體電解質的室溫離子電導率在10-4—10-3S/cm。隔膜雖然在一方面起到防止正負極兩極的接觸短路，但是隔膜所占的體積無疑也使電極間電解液容量減少，造成電解液有效離子傳輸下降，電阻增加。因此，在保證隔膜有效地隔離正負極之后，應該盡量減小隔膜的厚度來壓縮兩電極之間的空隙。這樣就可以提高隔膜/電解液體系的離子電導率。隔膜電解液體系的離子電導率一般采用交流阻抗法來測定。

化學穩定性及電化學穩定性

隔膜長時間是被電解液所浸潤，并需要長期在電池中穩定存在不能有收縮現象和被溶劑溶脹等。同時不被強氧化性的電解液降解和在循環的電化學反應過程中嚴格的呈現出電化學惰性。材質是決定隔膜的穩定性（耐溶劑性、耐強氧化性、耐電化學穩定性）的本質原因。隔膜的電化學穩定性可以通過線性伏安掃描法來測試。

熱關斷性

鋰離子電池應用受限于安全性，所以在制造、使用過程中，電池的安全極為重要。而對于熱失控引起的短路問題來說，通過具有熱關掉性能的隔膜是解決此類問題最為簡單有效的方法。隔膜的熱關斷是電池溫度達到聚合物熔點附近時，聚合物發生軟化使得自身微孔結構坍塌，并且隔膜的形態仍然保持完整性，使得離子電導率下降至離子絕緣體，這時電池的內阻無限大，電池相當于被關掉，阻止了電化學進一步發生，體系溫度惡化。隔膜的熱關斷性能可以通過將隔膜加熱到高溫，然后測定其電阻變化來進行表征。
