中國粉體網(wǎng)訊  玻璃不僅是一種透明材料，且具有獨(dú)特的透明性。汽車窗戶上的玻璃、寫字樓外墻或是精品店貨架上的玻璃杯等，玻璃在我們的生活的不同領(lǐng)域發(fā)揮著重要的作用。

玻璃建筑/國家大劇院

什么是浮法玻璃

浮法玻璃是因玻璃液漂浮在熔融金屬表面獲得拋光成型而得名的，是熔融的玻璃液從熔窯內(nèi)連續(xù)流入充有保護(hù)氣體(N，和H₂)的錫槽內(nèi)漂浮在金屬錫液面上，經(jīng)過攤平、拋光形成厚度均勻、兩表面平行、平整和拋光的玻璃帶的玻璃，是平板玻璃(板狀的硅酸鹽玻璃)的一種。

浮法玻璃的分類

根據(jù)國家標(biāo)準(zhǔn)《GB11614-2009平板玻璃》中平板玻璃的分類，浮法玻璃按顏色屬性分為無色透明浮法玻璃和本體著色浮法玻璃；按外觀質(zhì)量分為合格品、一等品和優(yōu)等品；按公稱厚度分為2mm、3mm、4mm、5mm、6mm、8mm、10mm、12mm、15mm、19mm、22mm、25mm。

浮法玻璃的原料

目前，我國浮法玻璃企業(yè)通常使用的原料主要包括石英砂（硅砂）、長石、白云石、石灰石、純堿、芒硝、碳粉等。

硅質(zhì)原料是玻璃制造中最主要的用量最大的原料，它主要引入玻璃成分中的SiO₂。天然硅砂也叫石英砂，硅砂是配合料中最難熔化的原料。其顆粒的大小、粒度分布，甚至顆粒的形狀對于配合料的混均、分聚、熔化和均化都有重要的影響。

當(dāng)玻璃配合料中由硅質(zhì)原料引入的Al₂O₃不能滿足玻璃成分需要時(shí)，一般就用長石來補(bǔ)充。

玻璃建筑/巴黎盧浮宮金字塔

浮法玻璃的生產(chǎn)過程

由加工合格的各種原料按照配方制備的配合料經(jīng)熔化、澄清并冷卻至1150~1100°C左右的玻璃液，通過與錫槽連接的流道及深入錫槽內(nèi)的流槽，連續(xù)流入錫槽內(nèi)并漂浮在相對密度大的錫液表面上，在自身重力、表面張力、拉邊機(jī)以及過渡輥臺拉力的共同作用下，玻璃液在錫液面上鋪開、攤平、拉薄(積厚)，成型為上下表面平整的玻璃帶，在錫槽尾部外過渡輥臺及與之連接的退火窯傳動輥的牽引下，被引上過渡輥臺，傳送入退火窯，進(jìn)退火、切裁，就得到了浮法玻璃產(chǎn)品。

浮法玻璃化學(xué)成分

浮法玻璃化學(xué)成分基礎(chǔ)系統(tǒng)為Na-Ca-Si三元系統(tǒng)，滿足三個(gè)要求：

(1)產(chǎn)品的使用要求；(2)生產(chǎn)工藝要求；(3)生產(chǎn)成本要求。

浮法玻璃的化學(xué)成分主要包括：二氧化硅(SiO₂)、氧化鈉(Na₂O)、氧化鈣(CaO)、氧化鎂(MgO)、氧化鋁(Al₂O₃)、氧化鐵(Fe₂O₃)等。

基本含量：Na₂O：12%~15%；CaO：8%~12%；SiO₂：69%~73%

浮法工藝的優(yōu)缺點(diǎn)

優(yōu)點(diǎn):

(1)產(chǎn)品質(zhì)量好，如上下表面平整、互相平行、透光度高等。

(2)產(chǎn)量高，浮法玻璃的產(chǎn)量主要取決于玻璃熔窯的熔化量和玻璃帶成型的拉引速度，而且其板寬加大也比較容易。

(3)品種多，用浮法可以生產(chǎn)0.55~25mm的優(yōu)質(zhì)平板玻璃，供各種用途;同時(shí)，浮法還可以生產(chǎn)各種本體著色和在線鍍膜玻璃。

(4)易于科學(xué)化管理和實(shí)現(xiàn)全線機(jī)械化、自動化，勞動生產(chǎn)率高。

(5)連續(xù)作業(yè)周期長，有利于穩(wěn)定的生產(chǎn)。

缺點(diǎn)：

基建投資和占地面積比較大，同一時(shí)間里只能生產(chǎn)一種厚度的產(chǎn)品，偶然事故可能造成全線停產(chǎn)，因此必須要求嚴(yán)格的科學(xué)管理制度，使全線的人員和設(shè)備、器件、物料都保持良好狀態(tài)。

玻璃建筑/布拉格舞蹈之家

浮法玻璃熔制技術(shù)工藝流程

浮法玻璃的熔制過程是將合格的配合料經(jīng)過高溫加熱形成均勻、純凈、透明并符合成型要求的玻璃液的過程，是浮法玻璃制造過程中的主要過程之一。熔制速度和熔制的合理性對玻璃的產(chǎn)量、質(zhì)量、合格率、生產(chǎn)成本、燃料消耗和池窯壽命等影響很大。

玻璃熔制工藝原理

根據(jù)熔制過程中的不同特點(diǎn)，從加熱配合料到最終成為符合成型要求玻璃液的過程，可分為五個(gè)階段，即硅酸鹽形成階段、玻璃液形成階段、玻璃液澄清階段、玻璃液均化階段和玻璃液冷卻階段。直觀地，也可分為配合料堆的反應(yīng)燒結(jié)階段；硅酸鹽形成及其熔化物熔化階段，主要是殘余石英砂溶解于已形成的硅酸鹽中；澄清消除氣泡階段，主要是降低各種氣體在玻璃液中的過飽和程度；逐漸冷卻至成型溫度階段。

影響浮法玻璃熔制的因素

1、配合料化學(xué)組成。

2、原料性質(zhì)。

3、配合料的調(diào)制。

4、加料方式。

5、熔制的溫度。

6、窯內(nèi)壓力、氣氛、玻璃液面以及泡界線是否穩(wěn)定。

7、熔窯耐火材料、加熱燃料的種類及質(zhì)量。

8、窯爐結(jié)構(gòu)及攪拌器等輔助設(shè)施的應(yīng)用。

9、熔窯的自動化程度等。

浮法玻璃熔窯設(shè)備

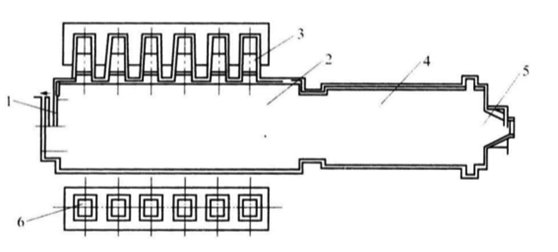

1-投料口；2-熔化部；3-小爐；4-冷卻部；5-流料口；6-蓄熱室

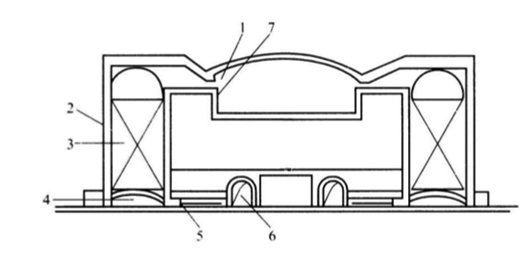

1-小爐口；2-蓄熱室；3-格子體；4-底煙道；5-聯(lián)通煙道；6-支煙道；7-燃油噴嘴

參考資料：

百度文庫.浮法玻璃生產(chǎn)工藝流程

浮法玻璃熔窯的結(jié)構(gòu)

圖片來源：

百度圖片

想要了解更多內(nèi)容，請關(guān)注后續(xù)報(bào)道!
