特種陶瓷的成型方法有多種，如干壓成型、注漿成型、注射成型、凝膠澆注成型等。由于干壓成型擁有粘結(jié)劑含量低，不經(jīng)干燥可直接燒結(jié)，生產(chǎn)工序簡單，效率高，坯體收縮小，可自動化生產(chǎn)等優(yōu)點(diǎn)。因此，在特種陶瓷生產(chǎn)中最常用的方法是干壓成型。

如何制備致密度高且密度梯度均勻的坯體是研究的重點(diǎn)，從整體上看，干壓成型時影響坯體密度的因素有干壓工藝和粉體性能兩方面。

干壓工藝的影響

干壓工藝主要指加壓方式、加壓壓力、加壓速度以及保壓時間等。

加壓方式

在干壓成型中，加壓方式有單向加壓和雙向加壓。加壓方式不同，壓力在模具內(nèi)的傳遞與分布也不同。

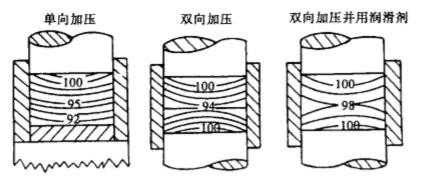

加壓方式對坯體密度的影響

加壓壓力

一般來說，坯體的密度隨著壓力的增大而提高。在壓制過程中，壓力對生坯的密度、強(qiáng)度、孔隙率性能的影響，比其它因素更重要，同時對生坯燒結(jié)后的性能也有明顯影響。

壓力太小，坯體達(dá)不到最大致密化，以至于影響燒結(jié)致密化過程；壓力過大，又會出現(xiàn)類似于層裂的缺陷；只有壓力適中，才會壓制出理想的坯體。

加壓速度及保壓時間

加壓速度和保壓時間對坯體性能有很大的影響，即與壓力的傳遞和氣體的排出有很大的關(guān)系，如果加壓過快，保壓時間又短，氣體就不容易排除。同樣，當(dāng)壓力沒有傳遞到應(yīng)有的深度時，外力就已經(jīng)去掉，也難以得到理想的坯體質(zhì)量。當(dāng)然，如果加壓速度太慢，保壓時間又太長，便會降低生產(chǎn)效率。故應(yīng)根據(jù)坯體的大小、形狀和厚薄來調(diào)整加壓速度和保壓時間。

粉體性能的影響

粉體的性能主要指顆粒粒度、顆粒級配、粘結(jié)劑及水分的含量、粉料的流動性等。

顆粒粒度及顆粒級配

在相同壓力作用下，粒度大的粉體壓坯密度大，粒度小的粉體燒結(jié)密度大；同一粒度粉體，壓坯密度和燒結(jié)密度均隨壓力增大而增大。由此，顆粒粒度的增大有利于坯體致密度的提高。

粘結(jié)劑及水分含量的影響

特種陶瓷干壓成型時首先需要對符合要求的陶瓷粉末進(jìn)行造粒，然后對造粒粉進(jìn)行壓制，最終得到坯體。造粒粉的性能如假顆粒的形狀、尺寸、尺寸分布、粉體的流動性等將最終影響陶瓷坯體的致密度，而粘結(jié)劑的含量則影響著造粒粉的性能。

在陶瓷干壓成型過程中，粘結(jié)劑主要起粘合作用，增大假顆粒粒徑，增加顆粒強(qiáng)度。在造粒過程中，如果粘結(jié)劑含量過高，會增加漿料的粘度系數(shù)、噴霧霧化角變小，霧滴經(jīng)干燥造粒后易團(tuán)聚在一起，達(dá)到粒度分布范圍廣，流動性差的粉體，從而干壓成型時難以獲得高致密度的坯體。如果粘結(jié)劑含量過低，坯體的強(qiáng)度就達(dá)不到加工的要求。

水分的含量對坯體的致密度也有很大的影響：含水量過大則干燥收縮大，對生坯的尺寸控制就困難，并且成型時粉料易與模具發(fā)生粘連，從而影響坯體的致密度；含水量過小，又會影響造粒粉的破碎性能，不利于得到高致密度的坯體。

粉料流動性

良好的流動性可保證干壓成型時顆粒間的內(nèi)摩擦小，粉料能順利地填滿模型的各個角落，同時也有利于增加粉料的填充密度，從而在較小的壓力下獲得密實(shí)而均勻的陶瓷坯體。

參考資料：
李曉東等.影響陶瓷干壓成型坯體致密度的因素
李世波等.特種陶瓷的成型與坯體密度的關(guān)系
