中國(guó)粉體網(wǎng)訊  粉石英礦是一種天然產(chǎn)出的粉狀石英礦物，是由微晶質(zhì)的石英巖風(fēng)化形成的一種新型硅原料。與傳統(tǒng)硅質(zhì)巖相比，粉石英礦具有顆粒細(xì)、易加工、用途廣等特點(diǎn)。粉石英易采選，成本低，而且不需碾磨即可使用，因而簡(jiǎn)化了生產(chǎn)工藝，降低了能耗，減少了環(huán)境污染，提高了經(jīng)濟(jì)效益。

同時(shí)，粉石英具有一系列優(yōu)良的物化性質(zhì)，經(jīng)過(guò)超細(xì)、分級(jí)、提純和改性等深加工，即可獲得超細(xì)、高純、活性石英微粉系列產(chǎn)品，在陶瓷、玻纖、耐火材料、保溫材料、精密鑄造、橡膠、塑料填料和絕緣材料等領(lǐng)域已得到廣泛應(yīng)用，是不可多得的一種新型工業(yè)礦物原料。

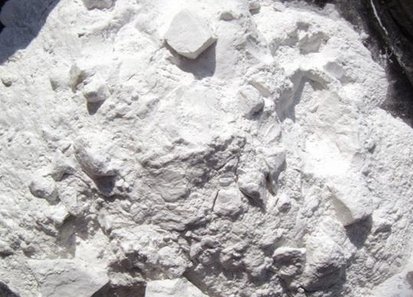

圖片來(lái)源：網(wǎng)絡(luò)

粉石英的基本特性

粉石英是一種白色、灰白色或淡黃白色的粉體。經(jīng)掃描電鏡分析，粉石英顆粒為近等軸狀六角多面體形。由于經(jīng)受地表長(zhǎng)期的風(fēng)化淋濾作用，顆粒表面產(chǎn)生不同程度的洼坑，形成粗糙的顆粒表面特征。顆粒棱邊和頂角也已磨蝕和鈍化，使顆粒具有球度高(三軸近相等)、圓度低(具棱邊)的準(zhǔn)球形特點(diǎn)。粉石英粒度根據(jù)其礦點(diǎn)的風(fēng)化程度，顆粒分布差別較大，但其細(xì)粉的平均粒度大多在20μm左右。

粉石英具有獨(dú)特的球形顆粒和粒度組成，與研磨石英粉相比，它具有極低的吸油率、混合粘度和磨擦系數(shù)，粉體流動(dòng)性好，粉體堆積形成的休止角極小。因此，與有機(jī)高分子材料混合時(shí)易分散，混料均勻，流動(dòng)性好，可明顯改善混合材料的加工工藝性能。

X射線衍射分析結(jié)果表明，粉石英主要成分為微結(jié)晶石英，屬α-石英。此外還有少量方解石、白云石、粘土礦物等。粉石英的化學(xué)成分依產(chǎn)地而異。一般SiO₂含量都在98%以上，雜質(zhì)有Fe₂O₃、Al₂O₃、CaO、MgO、K₂O、Na₂O、TiO₂等。

粉石英的超細(xì)粉碎

粉石英是一種碎屑狀風(fēng)化產(chǎn)物，具有可磨性好的特點(diǎn)，磨細(xì)能耗低�？捎�攪拌磨、振動(dòng)磨、砂磨、剝片機(jī)、球磨機(jī)、氣流磨、高壓水射流和機(jī)械沖擊粉碎機(jī)等進(jìn)行超細(xì)粉碎。粉碎方法有干法、濕法兩種，通常濕法因助磨劑的助磨作用，所得產(chǎn)品的粒度較干法細(xì)。

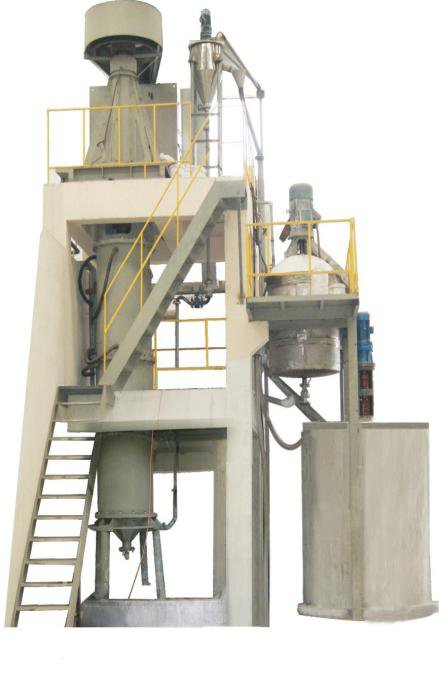

大型立式濕法攪拌研磨機(jī)

圖片來(lái)源：江蘇密友粉體新裝備制造有限公司

粉石英經(jīng)超細(xì)粉碎后，不僅中位徑減小，比表面積增大，而且結(jié)構(gòu)與性能也會(huì)發(fā)生一定程度的變化。超細(xì)粉碎后產(chǎn)品的表面活性增強(qiáng)，這為粉石英的表面改性提供了良好的基礎(chǔ)。超細(xì)粉碎產(chǎn)品可應(yīng)用于高壓電瓷、高檔陶瓷釉料、加氣混凝土、耐火材料等行業(yè)。

粉石英的提純

粉石英純度雖然較高，但比脈石英的石英還是低一些，加之某些礦山開采混亂，造成產(chǎn)品化學(xué)成分波動(dòng)較大。當(dāng)粉石英用于耐高壓電瓷、日用細(xì)瓷、中高檔玻璃、涂料、填料等要求較高的行業(yè)時(shí)，必須進(jìn)行提純。

粉石英中雜質(zhì)主要為金屬氧化物，其中，部分Fe₂O₃以氧化膜的形式附存于礦物顆粒表面，Al₂O₃則以粘土礦物(如高嶺土、伊利石、云母等顆粒礦物)的形式混入。所以常用物理(機(jī)械擦洗)與化學(xué)(酸處理)的方式結(jié)合進(jìn)行。常用酸有鹽酸、硫酸、氫氟酸、草酸等�？捎脝我凰�，也可用混合酸，實(shí)驗(yàn)表明，混合酸的提純效果優(yōu)于單一酸。

粉石英中硅粉、硅砂超細(xì)產(chǎn)品、尾泥經(jīng)提純后均可在電子、電工行業(yè)中應(yīng)用，但在石英玻璃行業(yè)僅硅粉具有應(yīng)用的可能。

粉石英的表面改性

主要改性試劑為偶聯(lián)劑。通常認(rèn)為用硅烷偶聯(lián)劑進(jìn)行改性能獲得較好的效果，但由于硅烷偶聯(lián)劑價(jià)格昂貴，工業(yè)上多用鈦酸酯、鋁酸酯或磷酸酯偶聯(lián)劑作替代物，對(duì)粉石英進(jìn)行表面改性研究。

礦物填料表面改性的方法主要有濕法和干法兩種。濕法工藝較復(fù)雜，成本高，工業(yè)化生產(chǎn)很少采用；干法工藝不需后處理，成本低，是礦物填料表面改性的主要方法。對(duì)于干法工藝，一般是先將粉石英填料加入到改性設(shè)備中進(jìn)行預(yù)熱干燥，在預(yù)熱過(guò)程中加入改性助劑，調(diào)整粉石英表面電位，使偶聯(lián)劑能更好地與粉石英表面產(chǎn)生化學(xué)鍵合，然后加入偶聯(lián)劑在一定的工藝條件下進(jìn)行改性。在使用偶聯(lián)劑前需要預(yù)先稀釋，這樣可以獲得更好的改性效果。由于在改性過(guò)程中會(huì)產(chǎn)生一些聚合顆粒，必須除去，否則會(huì)影響改性產(chǎn)品的質(zhì)量和應(yīng)用效果。

改性粉石英主要用作塑料、橡膠等高分子材料的填充增強(qiáng)劑。國(guó)外已在環(huán)氧樹脂、苯二甲二丙脂、聚丙烯、聚脂、高密度聚乙烯等樹脂體系中廣泛應(yīng)用，主要用于熱固性塑料和熱塑性塑料。國(guó)內(nèi)主要在環(huán)氧樹脂中應(yīng)用，少量在耐火涂料中應(yīng)用。

參考資料：

鄧慧宇等.粉石英的深加工及其利用研究

林金輝等.粉石英表面改性及效果評(píng)價(jià)

注：圖片非商業(yè)用途，存在侵權(quán)告知?jiǎng)h除！
