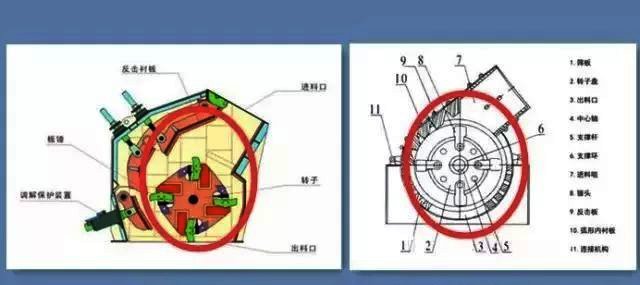

中國粉體網訊 下面的兩款設備是反擊式破碎機和錘式破碎機,不仔細觀察,你能分清楚哪個是反擊式破碎,哪個是錘式破碎機嗎?
反擊式破碎機
錘式破碎機

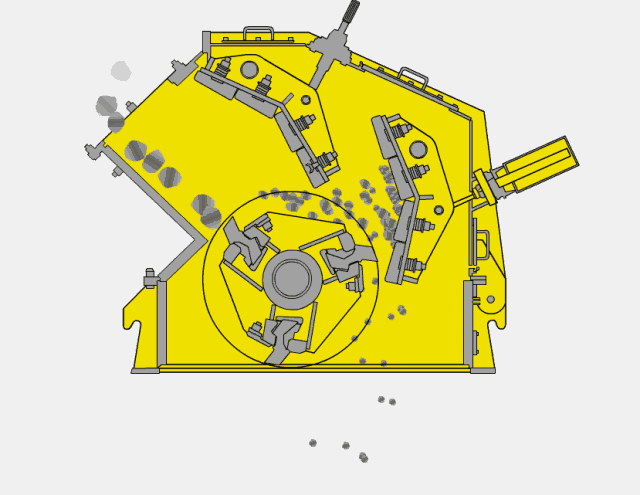

反擊式破碎機工作原理及主要零部件
反擊式破碎機主要由轉子體、前反擊板、后反擊板和機體構成,工作時,通過皮帶傳動帶動轉子體高速運轉,落下物料受到板錘的沖擊作用,拋向反擊板再次沖擊作用,同時在破碎腔中物料與物料相互的碰撞作用,進行選擇性破碎。前、后反擊板經一定時間一定長度的反復沖擊路線使物料破碎,粒度小于反擊板與板錘之間間隙時,最終從料口排出。
反擊式破碎機主要零部件有彈簧、欄桿、前反擊架、后反擊架、反擊襯板、方鋼、反擊襯板螺栓、翻蓋裝置、主軸、板錘、轉子架、襯板、鎖緊塊、壓緊塊等。

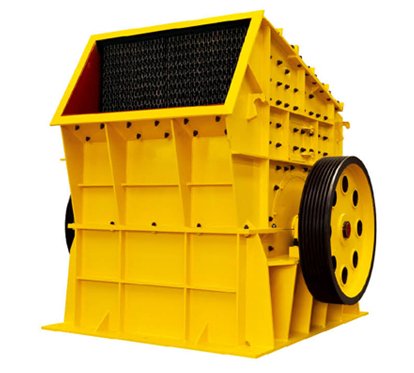

錘式破碎機工作原理
錘式破碎機主要是靠破碎機錘頭的沖擊作用破碎物料,在轉子下部,設有篩板、物料進入破碎機中,立即受到高速回轉的錘頭的沖擊而粉碎。粉碎物料中小于篩孔尺寸的粒級通過篩板排出,而粒度較大的物料,彈回到襯板的粒狀物料,還將受到錘頭的附加沖擊破碎,在物料破碎的整個過程中,物料之間也相互沖擊粉碎。破碎了的物料,從錘頭處獲得動能,以高速向機殼內壁的襯板上沖擊而第二次破碎。最后通過篩板(篩條)排出機外。

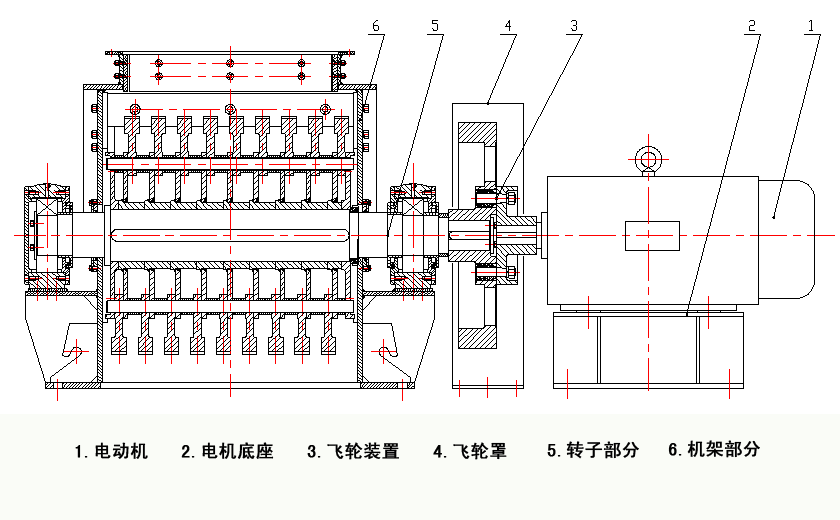

錘式破碎機結構圖
反擊式破碎機與錘式破碎機的區別
破碎腔不同
反擊破的破碎腔較大,進料口低矮且大,物料的破碎不僅靠錘頭的沖擊作用,還利用物料與反擊板或物料與物料之間的反復沖擊,受到的沖擊破碎作用更加充分,從而更好地破碎大塊物料。而錘破的破碎腔較小,結構密封性能好,解決了破碎空間的粉塵污染和機體漏灰等問題。
板錘/錘頭作用方向不同
反擊破的板錘是從下往上迎接物料進行破碎作業的,并且會把物料拋到上方的反擊板上。錘式破碎機則是順著物料落下的方向打擊破碎的。
反擊破轉子順時針運轉,板錘從下往上迎向物料

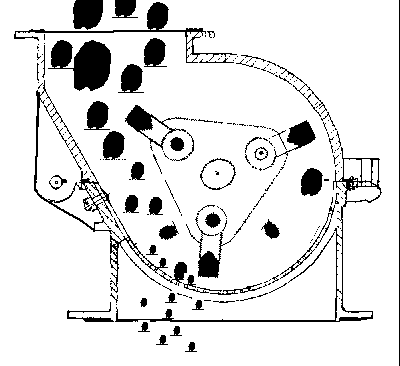

錘破轉子逆時針運轉,錘頭順著物料落下的方向打擊
易損件磨損不同
板錘和錘頭分別是反擊破和錘破的主要易損件。反擊式破碎機板錘的磨損主要出現在迎向物料的一面,板錘的金屬利用率可達到45%-48%。而錘破的錘頭因?yàn)槌蕬掖範顟B(tài),磨損發生在上、前、后和側面,相對于板錘,錘頭磨損更嚴重,金屬利用率在35%左右。
出料調節方式不同
反擊式破碎機下部沒有篦條篩,產品粒度的調節可以通過調整轉子速度或轉子直徑、調整分料器開口大小、調節研磨腔的間隙的方法來控制。錘式破碎機則通過調節篩板縫隙的大小來控制產品粒度。因而,在處理含水量較大的物料時,反擊式破碎機能夠避免破碎濕物料時堵塞篦條的現象,更加有優勢。
轉子鏈接不同
反擊式破碎機的板錘和轉子是剛性鏈接的,即板錘固定地安裝在轉子上,破碎時能充分利用整個轉子的慣性對物料進行沖擊作用,不僅破碎物料,還具有很大的速度和動能。而錘式破碎機的錘頭是單個對物料進行破碎的(錘頭呈懸垂?fàn)顟B(tài)),具有的速度和動能都有限。
反擊式破碎機較錘式破碎機的優勢有哪些?
反擊式破碎機和錘式破碎機由于都是通過高速?zèng)_擊作用來破碎物料,再加上兩者的外觀上非常相像,所以很多人都分不清反擊破和錘破。今天就來看看反擊破相較于錘破有哪些優勢?
性能優勢
(1)出料粒度均勻,粒型較好,細粉料和粉塵的含量非常低。
(2)運行成本低,投資成本低。反擊式破碎機的重量以及外形尺寸與錘式破碎機相比較小,可以有效的降低土建費用。而且相同產量的兩種設備相比,反擊破所需要的電機功率較低,可以有效的降低設備的耗電量,降低運行的成本。
(3)反擊式破碎機的易損件使用壽命長,同時半自動化的液壓開頂裝置可以幫助更快更省力的進行設備的檢查維護以及易損件的更換等工作。
技術優勢
(1)可以處理含濕量較大的物料,防止堵塞
反擊式破碎機可以有效的處理含濕量較大的物料,防止破碎機的堵塞現象。在處理物料含水量過大時,反擊式破碎機的進料溜槽和反擊板可配備加熱裝置,防止物料的粘結。反擊式破碎機不須配備底部篩板可有效防止堵塞現象。而錘式破碎機不能采用加熱方式防止物料粘結,并且須配備底部篩板,增加了堵塞的可能性。
(2)半自動化保險設計 有效降低過載風險和停機檢修時間
當非破碎物料(比如鐵塊)進入破碎腔后,前后反擊架后退,非破碎物從機內排出;在破碎機恢復工作時,反擊架借助自重保險裝置,自動回到其正常工作位置,進而避免了設備過載帶來的風險及停機檢修帶來的損失。由于整個過程是自動化完成,大大減少了人工停機清掃維護時間,極大提升了整個生產線的生產效率。
(3)出料調節范圍更廣 出料大小調節更輕松
反擊式破碎機頂部設置了機械調整裝置,可以通過擰轉該裝置螺栓來調整反擊架和轉子間距,進而實現出料大小的調節,同時通過調節轉子速度,調節反擊板和研磨腔的間隙等都能有效、輕松的調節出料粒度的大小。而錘式破碎機只能通過更換底部篩板來實現調節出料粒度的目的。
(4)易損件磨損小 使用壽命長
反擊式破碎機的板錘是由高鉻材料與耐磨材質復合工藝澆注而成,并經過嚴格的熱處理,具有良好的抗機械沖擊和熱沖擊性能。由于傳統直線型板錘容易磨損且磨損造成板錘沖擊面無法與物料垂直撞擊,破碎效率快速下降,反擊式破碎機采用月牙形板錘,該設計不僅撞擊力度大,沖擊面也更大,更耐用。
(5)液壓系統操控 維護保養更方便
反擊式破碎機采用液壓調整系統,按照操作要求,可以很輕松的完成反擊架和板錘間距調節;設備易損件模塊化設計的同時還配備了液壓?jiǎn)㈨斞b置,方便了易損件的更換操作,大大降低人工和時間投入。反擊式破碎機轉子上僅安裝6只板錘,用設計的專用工具可方便地進行板錘的更換,更換一套板錘的只需一個班次的時間。
