中國粉體網訊  顆粒是物質存在的普遍形態，涉及固、液、氣三相，通常指固體顆粒，如各種礦物、粉體材料、藥物、塵埃等，顆粒材料在醫藥、建筑、化工和環保等不同領域應用廣泛，顆粒大小、形狀和分布形式等參數與顆粒材料的理化特性密切相關。顆粒測試技術是表征顆粒參數的重要手段，不同領域、不同原理的顆粒測試技術近年來均取得新的進展，得到各行業的密切關注。

顆粒測試方法

1.篩分法

篩分法是最簡單且被廣泛采用的顆粒測試方法，其是用不同“目”對顆粒進行篩分，從而獲得顆粒尺寸大小及分布。目前，篩分法的最細“目”為30~40μm，該方法測試范圍20~100μm。一般情況下，當粒度大于40μm時，常選用篩分法進行分析。

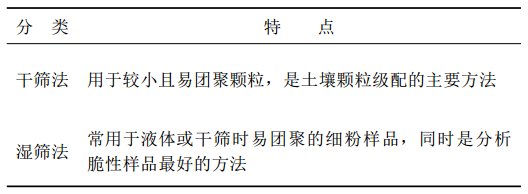

篩分法分類及特點

篩分法測試結果直觀，便于理解，是所有方法中最簡單的一種。但目前基于篩分法的儀器沒有統一標準，克服篩孔尺寸或校準尺寸隨時間的變化較為困難，另外，其分辨率較低，對粒度小于30μm以下的超細顆粒并不適用，這是限制篩分法發展的關鍵因素。

2.沉降法

沉降法是根據Stokes定律來測定粒度分布的一種間接測試法。

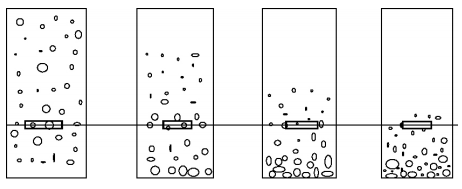

沉降法原理圖

該方法的測試范圍2~74μm。

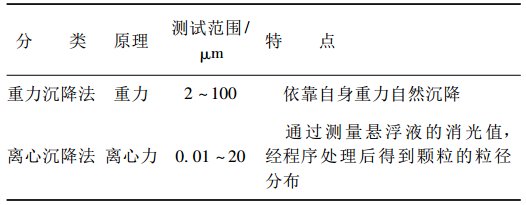

沉降法分類及特點

沉降法分辨率高，當粒度分布不規則或呈現“多峰”情況時，更能突出該方法的優點。但只有被測顆粒需滿足球形單分散條件才能應用Stokes定律，其測試時間較長、操作相對復雜。目前，重力沉降與離心沉降相結合的新式沉降儀應用廣泛，是一種傳統理論與現代技術相結合的儀器，在智能化、自動化方面是很大的進步。

3.電阻法

電阻法最早由英國CoulterWH提出，又稱Coulter計數法，其是依據均勻分散在電解液中的顆粒通過小孔管的小孔時，由于顆粒排開部分電解液而導致電阻發生變化，產生電壓脈沖，脈沖經過放大、甄別和計數，從演算的數據可測得顆粒大小分布。

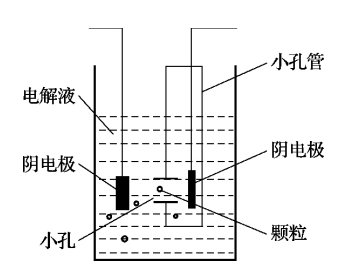

電阻法原理圖

該方法的測試范圍0.5～1000μm。

電阻法因其測量迅速、重復性好、分辨率高、分析結果精確等優點在各領域應用廣泛。此外，該方法不受顆粒材質、形貌、折射率以及光學特性的影響，幾乎適用于所有類型顆粒的測量。但其易發生堵孔故障，小孔管的孔徑越小，對電解質的雜質含量要求越高。隨著技術發展，研究實時在線、實現連續測量和滿足各行業實時監測是電阻法的發展方向。

4. 顯微鏡法

顯微鏡法是唯一一個可以直接觀察顆粒形貌且能實現單個顆粒測量的顆粒分析方法，該方法首先將待測樣品放大，然后經CCD攝像機成像，圖像通過采集卡由模擬信號變成數字信號并存儲于計算機中，最后根據特定方法計算各個顆粒的粒度。

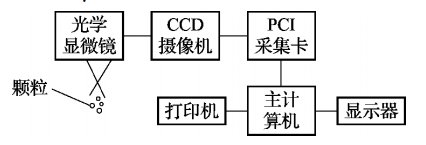

顯微鏡法原理圖

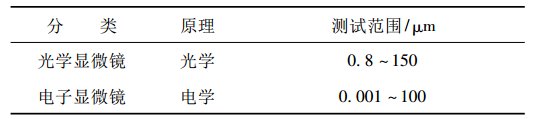

顯微鏡法分類及特點

該方法的測試范圍0.8～150μm。

直觀是顯微鏡法最突出的特點，隨著數字圖像處理技術的發展，對顯微鏡法的理論研究更加深入且其應用范圍更加廣泛。

5. 光散射法

光散射法是目前發展最快、應用范圍最廣的顆粒測試方法，其在石油化工、水利治理、地質、環境演變、制藥、水泥生產、河流泥沙以及粉末冶金等領域均有應用。光散射法分為靜態光散射法(SLS)和動態光散射法(DLS)兩大類。

5.1靜態光散射(SLS)法

SLS法于1976年被Swithenbank等人首次提出，其基于夫瑯禾費衍射、Mie散射和Doppler光散射理論等理論，依據不同顆粒散射能量空間分布的差異來確定顆粒的大小。

該方法主要用于測量范圍0.5～300μm。

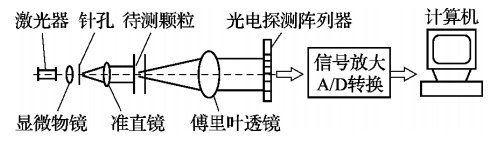

SLS原理圖

基于SLS原理的激光粒度儀是各領域使用最多的顆粒測試類儀器。

5.2動態光散射(DLS)法

DLS是目前分析亞微米級顆粒的主要方法，1964年Cummins首次提出DLS，到1976年才生產出產品，但僅限專業人員使用。該方法以布朗運動和動態光散射為理論依據，測試范圍3～1000nm，測試下限3～5nm。

SLS與DLS的比較

6.超聲衰減譜法

經典的聲學理論模型-ECA是超聲衰減譜法的主要理論模型，其是根據超聲波在顆粒兩相介質傳遞過程中的衰減譜來表征顆粒粒度分布。該方法的測量范圍0.005～3000μm。

近年來，對超聲衰減譜法的理論研究也取得新進展，通過對超聲衰減譜法的反演算法-遺傳算法及散射和衰減系數進行參數優化，其算法具有更好的穩定性和抗噪性。

超聲衰減譜法操作便捷、測量時間短、對高濃度樣品可實現非浸入式在線分析，但目前僅能實現濃度測量。

7.小角X射線散射法(SAXS)

SAXS是表征納米級顆粒的常用方法。當X射線照射樣品時，相應的散射角2ϴ≤5°時，稱為X射線小角散射，這種散射效應的根本原因是物質內部1至數納米尺度的電子密度的起伏。

該方法的測試范圍1～300nm，如果儀器的光強很高，測量下限可小于1nm。隨著SAXS技術的發展，SAXS的應用領域不斷拓展。

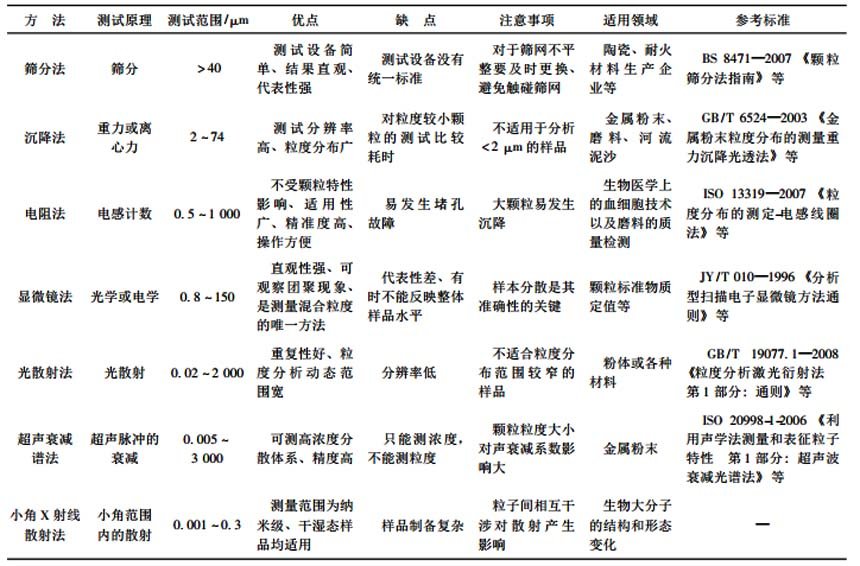

顆粒測試不同方法比較

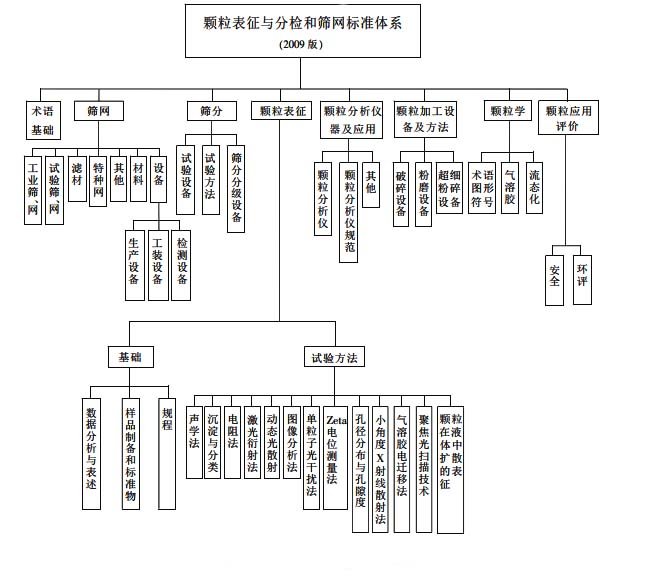

顆粒表征體系及應用方向

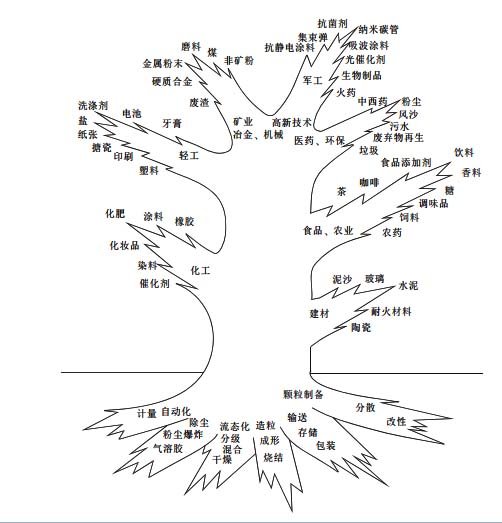

顆粒/粉體工業樹

部分顆粒測試儀器相關公司一覽：(排名不分先后)

丹東百特儀器有限公司

http://www.bettersize.com/

珠海歐美克儀器有限公司

http://www.omec-instruments.com/

大昌洋行（上海）有限公司

http://www.dksh-instrument.cn/

濟南微納顆粒儀器股份有限公司

http://www.jnwinner.com/

英國富瑞曼科技有限公司

http://www.ftpowder.com/

美國麥克儀器公司

http://www.micromeritics.com.cn/

諾澤流體科技（上海）有限公司

http://www.noozle.com.cn/

德國新帕泰克有限公司

http://www.sympatec.com.cn

北京誠驛恒儀科技有限公司

http://www.chinyeetech.com

北京飛馳科學儀器有限公司

https://www.fritsch.cn

成都精新粉體測試設備有限公司

http://www.jingx.com/

珠海真理光學儀器有限公司

http://www.linkoptik.com

北京精微高博科學技術有限公司

http://www.jwgb.net

貝士德儀器科技（北京）有限公司

http://www.beishide.com/

山東耐克特分析儀器有限公司

https://caigou.ctrl.com.cn/com/sdnaikete01/

英國馬爾文儀器有限公司

https://www.malvernpanalytical.com.cn

北京京儀康光光學儀器有限公司

http://www.jykangguang.cn

丹東市皓宇科技有限公司

http://www.hylology.com

儒亞科技（北京）有限公司

寧波瑞柯偉業儀器有限公司

http://lxtester.51sole.com

上海奧法美嘉生物科技有限公司

http://www.pssnicomp.cn

上海精密科學儀器有限公司

http://www.sh1717.cn/jingkeall/

參考資料：

吳麗等.顆粒測試技術發展現狀及應用進展

余方等.我國顆粒測試及篩網標準化工作現狀及展望
