中國粉體網(wǎng)訊  I^-/I₃^-氧化還原電對是一類重要的電子傳遞載體，應(yīng)用于染料敏化太陽能電池和鋰氧氣電池等能量儲存和轉(zhuǎn)換器件。在鋰氧氣電池中，這類電對又被稱為氧化還原媒介體（Redox Mediators），作為液相催化劑能夠有效分解放電產(chǎn)物過氧化鋰，顯著降低充電過電位，提高能量利用效率。目前液相催化劑面臨的關(guān)鍵問題之一是穿梭效應(yīng)，其氧化態(tài)擴散到具有強還原性的鋰金屬負(fù)極，發(fā)生副反應(yīng)導(dǎo)致催化劑被持續(xù)消耗。近日，中國科學(xué)院上海硅酸鹽研究所高性能陶瓷和超微結(jié)構(gòu)國家重點實驗室孫宜陽研究員和張濤研究員通過強溶劑化效應(yīng)和正極吸附的協(xié)同作用，改變了眾所周知的化學(xué)反應(yīng) I^-+I₂→I₃^-的方向，從而將液相催化劑I₂錨定在正極，從源頭處解決了液相催化劑與鋰金屬的副反應(yīng)。相關(guān)研究成果以“Inverting Triiodide Formation Reaction by Synergy between Strong Electrolyte Solvation and Cathode Adsorption”為題發(fā)表在Angewandte Chemie International Edition 上(2019，DOI: 10.1002/anie.201910427）。論文第一作者為上海硅酸鹽所博士研究生張曉平。

在鋰氧氣電池中，液相催化劑I-在充電時被氧化成I₃^-和I₂，該研究團隊通過合理的設(shè)計發(fā)現(xiàn)采用RuO₂正極和二甲基亞砜（DMSO）電解液相結(jié)合，能夠有效地將I₂分子固定在正極。主要原因是DMSO溶劑對I₂具有強溶劑化作用，RuO₂對I₂具有強吸附效果，二者的結(jié)合可以改變眾所周知的化學(xué)反應(yīng)I^-+I₂→I₃^-的方向。在前期研究中，RuO₂被發(fā)現(xiàn)是一類穩(wěn)定的非碳催化劑，在鋰氧氣電池中能夠有效降低充電過電位（Energy Environ. Sci.，2015，8，1992-1997）。該團隊近期的研究工作也表明RuO₂在離子液體基鋰氧氣電池中也能夠在高庫倫效率下穩(wěn)定循環(huán)（J. Mater. Chem. A.,2018，6, 12945-12949，封面熱點論文）。最近該研究團隊采用鋰氧氣電池中兩種常見的電解液TEGDME和DMSO，在兩種電解液中分別溶解50 mM LiI 和10 mM I₂，用來模擬LiI在電池充電狀態(tài)時以LiI₃的形式存在。同時加入0.2g RuO₂，發(fā)現(xiàn)只有在DMSO電解液中，I₃^-的拉曼峰和紫外吸收峰消失，表明RuO₂只有結(jié)合DMSO電解液，才能將化學(xué)反應(yīng)I^-+I₂→I₃^-的方向逆轉(zhuǎn)，從而使得RuO₂正極能夠有效吸附I₂。

為了進一步探索TEGDME和DMSO兩種電解液產(chǎn)生不同吸附現(xiàn)象的深層原因。結(jié)合拉曼光譜和分子動力學(xué)模擬發(fā)現(xiàn)，在DMSO電解液中I₂的拉曼峰發(fā)生了大幅偏移，且I-I鍵長度延長，從而證實了DMSO電解液對I₂分子的強溶劑化效應(yīng)是產(chǎn)生不同吸附現(xiàn)象的原因。

利用這一新發(fā)現(xiàn)的化學(xué)現(xiàn)象，研究團隊進一步組裝了鋰氧氣電池，采用RuO₂納米顆粒做正極，基于TEGDME電解液的電池，在前10圈的循環(huán)過程中，充電過電位在逐步上升，而基于DMSO電解液的電池，充電過電位在逐步下降。證明了在DMSO電解液中，RuO₂可以有效地將I₂錨定在RuO₂正極上，不但提高了催化效率，而且抑制了I₂在電解液中擴散，避免了其與鋰金屬接觸發(fā)生副反應(yīng)，從而有效提高了電池的循環(huán)穩(wěn)定性。

該研究表明強溶劑化效應(yīng)和正極吸附的協(xié)同作用可將反應(yīng)I^-+I₂→I₃^-的方向反轉(zhuǎn)，并且利用這一新發(fā)現(xiàn)的化學(xué)現(xiàn)象巧妙地解決了鋰空氣電池中液相催化劑與鋰金屬發(fā)生副反應(yīng)的難題。I₃^-生成反應(yīng)的反轉(zhuǎn)從本質(zhì)上改變了I₂分子和I^-在電極/電解液界面處的局部濃度和分布狀態(tài)，從而導(dǎo)致熱力學(xué)和相關(guān)動力學(xué)行為的改變。類似的非質(zhì)子溶劑特殊的溶劑化效應(yīng)在能量儲存和轉(zhuǎn)換器件中的應(yīng)用值得進一步探索。

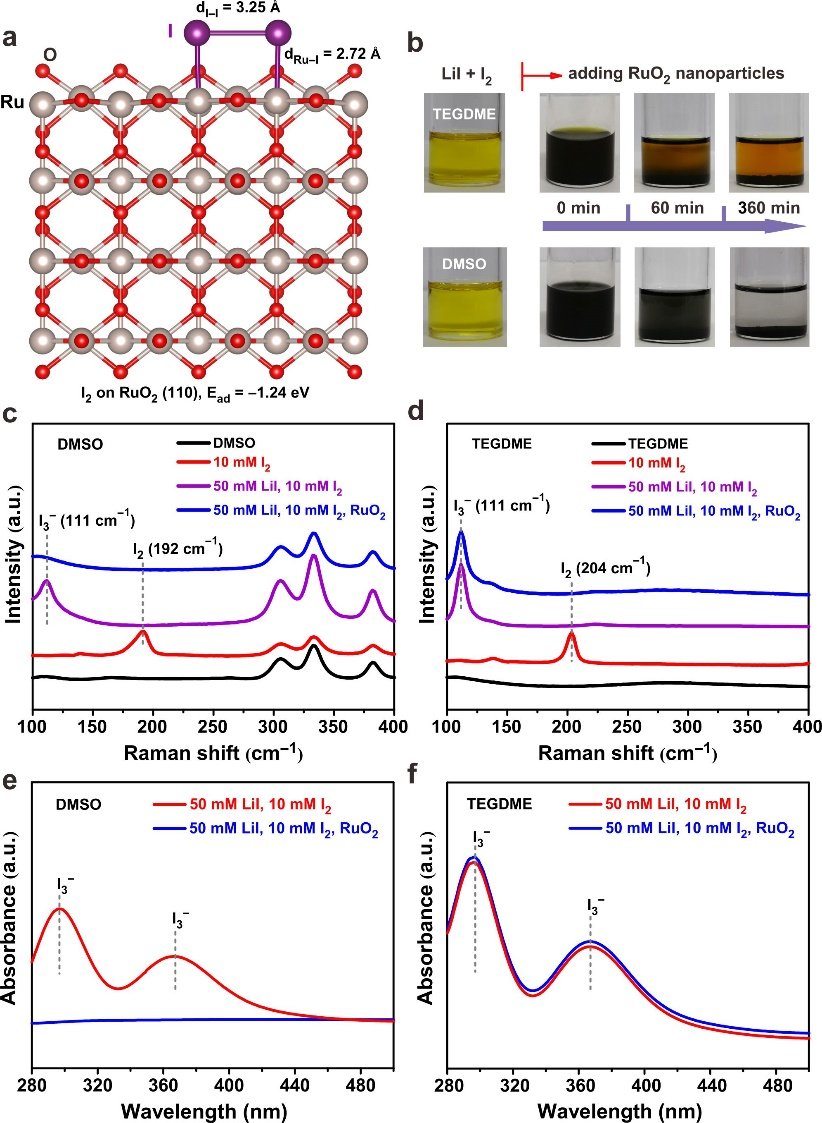

RuO₂ 在DMSO電解液和TEGDME電解液的吸附實驗

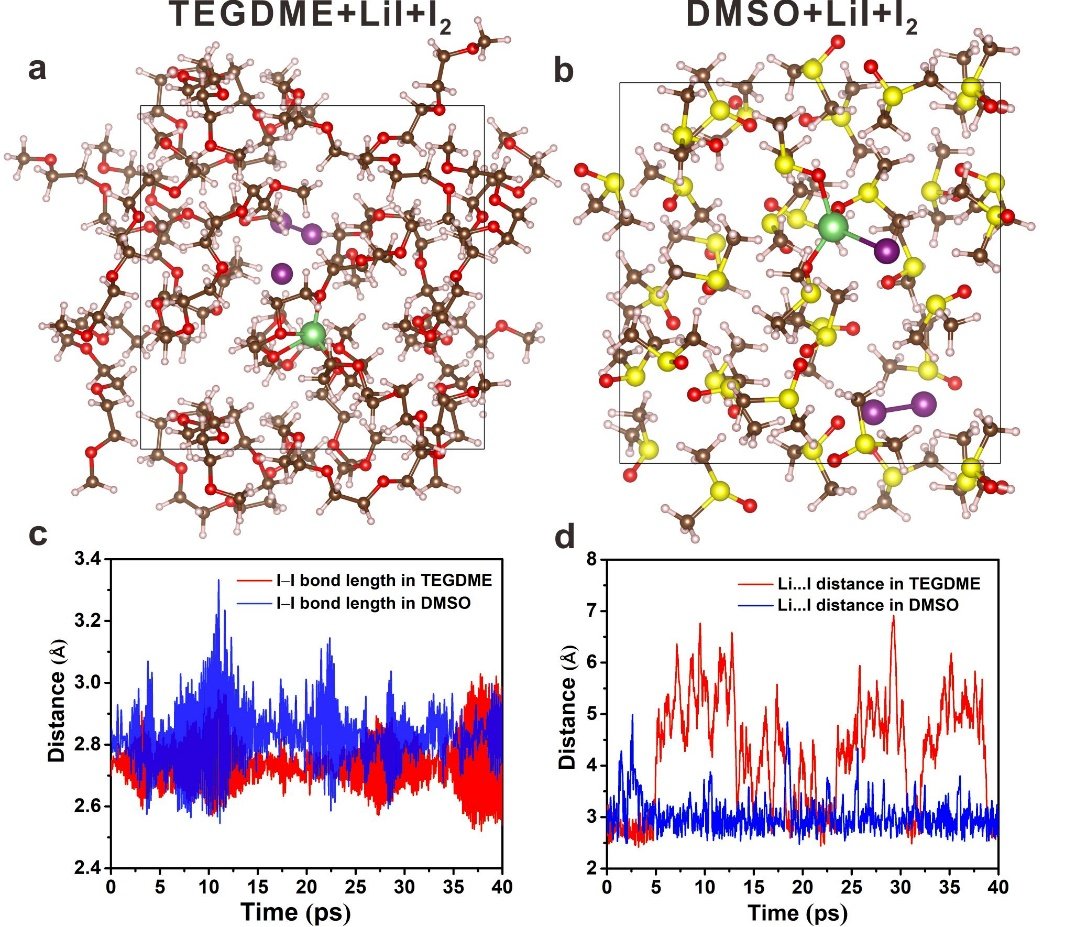

I₂/LiI在DMSO電解液和TEGDME電解液中的分子動力學(xué)模擬

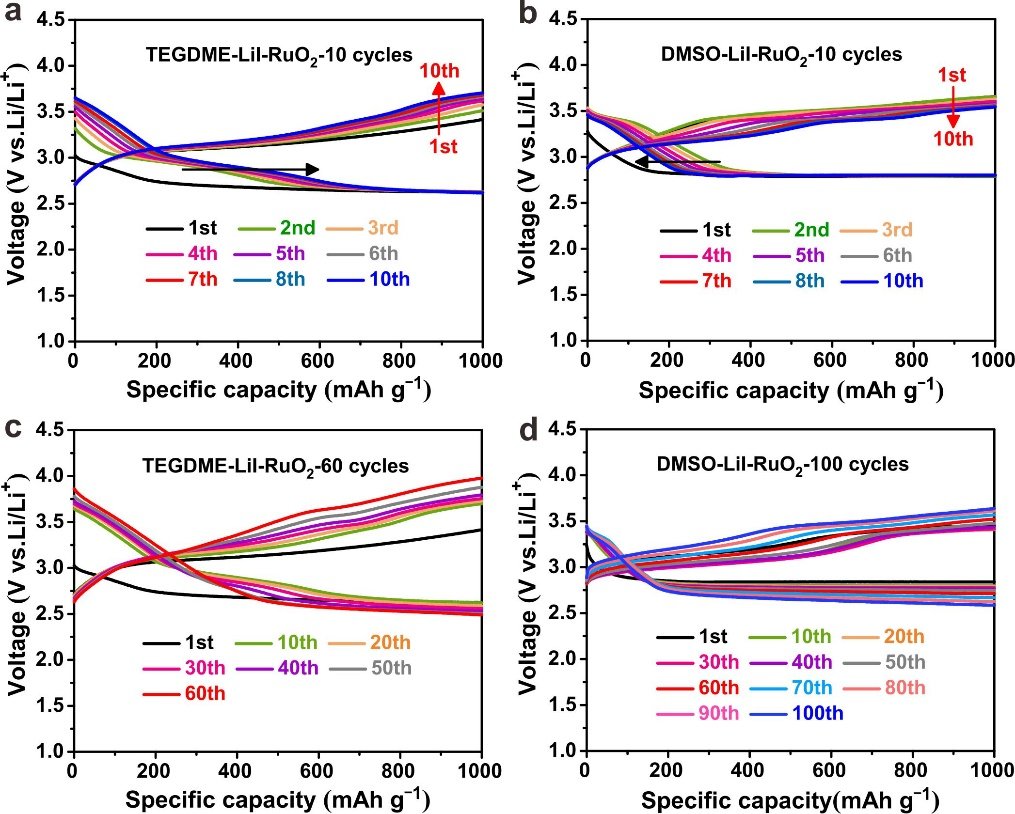

基于DMSO電解液和TEGDME電解液的鋰氧氣電池的電化學(xué)性能

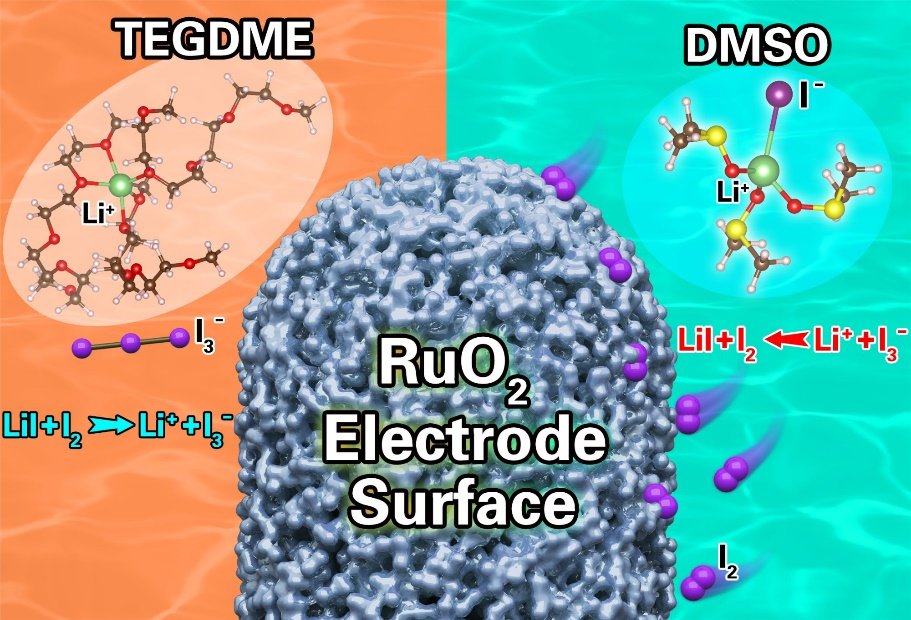

RuO₂ 在DMSO電解液和TEGDME電解液的吸附機理

（中國粉體網(wǎng)編輯整理/墨玉）

注：圖片非商業(yè)用途，存在侵權(quán)告知刪除！
