中國粉體網訊  超細粉體材料由于具有特殊的性能，被廣泛應用于環保、化工、食品、醫藥及新材料等產業。而超細粉磨是其重要的深加工手段之一。隨著超細粉體技術的進步，相應的超細磨設備在不斷的完善。

球磨機——高能球磨機

目前，業內主要以物理機械研磨方法得到超細、納米級粉體。以機械作用力作為粉碎力場的超微粉碎裝置之一為介質磨機。介質磨機因其研磨介質主要呈球狀，而被行業上稱為介質球磨機、球磨機。常規的介質球磨機主要利用研磨介質與物料之間的相互作用使得物料粉碎，其包括一個繞其自身軸線旋轉的筒體，通過筒體的旋轉帶動筒內的研磨介質呈瀉落、拋落狀態從而實現物料的研磨和沖擊。球磨機是高能耗型，磨介消耗大，內襯使用壽命短。在傳統球磨機設備的基礎上，業內發展了高能球磨機。

高能球磨機工作原理：在研磨過程中物料與介質磨球、磨球與磨球、磨球與磨罐壁之間高速沖擊、碾壓、摩擦，使處于其中的物料收到強大的沖擊力、剪切力和壓縮力等多種力的作用而發生形變斷裂，從而實現了物料的超微粉碎。

高能球磨機的基本分類：根據高能球磨機的工作原理和特點不同，行業上較為常用的高能球磨機一般將分為攪拌式、振動式、行星式球磨機三類。

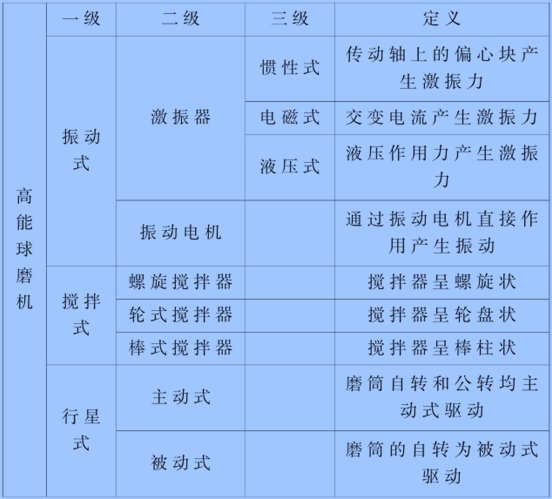

高能球磨機技術分解表

振動球磨機則是靠筒體的多維振動帶動筒內的介質運動來實現物料細碎，利用研磨介質在高頻振動下對物料進行沖擊、摩擦、剪切。攪拌式球磨機是通過筒內高速旋轉的攪拌器將強大動能直接傳遞至研磨介質和物料，使得物料和研磨介質之間相互發生激烈的碰撞、摩擦和剪切運動，從而使得物料被徹底粉碎。行星式球磨機是通過傳動系統使球磨筒體即產生公轉又繞筒體中心軸線自轉（即行星運動）帶動磨腔內的研磨介質，在這種行星運動下可產生強大的離心力從而使得筒體內部的研磨介質產生強烈的沖擊研磨作用。其中，攪拌式球磨機是高能球磨機中應用最為廣泛的一類。

粉體超細研磨的新趨勢——干法臥式砂磨機

對高能球磨機全球申請人的申請量進行統計分析，從國外主要申請人來看包括德國NETZSCH、瑞士BUEHLER、日本MITSUIKOZAN、德國FRITSCH等，其中，德國NETZSCH（耐馳）公司展現出了強大的科研實力。

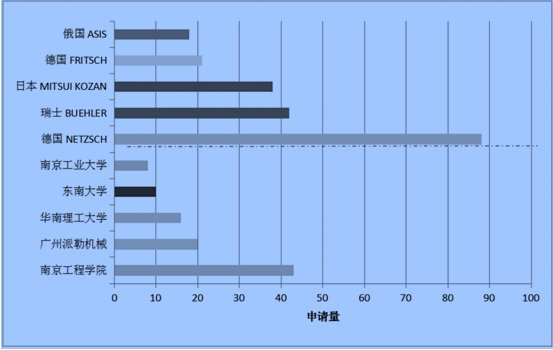

重點申請人專利申請總量統計表

德國耐馳于1873年成立，擁有超過140年的經驗。耐馳是世界干濕法研磨技術領域主導廠家之一，也是領先世界熱分析與熱物性儀器以及泵和計量加藥系統供應商。2016年，德國耐馳收購西班牙阿肯圖。阿肯圖是一個有150年歷史的公司，主要方向是碳酸鈣的研磨和分級設備研發和產品設計，以及系統整線工程。收購阿肯圖之后，增加了干磨設備。

在非金屬礦領域球磨機應用較為廣泛，但是其瓶頸在于能量輸入率低。為了解決能量輸入問題，耐馳研發了干法臥式砂磨機。

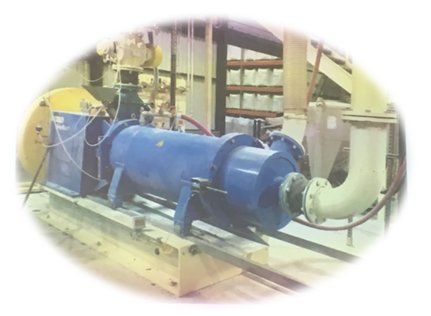

Pamir設備實物圖

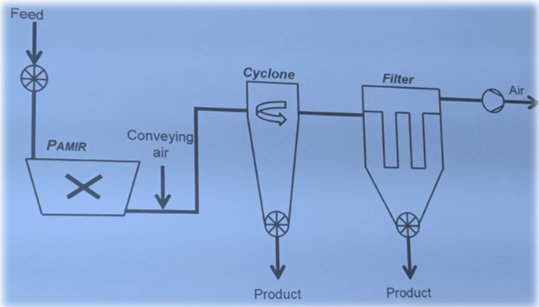

開路工藝流程圖

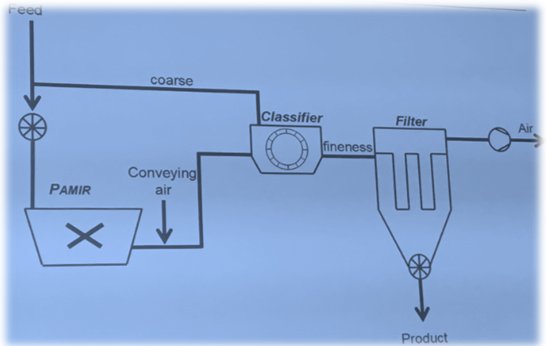

閉路循環工藝流程圖

干法臥式砂磨機適用于碳酸鈣、再生水泥、陶瓷顏料、熟料、白云石、粉煤灰、石英、滑石、鈦白粉等物料。

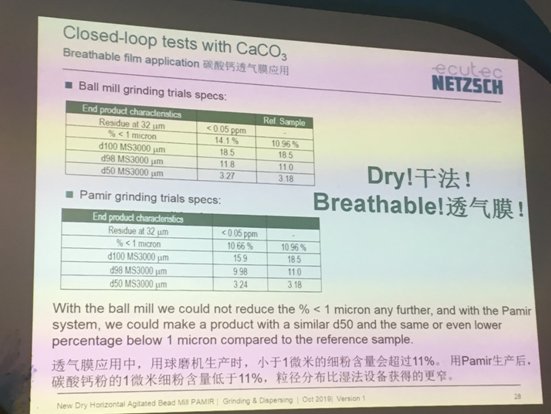

干法砂磨機Pamir和球磨機的對比

選用碳酸鈣物料進行試驗，對比干法砂磨機Pamir和球磨機。發現碳酸鈣透氣膜應用中，用球磨機生產時，小于1微米的細粉含量會超過11%。用Pamir生產后，碳酸鈣粉的1微米細粉含量低于11%，粒徑分布比濕法設備獲得的更窄。經過試驗，Pamir研磨介質裝填量推薦在55%。在產品小于45微米時，Pamir能耗更有優勢，約降低17%-37%。進料尺寸限制少，大多數情況下6mm直徑的鋼珠能達到最佳效果。

小結

耐馳收購阿肯圖后，加強了礦物領域的產品線。整體而言，Pamir設備的輸入功率在22-1.000kW，占地面積小，可實現超細加工，開路和閉路循環工藝均可，內襯研磨介質可用氧化鋯陶瓷，具有冷卻系統（為鈦白粉等對溫度敏感物料解決溫度過熱問題），返料更少，維護方便。此外，Pamir設備節能高效的實現，也與選用的分級設備有一定關系。

參考資料：

孫靜文.高能球磨機專利技術分析,2019

朱寧一.粉體超細研磨新趨勢——干法臥式砂磨機（2019IPB會議報告）

德國耐馳官網
