【原創】國內碳化硅半導體企業大盤點


來源:中國粉體網   初末

[導讀]  碳化硅是目前發展最成熟的第三代半導體材料,擁有禁帶寬度大、器件極限工作溫度高、臨界擊穿電場強度大、熱導率等顯著的性能優勢,在電動汽車、電源、軍工、航天等領域具有廣闊的市場前景。

中國粉體網訊  碳化硅是目前發展最成熟的第三代半導體材料,擁有禁帶寬度大、器件極限工作溫度高、臨界擊穿電場強度大、熱導率等顯著的性能優勢,在電動汽車、電源、軍工、航天等領域具有廣闊的市場前景。

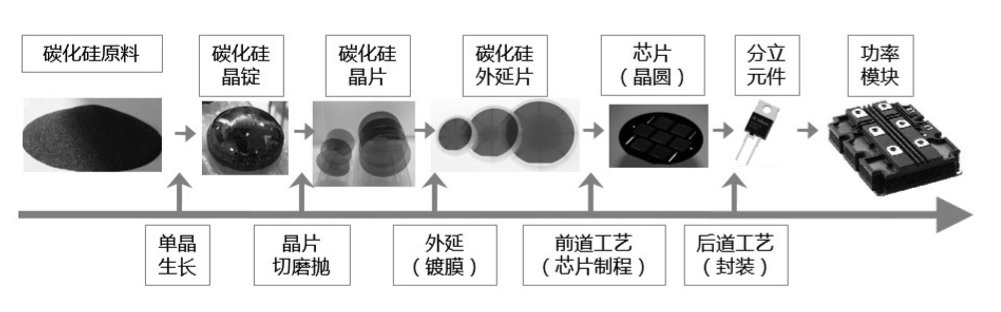

碳化硅半導體產業鏈


碳化硅半導體產業鏈主要包括高純粉料、單晶襯底、外延片、功率器件、模塊封 裝和終端應用等環節。

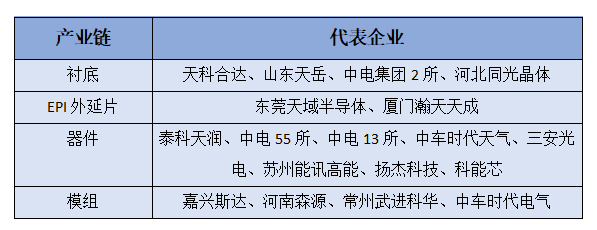

國內碳化硅半導體產業鏈代表企業


襯底企業


天科合達


北京天科合達半導體股份有限公司于2006年9月由新疆天富集團、中國科學院物理研究所共同設立,是一家專業從事第三代半導體碳化硅(SiC)晶片研發、生產和銷售的高新技術企業。公司為全球SiC晶片的主要生產商之一。


總部公司設在北京市大興區生物醫藥基地,擁有一個研發中心和一個集晶體生長-晶體加工-晶片加工-清洗檢測的全套碳化硅晶片生產基地;全資子公司—新疆天科合達藍光半導體有限公司位于新疆石河子市,主要進行碳化硅晶體生長。


山東天岳


山東天岳公司成立于2010年11月,是以碳化硅半導體襯底材料為主的高新技術企業。公司投資建成了第三代半導體材料產業化基地,具備研發、生產國際先進水平的半導體襯底材料的軟硬件條件,是我國第三代半導體襯底材料行業的先進企業。


河北同光晶體


河北同光晶體有限公司成立于2012年,位于保定市高新技術開發區,主要從事第三代半導體材料碳化硅襯底的研發和生產。公司主要產品包括4英寸和6英寸導電型、半絕緣碳化硅襯底,其中4英寸襯底已達到世界先進水平。目前,公司已建成完整的碳化硅襯底生產線,是國內著名的碳化硅襯底生產企業。


中科集團2所


中科集團二所成立于1962年,是專業從事電子先進制造技術研究和電子專用設備研發制造的國家級研究所。目前,二所已形成以液晶顯示器件生產設備、半導體及集成電路制造設備、特種工藝設備為主的電子專用設備和以太陽能多晶硅片、三代半導體SiC單晶拋光片為主的半導體材料兩大業務方向,能夠?yàn)橛脩籼峁┕に嚭驮O(shè)備的系統集成服務。


外延片企業


東莞天域半導體


天域成立于2009年,是中國第一家從事碳化硅 (SiC) 外延晶片市場營銷、研發和制造的私營企業。2010年,天域與中國科學院半導體研究所合作,共同創建了碳化硅研究所。


廈門瀚天天成


瀚天天成電子科技(廈門)有限公司成立于2011年3月,是一家集研發、生產、銷售碳化硅外延晶片的中美合資高新技術企業,已形成3英寸、4英寸以及6英寸的完整碳化硅半導體外延晶片生產線,并滿足600V、1200V、1700V器件制作的需求。


器件/模組企業


泰科天潤


泰科天潤是中國第三代半導體碳化硅功率器件產業化倡導者,并擁有目前國內唯一碳化硅器件生產線。作為國內唯一一家碳化硅研發生產和平臺服務型公司,泰科天潤核心產品以碳化硅肖特基二極管為代表,其中600V/5A~50A,1200V/5A~50A和1700V/10A等系列的碳化硅肖特基二極管產品已經投入批量生產。


嘉興斯達


嘉興斯達半導體股份有限公司成立于2005年4月,是一家專業從事功率半導體芯片和模塊尤其是IGBT芯片和模塊研發、生產和銷售服務的國家級高新技術企業。總部位于浙江嘉興,在上海和歐洲均設有子公司,并在國內和歐洲設有研發中心,是目前國內IGBT領域的領軍企業。公司主要產品為功率半導體元器件,包括IGBT、MOSFET、IPM、FRD、SiC等等。


中車時代電氣


株洲中車時代電氣股份有限公司是中國中車旗下股份制企業,其前身及母公司——中車株洲電力機車研究所有限公司創立于1959年。


2017年12月,中車時代電氣總投資3.5億元人民幣的6英寸碳化硅產業基地技術調試成功,2018年1月首批芯片試制成功。這是國內首條6英寸碳化硅生產線,獲得了國家“02專項 ”、國家發改委新材料專項等國家重點項目支持,是中車時代電氣的重點投資項目之一,實現碳化硅二極管和MOSFET芯片工藝流程整合,成功試制1200V碳化硅肖特基二極管功率芯片。


揚杰科技


揚州揚杰電子科技股份有限公司成立于2006年8月2日。2014年1月,公司在深交所創業板掛牌上市。公司集研發、生產、銷售于一體,專業致力于功率半導體芯片及器件制造、集成電路封裝測試等領域的產業發展。


公司主營產品為各類電力電子器件芯片、功率二極管、整流橋、大功率模塊、DFN/QFN產品、SGT MOS及碳化硅SBD、碳化硅JBS等,產品廣泛應用于消費類電子、安防、工控、汽車電子、新能源等諸多領域。


參考資料:

半導體圈子.國內第三代半導體(氮化鎵 碳化硅)廠商盤點

全球半導體觀察.國內碳化硅產業鏈企業大盤點

劉興昉、陳宇.碳化硅半導體技術及產業發展現狀

各公司官網
