中國粉體網訊 氣流粉碎是利用高速氣流使顆粒摩擦或產生沖擊實現顆粒粉末化的技術，在工作過程中需要進行顆粒分級，以將合格顆粒篩選出機器，從而提高粉碎效率、節約能耗。
◆氣流粉碎是顆粒之間的沖擊或碰撞
氣流粉碎是一種利用高速氣流(300～500m/s)或過熱蒸汽(300～400℃)的能量使顆�；ハ喈a(chǎn)生沖擊、碰撞和摩擦，從而導致顆粒粉碎的設備。高速氣流是通過安裝在粉碎機周邊的噴嘴，將高壓空氣或高壓熱氣流噴出后迅速膨脹來產生的，由于噴嘴附近速度梯度很大，因此絕大部分的粉碎作用發生在噴嘴附近。在粉碎室內顆粒與顆粒之間的碰撞頻率，遠遠高于顆粒與器壁的碰撞，也就是說氣流粉碎的主要粉碎作用是顆粒之間的沖擊或碰撞。
氣流粉碎技術分解
◆工業用氣流粉碎機的五種類型

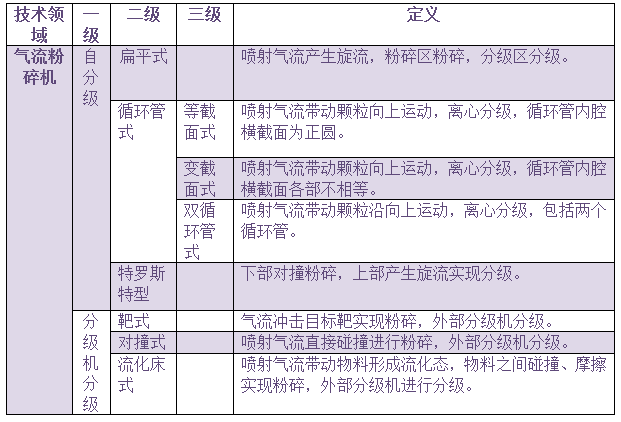

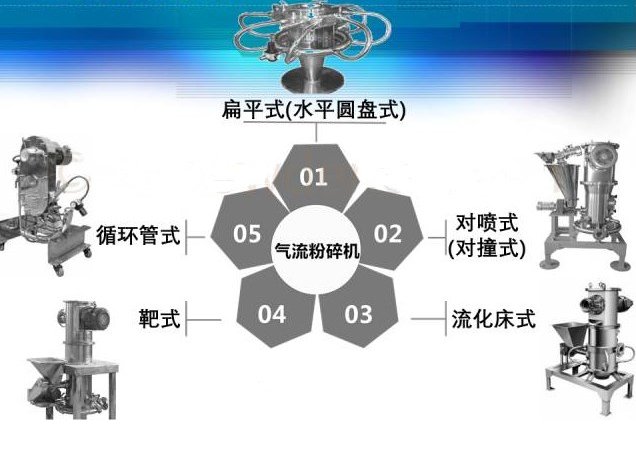

工業上應用的氣流粉碎機有五種類型：扁平式、循環管式、靶式、對沖式、流化床式。
圖片來源：網絡
（1）扁平式氣流粉碎機
扁平式氣流粉碎機由粉碎室、氣流分配室、捕集器三部分組成。
扁平式氣流粉碎機工作原理示意圖
設備優勢：
▪自分級功能
▪無機械轉動部件
▪產品粒度分布可通過調整參數控制在很窄的范圍內
▪對產品污染少
▪還可以采用過熱蒸氣作為粉碎介質，粘度低、不帶靜電，可減少粉碎后物料的二次內聚現象。
（2）循環管式氣流粉碎機
循環管式氣流磨，又稱為立式環形噴射式氣流磨，也具有內分級作用。粉碎腔為一垂直O(jiān)形循環通路，噴嘴置于粉碎腔底部�？煞譃榈葓A截面和變截面循環管式氣流磨。其中用得最多的是JOM系列（也稱O型）變截面循環管式氣流磨。

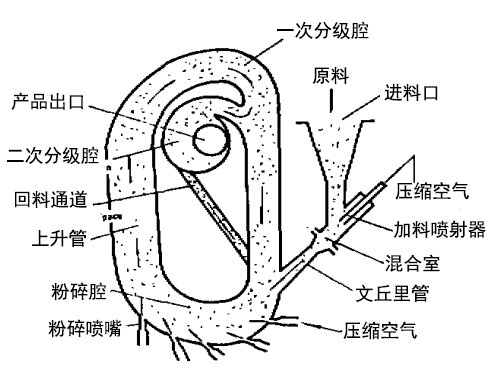

QON循環式氣流粉碎機工作原理示意圖
（3）靶式氣流粉碎機
靶式氣流粉碎機是最早也是能量利用率較高的一種氣流粉碎方式。物料在噴管中，與輸入氣流相混合并得到加速，混合氣流經噴嘴射出后，沖擊到前方設置的沖擊靶上獲得粉碎。由于靶的硬度一般都較大，所以這種撞擊方式的粉碎強度較大，能夠加工具有一定彈性而較難粉碎的物料，但剛性靶在碰撞過程中很容易磨損，需要使用一些耐磨的材料或者對靶進行特殊的處理來減小磨損。
（4）對沖式氣流粉碎機
對沖式氣流粉碎機在粉碎腔內，相對安裝兩個噴嘴。采用兩股高速氣流裹挾要粉碎的顆粒物互相碰撞來達到粉碎效果，具備有較高的能量利用率，能夠有效防止氣流粉碎機高速由于高速?zèng)_擊而導致部件受損，可促使被粉碎顆粒污染的問題得以迎刃而解。
設備優勢：
▪粉碎速度快
▪撞擊力強
▪能耗低
（5）流化床式氣流粉碎機
流化床式氣流粉碎機在立式圓筒形粉碎腔內底部設有噴嘴，或在殼壁徑向設有噴嘴，空氣經噴嘴射入，對由送料器送入筒內的物料進行加速和沖擊粉碎，粉碎腔頂部設有分級器，物料在粉碎腔內形成流化床。
設備優勢：
▪更加優異的分散性能
▪可憑借分級設備對產品力度予以調節
▪對設備部件造成的磨損相對較小
▪能耗較低
▪可被應用到大規模化的工業生產之中
◆從專利申請方面看氣流粉碎設備的發展

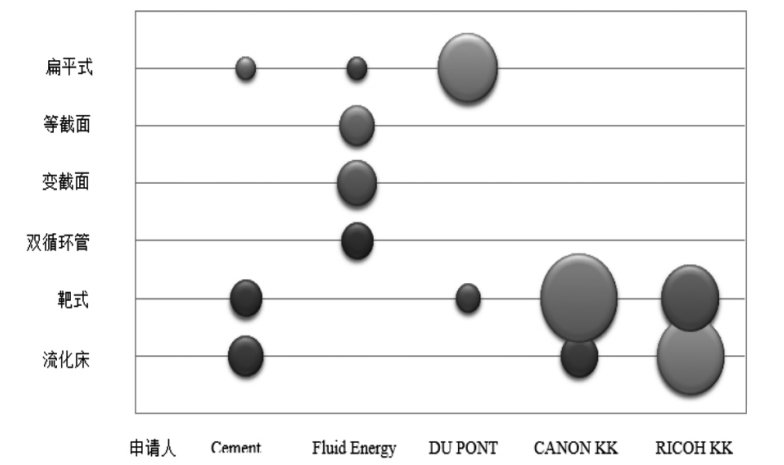

▪從氣流粉碎專利申請量上來看，氣流粉碎的重要申請人集中在日本、美國、德國三個工業強國中，這可能與工業化水平化程度相符合。
▪從圖可知，專利申請比較少，這在一定程度上反映出該領域不存在明顯技術優勢的行業巨頭，技術較分散。
▪重要申請人中沒有出現中國申請人，這反映中國國在氣體粉碎領域的技術含金量不高，總體呈現的是一種大而不強的形態。
◆影響氣流粉碎機粉碎效果的因素
據了解，氣流粉碎機粉碎效果受氣固比、進料粒度、工質溫度、工質壓強以及粉碎助劑因素影響。
（1）氣固比
若氣固比過小，氣流的動能就會不足，進而影響產品細度，反之，氣固比過高，不僅會浪費能源，甚至?xí)夯承┪锪系姆稚⑿阅堋?/p>
（2）進料粒度
在粉碎堅硬物料時，對于進料的粒度也有較嚴格的要求。就鈦粉而言，粉碎煅燒料時需要控制在100～200目；粉碎表面處理后的物料一般為40～70目，不能超過 2～5目。
（3）工質溫度
當工質的溫度過高時，氣體的流速會加快。以空氣為例，室溫下的臨界速度為 320m/s，當溫度升到 480℃時，臨界速度可以提高到 500m/s，即動能增加了150%，因此提高工質的溫度有利于提高粉碎的效果。
（4）工質壓強
工質的壓強是產生噴氣流速度的主要參數，也是影響粉碎細度的主要參數。
一般而言，工質壓強越高，速度越快，動能就越大。技術人員表示，這主要取決于物料的可粉碎性和細度要求。
（5）粉碎助劑
氣流粉碎機在粉碎過程中，如果添加恰當?shù)姆鬯橹鷦�，不僅能提高粉碎的效率，還能提高產品在介質中的分散性能。
◆未來超細氣流粉碎設備的發展趨勢
（1）提高單機產量，減小單位產品能耗
具體做法就是提升設備向大型化方向發展。目前已經有部分企業研發出了年產量超過6000L的大型立式攪拌磨以及處理量超過155m3的大型臥式攪拌球磨機。設備的大型化是提升單機產量，降低單位產品能耗最為重要的一項措施。
另外，選用現代技術手段來進行超細粉設備的研發同樣也是提升粉碎效率、提高產量并且降低單位產品能耗的一項主流趨勢。
（2）提升產品細度，加強設備粉碎極限
隨著大量的高新技術與新型材料的生產研發，對粉體產品細度的要求越來越高，環保、生物醫學材料、航空航天隱身材料研發等方面，均需要用到超微粉體。未來，超微粉體將是超細粉體領域最為重要的一項發展趨勢，市場上對于粒徑在1μm以下的超微粉體加工設備與技術需求性也越來越強。
（3）產品細度與粒度分布的在線調控
這一方面的發展是超細粉碎生產線能夠達到智能化控制最為關鍵的一項前提要求�，F(xiàn)代超細粉體加工企業常常是依據市場對于超細粉體的需求來進行產品類型的生產調整，因而，相關的加工設備能夠達到一定的調控與適應效果，并且要求自動調節工作狀況能夠規避人工調節的低精度與滯后性。
參考文獻：
▪劉攀.氣體粉碎專利技術分析
▪趙西往等.扁平式氣流粉碎機超微粉碎布洛芬的工藝研究
▪賀睿華等.無機顏料用扁平氣流粉碎機的選型與應用
▪石學禮等.QON型循環管式氣流粉碎機
▪呂方等.國內氣流粉碎設備
▪俞成蛟等.超細氣流粉碎設備的現狀及發展趨勢
