国产在线 | 日韩,疯狂做受xxxx高潮不断,影音先锋女人aa鲁色资源,欧美丰满熟妇xxxx性大屁股

【綜合】非金屬礦物的煅燒工藝


來源:中國粉體網(wǎng)   茜茜

[導(dǎo)讀]  煅燒是天然化合物或人造化合物的熱離解或晶形轉(zhuǎn)變過程,此時(shí)化合物受熱離解為一種組成更簡單的化合物或發(fā)生晶形轉(zhuǎn)變。煅燒作業(yè)可用于直接處理礦物原料以適于后續(xù)的工藝要求,也可用于化學(xué)選礦后期處理以制取化學(xué)精礦,滿足用戶對產(chǎn)品的要求。影響煅燒過程的主要因素為煅燒溫度、氣相組成、化合物的熱穩(wěn)定性等。

中國粉體網(wǎng)訊  非金屬礦是相對于金屬礦而言的礦物總稱。已經(jīng)探明的非金屬礦物達(dá)91種?茖W(xué)、高效地綜合開發(fā)和利用非金屬礦物資源,是非金屬礦加工行業(yè)的必然發(fā)展趨勢。


煅燒是天然化合物或人造化合物的熱離解或晶形轉(zhuǎn)變過程,此時(shí)化合物受熱離解為一種組成更簡單的化合物或發(fā)生晶形轉(zhuǎn)變。煅燒作業(yè)可用于直接處理礦物原料以適于后續(xù)的工藝要求,也可用于化學(xué)選礦后期處理以制取化學(xué)精礦,滿足用戶對產(chǎn)品的要求。影響煅燒過程的主要因素為煅燒溫度、氣相組成、化合物的熱穩(wěn)定性等。


◆石灰石煅燒

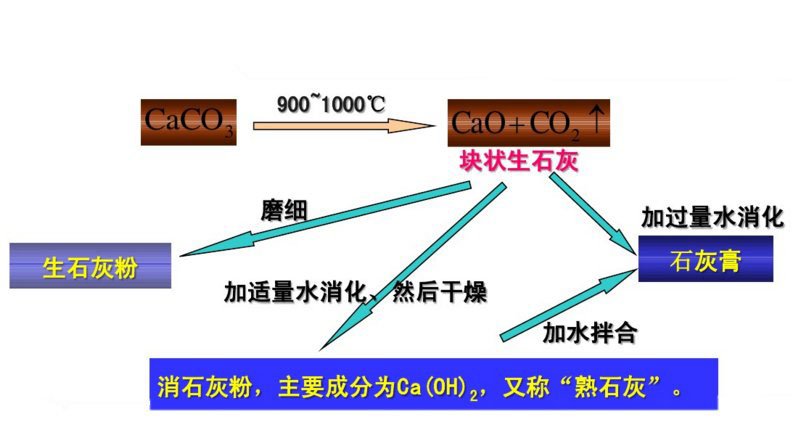

石灰石的主要成分是碳酸鈣,經(jīng)過煅燒制成生石灰可用于制備電石、灰鈣粉、石灰膏、輕質(zhì)碳酸鈣等產(chǎn)品,是重要的工業(yè)原料。煅燒是石灰石生產(chǎn)中很關(guān)鍵的一道工序。煅燒的好壞對后續(xù)產(chǎn)品的質(zhì)量影響很大。





由于石灰石原礦石形狀不規(guī)則,很難達(dá)到煅燒要求;粒度分布廣,難以保證煅燒的質(zhì)量;雜質(zhì)含量高,影響產(chǎn)品的質(zhì)量,因此需要對不達(dá)標(biāo)的石灰石進(jìn)行預(yù)處理。預(yù)處理包括破碎、清洗和分級。


高嶺土煅燒


高嶺土又稱瓷土,其主要礦物是高嶺石類礦物。經(jīng)過煅燒的高嶺土具有優(yōu)良的光散射能力和特殊的油墨吸收性,以及更好的收縮性、阻燃性、吸濕性和更高的強(qiáng)度、電阻率,用于造紙、塑料、電網(wǎng)改造、建筑等行業(yè),可以大大提高這些材料的使用性能。


高嶺土在加熱過程中會發(fā)生脫水、分解、析出新物相等物化變化,較為復(fù)雜,一般認(rèn)為,高嶺土在加熱過程主要包括兩個(gè)階段:脫水階段和脫水后產(chǎn)物的轉(zhuǎn)化階段。

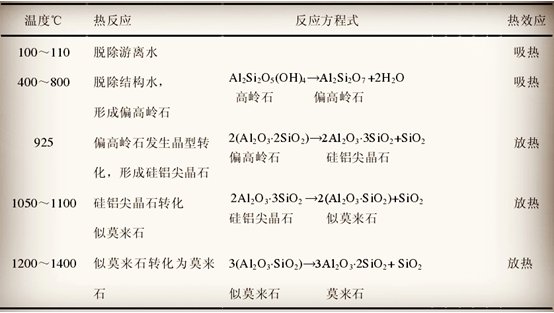

高嶺土煅燒機(jī)理


◆黑滑石煅燒


滑石是一種具有良好絕緣、耐熱、吸附、潤滑等性能的重要非金屬礦物材料。我國的滑石儲量巨大,但是中低品位的黑滑石居多。黑滑石加工的主要目的是提高其白度,除去黑滑石成分中所含有機(jī)碳。研究證實(shí),黑滑石經(jīng)過一定溫度和時(shí)間條件的煅燒,能轉(zhuǎn)化為白度要求的高品質(zhì)滑石。

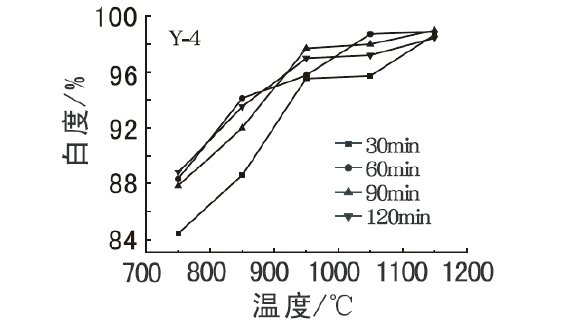

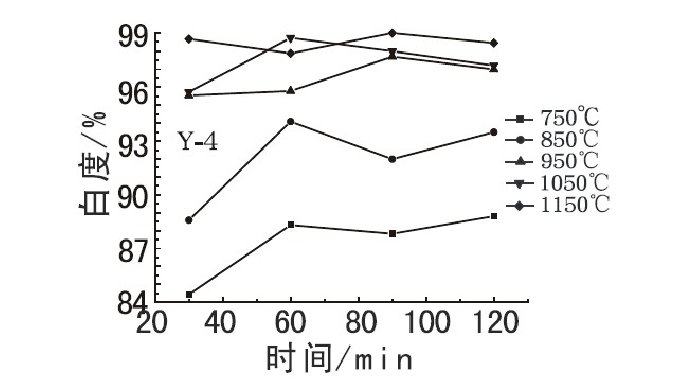

煅燒溫度對黑滑石煅燒增白影響效果圖




煅燒時(shí)間對黑滑石煅燒增白影響效果圖


董新營在《黑滑石煅燒加工工藝及關(guān)健設(shè)備研究》一文中,對黑滑石煅燒工藝中的成球、動(dòng)態(tài)煅燒關(guān)健技術(shù)和設(shè)備進(jìn)行研究。經(jīng)過分析研究,認(rèn)為黑滑石煅燒工藝流程為先細(xì)磨、再煅燒、后超細(xì),在黑滑石進(jìn)入回轉(zhuǎn)窯煅燒前對黑滑石粉進(jìn)行造粒成球處理。

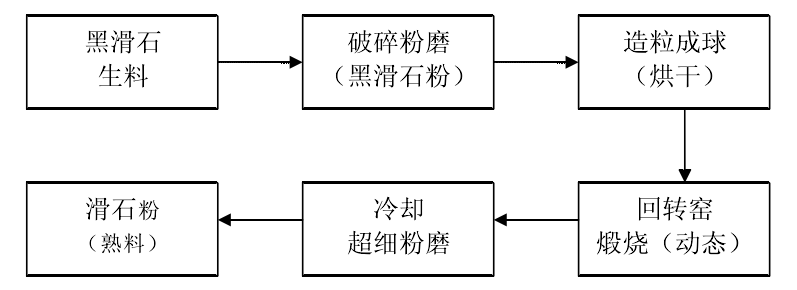

黑滑石煅燒加工工藝流程


該煅燒加工工藝非常適合于高純、高白煅燒滑石微粉的生產(chǎn),且生產(chǎn)規(guī)模化,可以實(shí)現(xiàn)提高產(chǎn)量、降低成本和環(huán)保節(jié)能的目的。


硅藻土煅燒


硅藻土是海洋內(nèi)或湖泊里生長的藻類死亡后的殘骸積沉到水底以后,經(jīng)自然變化作用,逐漸形成的非金屬礦物質(zhì)。其基本組分是含水的非晶質(zhì)二氧化硅,具有多孔性、密度小、比表面積大、強(qiáng)吸附性和耐高溫等優(yōu)良品質(zhì),這些理化特性在新材料領(lǐng)域中得到了廣泛應(yīng)用。

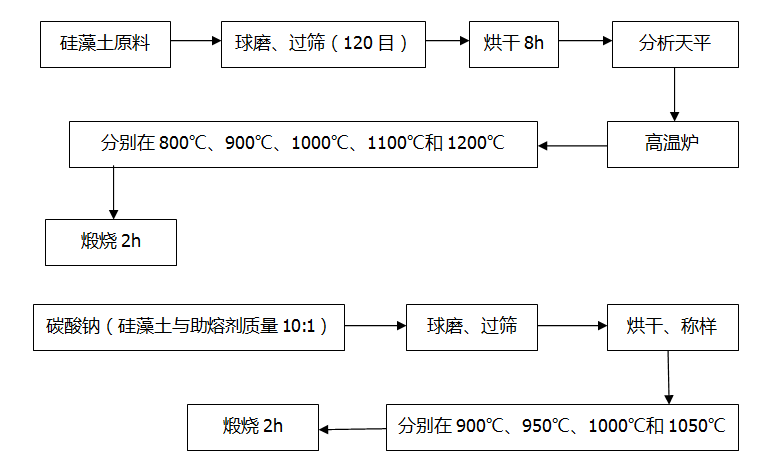

米增財(cái)?shù)仍凇豆柙逋领褵幚砑捌淇紫缎阅苎芯俊芬晃闹,運(yùn)用煅燒法以及添加助溶劑預(yù)處理手段,來探究其高溫?zé)Y(jié)下能否保持一定原始孔隙吸附性能。




結(jié)果表明,在800℃和900℃處理下硅藻土的平均孔徑增大,1000℃煅燒處理晶體結(jié)晶度增加,顆粒熔融液相產(chǎn)生,原始孔隙熔化縮小,比表面積和孔徑分布呈現(xiàn)縮小趨勢。硅藻土添加助熔劑煅燒處理,在950℃較低溫度下材料形成熔融玻璃化產(chǎn)物,煅燒溫度進(jìn)一步提高顆粒開始嚴(yán)重熔融,孔隙特征損失明顯。


◆菱鎂礦煅燒


菱鎂礦屬碳酸鹽類,方解石族,化學(xué)式為MgCO3,晶體屬三方晶系的碳酸鹽礦物。菱鎂礦礦床的成因主要為沉積變質(zhì)型、風(fēng)化殘積型和熱液交代型3種礦床。菱鎂礦常為致密塊狀集合體,呈無色或白色,有時(shí)略帶淺黃色、淺灰色或因其他雜質(zhì)的影響呈淺粉紅色。

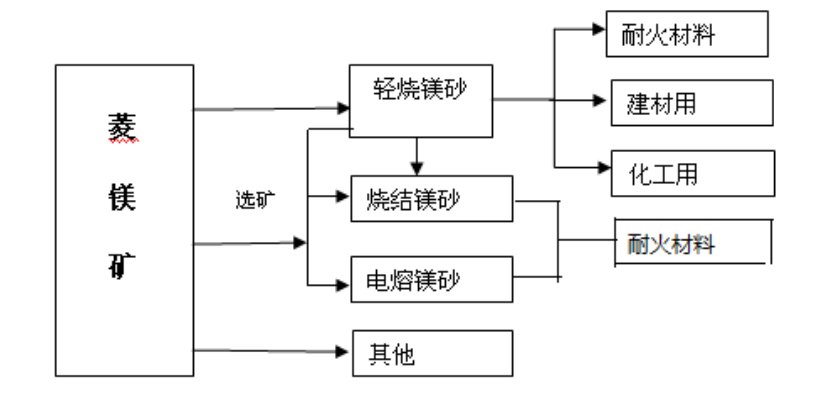

菱鎂礦的選冶加工示意圖


MgCO3加熱到700℃時(shí),分解為MgO和CO2;加熱到700~1000℃時(shí),成為輕燒鎂砂;加熱到1400~1800℃時(shí),成為重?zé)V砂;加熱到2500~3000℃時(shí),重?zé)V砂轉(zhuǎn)化為電熔鎂砂。

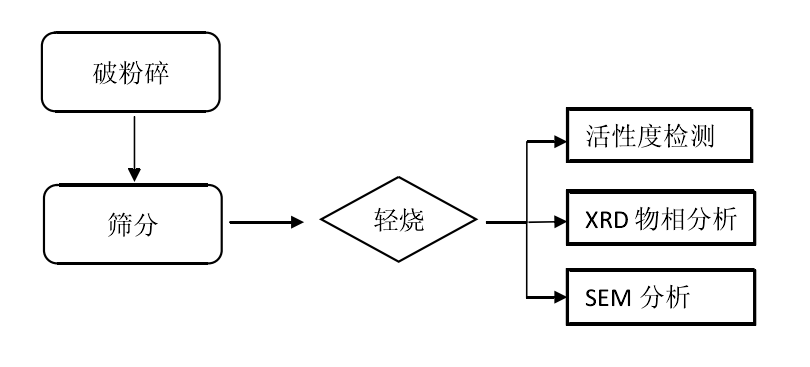

制備輕燒鎂粉工藝流程圖

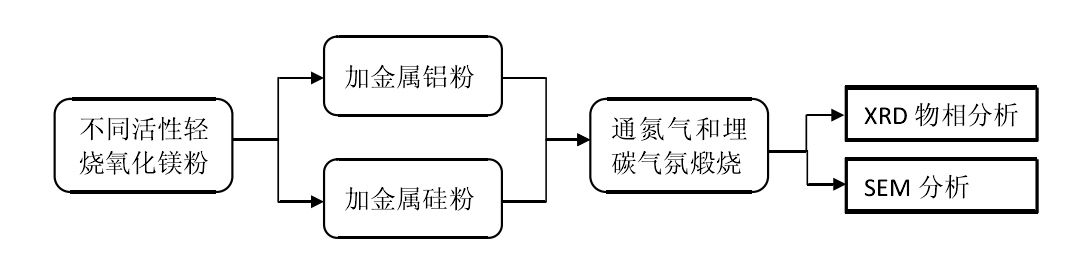

制備燒結(jié)鎂砂工藝流程圖


◆磷石膏煅燒


磷石膏石濕法磷酸生產(chǎn)工藝產(chǎn)生的副產(chǎn)品,其主要成分為CaSO4•2H2O、CaSO4•1/2H2O及CaSO4,還含有一些雜質(zhì)如有機(jī)物、氟、P2O5及少量金屬(鉀、鈉、錳、鐵等)。濕法磷酸工藝生產(chǎn)1t磷酸產(chǎn)生4.5~6t磷石膏,我國磷肥行業(yè)快速發(fā)展,磷石膏的排放量隨之增加,F(xiàn)用的建筑石膏以天然石膏為主,磷石膏中鐵和有機(jī)物等雜質(zhì)使其白度降低,在建材領(lǐng)域使用受限,故磷石膏作為建筑材料代替天然石膏的關(guān)鍵技術(shù)是除雜。具體有煅燒、堿改性、酸改性、水洗、篩分等方法。

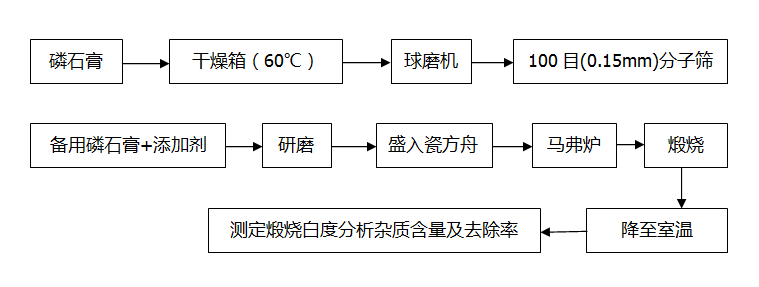

方官濤等在《磷石膏煅燒過程中添加劑對其雜質(zhì)和白度影響》一文中,對磷石膏進(jìn)行球磨、篩分,考察了煅燒溫度、煅燒時(shí)間、添加劑量對磷石膏中鐵、有機(jī)碳的脫除情況及磷石膏白度的影響進(jìn)行試驗(yàn)。




結(jié)果表明:煅燒條件為溫度475℃、時(shí)間2h,隨添加劑量增加,白度逐漸增大,加入NH4Cl2%與磷石膏充分研磨進(jìn)行煅燒,磷石膏白度由26.8%升高到87.12%,鐵去除率達(dá)到96.61%,有機(jī)碳去除率為44.90%。


◆伊利石煅燒


伊利石是一種富含鉀的云母類粘土礦物。我國伊利石資源豐富,主要分布在河南、浙江、吉林、內(nèi)蒙古、甘肅等地,吉林省安圖縣的伊利石資源十分豐富,已探明儲量達(dá)到1.4億t。


孫世陽曾以伊利石為研究對象,采用伊利石泥漿為原料進(jìn)行伊利石漂白試驗(yàn)的研究工作。研究了亞硫酸氫鈉—鋅粉漂白工藝、保險(xiǎn)粉漂白工藝和煅燒漂白工藝對漂白效果的影響。結(jié)果表明,伊利石白度由原礦的72%提高到80%、80.12%和81.2%。與亞硫酸氫鈉—鋅粉漂白工藝和保險(xiǎn)粉漂白工藝相比,煅燒工藝漂白可節(jié)約成本14%以上。

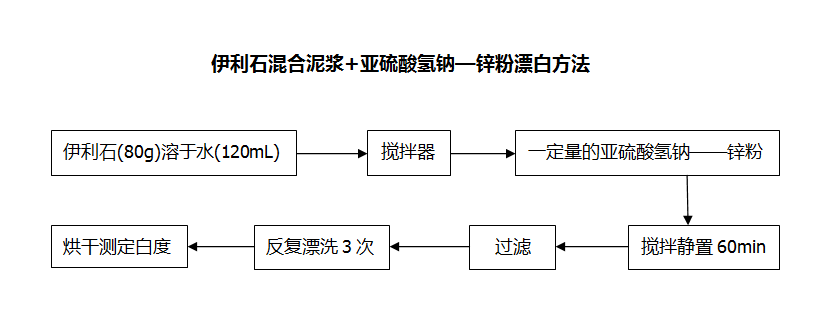

伊利石混合泥漿+亞硫酸氫鈉—鋅粉漂白方法

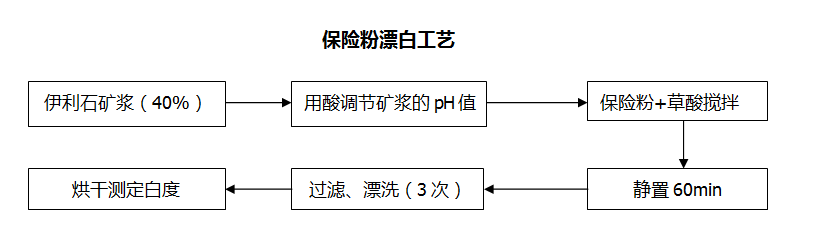

保險(xiǎn)粉漂白工藝

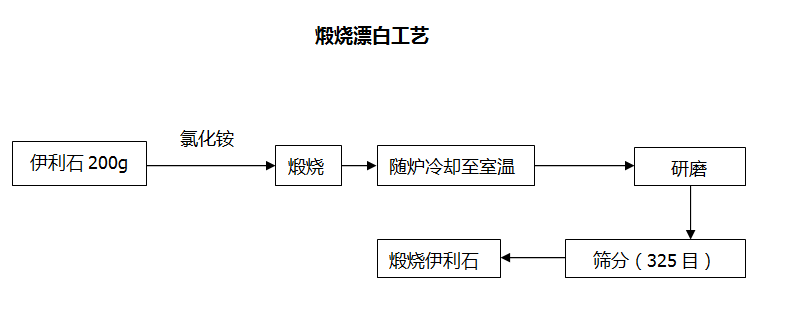

煅燒漂白工藝




◆蛇紋石煅燒


蛇紋石是一種含水的富鎂硅酸鹽礦物的總稱。我國的蛇紋石資源豐富。其主要成分是硅酸鎂,常伴生有鐵、鎳、鈷、鉻及少量的鉑族元素(如鉑、銠、銥)等。

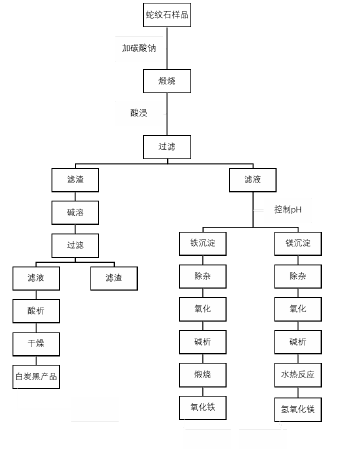

綜合利用蛇紋石有效成分的工藝流程圖


近年來對蛇紋石的開發(fā)利用范圍逐年擴(kuò)大,但目前國內(nèi)對蛇紋石的綜合提取和富集的研究以及復(fù)合工藝流程的設(shè)計(jì)仍然很少,缺乏對實(shí)現(xiàn)生產(chǎn)工藝綠色化、最終產(chǎn)品的高質(zhì)量、高附加值以及中間副產(chǎn)物的循環(huán)回收利用等方面的深入研究。


◆蛋白土煅燒


蛋白土又稱蛋白石,是一種含水非晶質(zhì)或膠質(zhì)的活性二氧化硅,其主要化學(xué)組成為SiO2,含水量為1%~14%,還含有少量Fe2O3、Al2O3、MgO、CaO、K2O、NaO和有機(jī)質(zhì)等。目前主要分布于我國黑龍江嫩江流域、大興安嶺地區(qū)和新疆北屯地區(qū)。

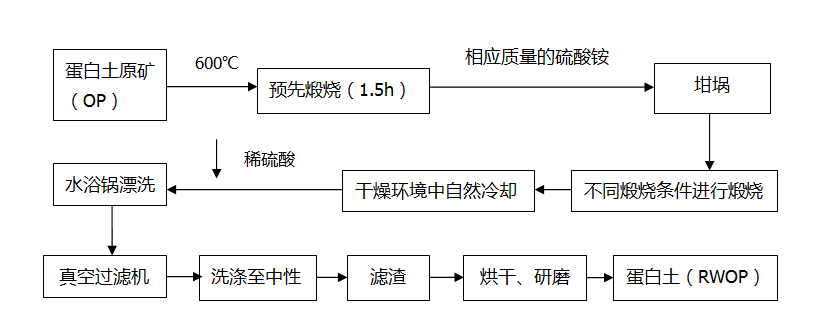

劉陽鈺等在《蛋白土硫酸銨煅燒增白工藝研究》一文中,首次采用預(yù)先煅燒的方法去除蛋白土中有機(jī)雜質(zhì)并將其中所含有的鐵元素轉(zhuǎn)化為Fe2O3,然后采用硫酸銨煅燒法來增白預(yù)先煅燒后的蛋白土。




結(jié)論:煅燒溫度500℃、硫酸銨添加量為蛋白土質(zhì)量的200%、煅燒時(shí)間為1h、升溫速度為5℃/min,此條件下,蛋白土的白度由原礦的22.1%提高到86.5%,F(xiàn)e2O3含量由原礦的2.54%降至0.09%。經(jīng)硫酸銨煅燒增白后的蛋白土所含鐵、鋁雜質(zhì)下降,純度顯著提高,SiO2含量從煅燒前的73.18%提高到88.79%,且煅燒后蛋白石的片狀結(jié)構(gòu)未被破壞。


◆凹凸棒石黏土煅燒


凹凸棒石黏土又名破縷石或縷縞石,我國學(xué)者許冀泉根據(jù)凹凸堡的諧音將這種礦物命名為“凹凸棒石”。在礦物學(xué)上,凹凸棒石黏土隸屬于海泡石族,是一種含水豐富Mg、Al的硅酸礦物鹽,其主要成分為凹凸棒石,另外還含有蒙脫石、伊利石、高嶺土、海泡石、蛋白石、石英、水云母等礦物。


◆白云石煅燒


白云石(CaCO3•MgCO3)是一種重要的冶金、建材及化工原料,廣泛應(yīng)用于金屬鎂制備(皮江法)、高爐煉鐵(熔劑)、生產(chǎn)堿性耐火材料、玻璃、陶瓷、鈣鎂磷肥和硫酸鎂等工業(yè)過程。白云石煅燒是皮江法煉鎂的第一步,也是煉鎂全流程中最大的由原料導(dǎo)致的CO2直接排放源,該過程發(fā)生的化學(xué)反應(yīng)如下:





回轉(zhuǎn)窯是傳統(tǒng)白云石煅燒的主要裝備,在煅燒過程中窯體連續(xù)轉(zhuǎn)動(dòng),使物料與高溫?zé)煔獬浞纸佑|。蔣濱繁等在《基于CO2循環(huán)的低碳高效白云石煅燒新工藝》一文中,針對白云石煅燒過程中 CO2 排放嚴(yán)重等問題,構(gòu)建了基于 CO2 循環(huán)載熱與資源化回收的白云石低碳煅燒豎窯新工藝。

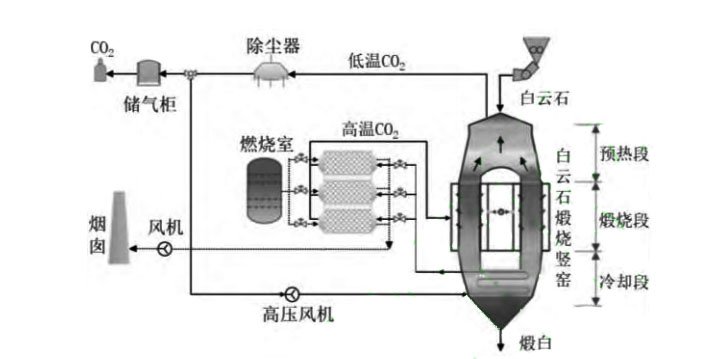

產(chǎn)物氣循環(huán)煅燒白云石與CO2資源化回收新工藝


參考文獻(xiàn):

董新營.黑滑石煅燒加工工藝及關(guān)健設(shè)備研究

劉陽鈺等.蛋白土硫酸銨煅燒增白工藝研究

陳鳴.蛇紋石有效成分的綜合利用

方官濤等.磷石膏煅燒過程中添加劑對其雜質(zhì)和白度影響

孫世陽.伊利石漂白工藝研究

張子英等.菱鎂礦的加工利用現(xiàn)狀及建議

米增財(cái)?shù)?硅藻土煅燒處理及其孔隙性能研究

蔣濱繁等.基于CO2循環(huán)的低碳高效白云石煅燒新工藝

推薦19

作者:茜茜

總閱讀量:5003118

相關(guān)新聞:
網(wǎng)友評論:
0條評論/0人參與 網(wǎng)友評論

版權(quán)與免責(zé)聲明:

① 凡本網(wǎng)注明"來源:中國粉體網(wǎng)"的所有作品,版權(quán)均屬于中國粉體網(wǎng),未經(jīng)本網(wǎng)授權(quán)不得轉(zhuǎn)載、摘編或利用其它方式使用。已獲本網(wǎng)授權(quán)的作品,應(yīng)在授權(quán)范圍內(nèi)使用,并注明"來源:中國粉體網(wǎng)"。違者本網(wǎng)將追究相關(guān)法律責(zé)任。

② 本網(wǎng)凡注明"來源:xxx(非本網(wǎng))"的作品,均轉(zhuǎn)載自其它媒體,轉(zhuǎn)載目的在于傳遞更多信息,并不代表本網(wǎng)贊同其觀點(diǎn)和對其真實(shí)性負(fù)責(zé),且不承擔(dān)此類作品侵權(quán)行為的直接責(zé)任及連帶責(zé)任。如其他媒體、網(wǎng)站或個(gè)人從本網(wǎng)下載使用,必須保留本網(wǎng)注明的"稿件來源",并自負(fù)版權(quán)等法律責(zé)任。

③ 如涉及作品內(nèi)容、版權(quán)等問題,請?jiān)谧髌钒l(fā)表之日起兩周內(nèi)與本網(wǎng)聯(lián)系,否則視為放棄相關(guān)權(quán)利。

粉體大數(shù)據(jù)研究
  • 即時(shí)排行
  • 周排行
  • 月度排行
圖片新聞
