中國粉體網訊  第三代半導體材料是我國“新基建”戰略的重要組成部分，作為第三代半導體的代表材料，碳化硅具有非常卓越的性能，在未來新基建中有著巨大的市場前景。

碳化硅半導體優勢明顯，市場迎來快速增長

作為第三代半導體的代表材料，碳化硅市場發展迅速。與硅材料相比，以碳化硅為襯底制造的半導體器件具備高功率、耐高壓、耐高溫、高頻、低能耗、抗輻射能力強等優點，可廣泛用于新能源汽車、5G通訊、光伏發電、軌道交通、智能電網、航空航天等現代工業領域。隨著下游行業對半導體率器件輕量化、高轉換效率、低發熱特性需求的持續增加，SiC在功率器件中取代Si成為行業發展的必然。

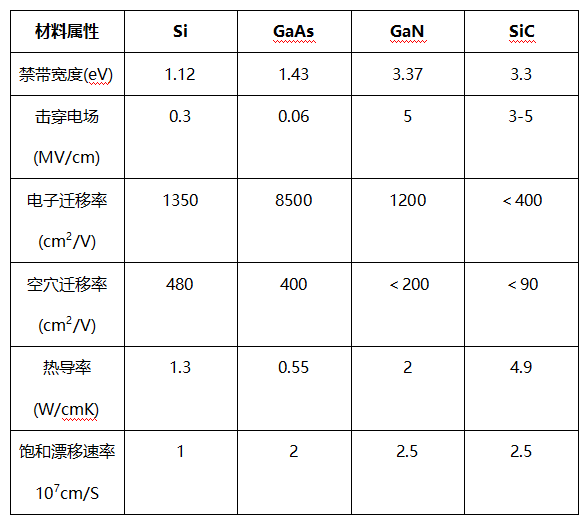

不同半導體材料性能對比

2014年全球碳化硅功率半導體市場僅為1.2億美元，隨著混合動力車、電動車、電源供應裝置與太陽能電力轉換器等市場需求不斷增加，全球SiC功率半導體市場將從2017年的3.02億美元快速增長至2023年的13.99億美元，年復合增長率達29%。到2020年市場規模達到35億元人民幣，并以40%的復合年均增長率繼續快速增長。

碳化硅半導體寡頭競爭格局明顯

碳化硅產業鏈可分為三個產業環節，一是上游襯底，二是中游外延片，三是下游器件制造。縱觀整個碳化硅產業，美日歐呈現三足鼎立態勢，寡頭競爭局面明顯。20世紀80年代以來，美、日、歐等發達國家為保持航天、軍事和技術強國地位，始終將寬禁帶半導體技術放在極其重要的戰略地位，投入巨資實施了多項旨在提升裝備系統能力。這些國家和地區在碳化硅半導體領域，已走在世界前列。SiC半導體器件產業化主要以德國英飛凌、美國Cree公司、GE和日本羅姆公司、豐田公司等為代表。

美國：早在1997年制定的“國防與科學計劃”中，美國就明確了寬禁帶半導體的發展目標。2014年美國又主導成立了以碳化硅為代表的第三代半導體產業聯盟，全力支持寬禁帶半導體技術。美國在SiC領域全球獨大，并且占有全球SiC市場70-80%的產量，擁有Cree、道康寧等具有很強競爭力的企業，Cree公司占據領跑者的位置。

日本：從1998年開始，日本政府持續資助寬禁帶半導體技術研究。2013年，日本將SiC材料體系納入“首相戰略”，認為未來50%的節能要通過SiC器件來實現，以便創造清潔能源的新時代。日本企業在設備和模塊開發方面具備優勢，典型企業為羅姆半導體、三菱電機、富士電機、松下等。

歐洲：2014年，歐盟啟動為期3年（2014-2017年）的，應用于高效電力系統的SiC電力技術研究計劃(SPEED)，總投入達1858萬歐元，7個國家的12家研究機構和企業參與了該計劃。歐洲擁有完整的SiC襯底、外延、器件、應用產業鏈，擁有英飛凌、意法半導體、Sicrystal、Ascatronl、IBS、ABB等優秀半導體制造商，在全球電力電子市場擁有強大話語權。

國內碳化硅半導體企業正全力趕超

與美日歐相比之下，我國碳化硅企業在技術、產能等方面雖然仍有欠缺，但當前我國碳化硅產業鏈已初具規模，具備將碳化硅產業化的基礎，國內企業有望在本土市場應用中實現彎道超車，一些代表性的企業如天科合達、山東天岳、河北同光等競爭力不斷提高。

天科合達

北京天科合達在碳化硅晶體生長、晶體加工、生長設備和制造方面深耕多年，工藝技術水平處于國內領先地位。2006年，該公司建立了國內第一條碳化硅晶片中試生產線。經過幾年發展，天科合達在國內率先研制出6英寸碳化硅晶片。目前，天科合達已實現2英寸至6英寸碳化硅晶片產品的規模化供應。

天科合達主要產品包括碳化硅晶片、其他碳化硅產品和碳化硅單晶生長爐。其中，碳化硅晶片為核心產品，2019年?duì)I收達到0.7億元、占2019年總營收的48.12%；2020年第一季度營收為0.2億元，占2020年第一季度營收的62.83%。2020年7月14日，上交所正式受理了天科合達科創板上市申請。

山東天岳

山東天岳公司成立于2010年11月，是以碳化硅半導體襯底材料為主的高新技術企業。公司投資建成了第三代半導體材料產業化基地，具備研發、生產國際先進水平的半導體襯底材料的軟硬件條件，是我國第三代半導體襯底材料行業的先進企業。山東天岳碳化硅產品主要有4H-導電型碳化硅襯底材料，其規格有2英寸、3英寸、4英寸以及6英寸，今后可以廣泛應用于大功率高頻電子器件、半導體發光二極管（LED），以及諸如5G通訊、物流網等微波通訊領域。

河北同光

河北同光晶體有限公司成立于2012年，主要從事第三代半導體材料碳化硅襯底的研發和生產。公司主要產品包括4英寸和6英寸導電型、半絕緣碳化硅襯底，其中4英寸襯底已達到世界先進水平。目前，公司已建成完整的碳化硅襯底生產線，是國內著名的碳化硅襯底生產企業。

參考資料：

楊璽、蘇丹等.簡析碳化硅在半導體行業中的發展?jié)摿?/p>

賀東葛、王家鵬等.碳化硅半導體材料應用及發展前景

芯東西.華為入股！國產碳化硅晶片龍頭沖刺科創板

中泰證券.《寬禁帶半導體行業深度：SiC與GaN的興起與未來》

樂晴智庫.碳化硅：第三代半導體關鍵材料
