中國粉體網訊 石英晶體的化學成分為SiO2，晶體屬三方晶系的氧化物礦物，即低溫石英（a-石英），是石英族礦物中分布最廣的一個礦物種。廣義的石英還包括高溫石英（b-石英）。
通過對其性質的利用，研制出諧振器等器件，在工業生產中發揮巨大的作用。例如石英表，就是利用其逆壓電效應制成石英晶體振蕩器，通過石英表中裝有的紐扣電池為石英晶體振蕩器與集成電路提供能量，從而穩定產生32768HZ的振蕩頻率，經過集成電路進行16級分頻和整形，最終輸出周期為2s的對稱方波（半個周期為1s)，脈沖直接驅動電機，使電機轉子每秒轉動一步，有了一秒這個時間的“原材料”，就能驅動鐘表，從而帶動輪系、針系來指示時間。
普通石英電子表每日誤差小于0.5秒，是機械表的幾十分之一，這主要?dú)w功于石英表中石英振蕩器高而穩定的振蕩頻率。人們?cè)陂L(zhǎng)期研究如何提高鐘表走時準確的過程中發現了一個原理，振蕩器的頻率越高，振蕩越穩定，抗干擾能力越強，手表就越準確。石英電子表的振蕩頻率為32768Hz，要比普通快擺機械表每秒3Hz的頻率高1萬倍。
看到這里，你肯定疑問石英晶體高而穩定的振蕩頻率是怎么來的吧？接下來，我們就了解下石英晶體的壓電效應與石英晶體其他的運用。
一、石英晶體的壓電效應
當石英晶體在某個方向受到機械應力的作用而變形時，其內部就會產生極化現象，同時在其表面會產生極性相反的電荷；當外力消失時，又恢復到不帶電狀態，當外力方向改變時，電荷極性也隨之改變，這種現象稱之為壓電效應。
反之，當石英晶體受到交變電場作用時，晶體將在一定方向上產生機械變形（機械振動）；當外加電場撤去后，該變形也隨之消失。這種現象稱為逆壓電效應，也稱作電致伸縮效應。
具有壓電效應的晶體稱之為壓電晶體，典型的壓電晶體就是石英晶體，壓電效應就是在石英晶體中被發現的。
二、石英晶體的運用
石英晶體振蕩器
石英晶體振蕩器是使用石英晶體作為諧振選頻電路的振蕩器。將石英晶體按一定的角切成薄片，在晶體切片的表面上裝上一對金屬極板，這樣就制成了石英晶體振蕩器。
石英晶體振蕩器是基于逆壓電效應原理制成的。當石英晶體受到交變電場時，石英晶體便會產生機械振動。由于石英晶體具有一定的固有振動頻率，當外加電場頻率等于其固有頻率時，便會產生諧振。這就是石英晶體可以作為諧振選頻電路的基本原因。石英晶體振蕩器具有極高的頻率穩定度，因而廣泛使用于要求頻率穩定度高的設備中，例如標準頻率發生器、脈沖計數器、石英鐘等。
石英晶體微天平

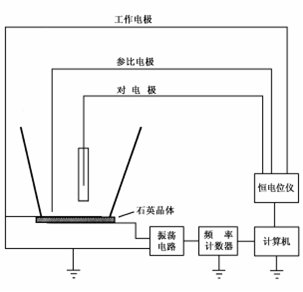

石英晶體微天平（Quartz Crystal Microbalance-QCM）是一種基于石英晶體的壓電效應對其電極表面質量變化進行測量的儀器。其發展始于上世紀60年代初期，是一種非常靈敏的質量檢測儀器，其測量精度可達納克級。
石英晶體微天平就是利用了石英晶體諧振器的壓電特性，將石英晶振電極表面質量的變化轉化為石英晶體振蕩電路輸出電信號的頻率變化，進而通過計算機等其他輔助設備獲得高精度的數據。
石英晶體微天平在醫療、化工、食品、生物醫學、環境監測、工業、軍事等領域中均得到了廣泛的應用。
壓電生物傳感器
（1）壓電免疫傳感器
壓電免疫傳感器的基本原理就是將抗體或抗原固定于石英晶體表面, 利用抗原與抗體的特異親合反應,當待測的抗原或抗體與所固定的識別物相互作用而產生特異吸附時,就會導致晶體表面質量負載的增加,所吸附的抗體或抗原的量可以通過傳感器的頻率變化加以監測。
（2）壓電基因傳感器
壓電傳感器測定DNA的基本原理是將單鏈DNA探針固定到晶體表面, 當序列與之互補的待測DNA在晶片上雜交形成雙鏈DNA時, 晶體的質量增加和產生表面粘彈性變化, 根據傳感器頻率變化和網絡分析加以測定。
參考資料
王秋菊.淺析石英晶體的壓電效應及應用
陳令新.壓電晶體傳感器的研究進展
李學利.石英晶體的識別、結構、工作原理及檢測方法
張洪光.指針式石英表的原理與維修
