中國粉體網訊  自石墨烯問世以來，一直受到物理學和材料學界的青睞，因其優異的電學性質、力學性質，量子結構上的特殊性，使其成為自然界中導熱、導電、強度最好的材料，同時也是目前自然界中最薄的材料。石墨烯復合材料極大地拓寬了其潛在的性能，已經在電子器件、液晶器件、能量存儲、傳感器等領域展現出了誘人的前景。

隨著石墨烯的火熱，各個學科領域逐步深入研究，目前已研制出很多石墨烯的制備方法，例如微機械剝離法、外延生長法、化學氣相沉積法、液相剝離法和氧化還原法等等。但是，上述方法或多或少都有自己的缺點，效率一般較低，并且有些方法還會破壞石墨烯的量子結構，大大影響了石墨烯的電學、熱學性能，所以高效、簡單、大規模化制備石墨烯成為目前相關領域的一大難點。

（左：中國粉體網的孔總；右：華睿納米的曾總）

石墨烯超聲制備原理

在“2019珠三角地區分散研磨設備企業之旅“中，中國粉體網記者了解到，廣東華睿納米當時正在研制使用超聲設備制備石墨烯。據了解，超聲法剝離石墨烯主要源于超聲波的空化效應，當液體在高能量的超聲波作用下，液體中的微小氣泡會周期性地經歷從生長、到收縮、最后破裂這一過程，伴隨破裂產生的沖擊波會立即作用在石墨體表面，相應的石墨體會產生壓應力波，根據壓應力波原理，當壓應力波傳播到石墨體的表面時，石墨體就會反射產生拉應力。因此，當無數微小氣泡破裂時，在石墨薄片之間的拉應力會不斷增加，直到剝離石墨烯薄片。

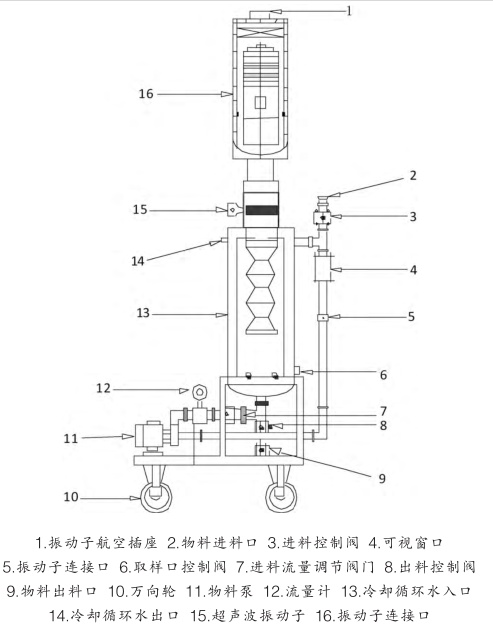

圖1：超聲波聲化學處理裝置結構示意圖

超聲制備石墨烯的過程

將超聲波驅動電源、反應釜釜體、超聲波振動子、物料進料口、物料泵按圖1進行組裝。并將冷卻循環水入口與外接水源連接，冷卻循環水出口與外接出水管道連接，并將物料流量調節閥、進料控制閥、出料控制閥和取樣口控制閥關閉。以石墨（如圖2:a）為原料，采用預插層后得到低氧化程度的膨脹石墨（如圖b），加在某種有機溶劑或水中，形成石墨烯預處理液（如圖c）；再借助超聲波、加熱或者氣流的作用，得到分散較好的石墨烯分散液（如圖d）；最后通過離心機分離或通過壓濾機對分散液進行壓濾，以得到石墨烯微片。

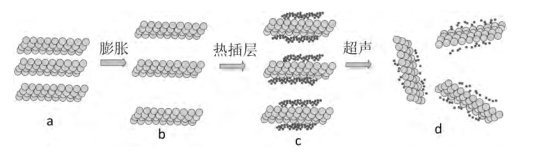

圖2：超聲制備石墨烯的過程圖

當石墨烯與有機溶劑表面相匹配時，它們的相互作用可以平衡剝離石墨烯薄片之間所需要的能量，再通過超聲處理，超聲波提供剝離作用力，起到剝離效果，增加超聲時間可以很好地提高石墨烯產率。調節超聲波電源的超聲功率同樣對石墨烯剝離效果有明顯影響，石墨烯的剝離效果取決于超聲功率與石墨烯層間范德華力的匹配程度，當適當增加超聲功率，石墨烯表面產生的拉應力大于石墨烯層間的范德華力，剝離效果也會明顯增加。

小結

實驗研究發現，通過對石墨的熱插層處理形成石墨烯預處理液，在超聲波的作用下，可以輕易地剝離出高品質石墨烯，并且石墨烯片層基本在10層以下。由于石墨烯超聲制備原理是基于“超聲空化作用”，不會造成石墨烯結構缺陷，保證了其形貌和性能完整，對大規模量產石墨烯具有重要的意義。

參考資料：

謝勇、趙曉東：大功率超聲設備制備石墨烯

謝勇：石墨烯超聲制備優化方法研究

（中國粉體網編輯整理/平安）
