中國粉體網訊  由于社會發展與環境的壓力，清潔能源在我國能源結構中的占比將逐步增大，常規性的天然氣資源以及煤層氣、頁巖氣等非常規性的天然氣資源將會成為未來的重要能源。這些能源的開采需要壓裂技術，更離不開壓裂支撐劑的配合。

什么是壓裂支撐劑？

壓裂支撐劑是油氣儲層改造中用來支撐壓裂人工裂縫的一種關鍵材料，是提高壓裂成功率和改造效率的關鍵。通過對壓裂支撐材料、設計和生產等技術的不斷創新，研發的高強度、高導流、低成本、特殊功能支撐劑可大幅提高油氣井產能，提升油氣勘探開發效益。預計2021年支撐劑用量將達到14100萬噸。

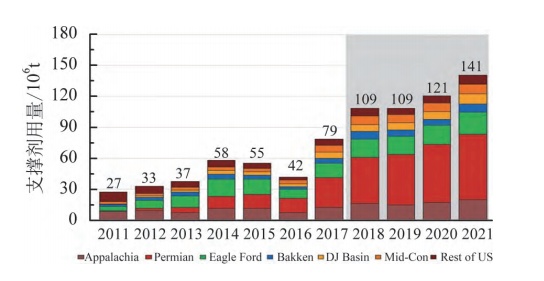

2011~2021年美國不同區塊壓裂支撐劑用量趨勢

在油氣開采過程中，壓裂支撐劑能夠增大裂縫的孔隙度，提高油氣的滲透率，從而達到了油氣增產的目的。質量好的支撐劑不僅能夠在較高的閉合應力下保持不破碎，同時還能提高裂縫的導流能力，直接提高油氣井的產量。而質量差的壓裂支撐劑一方面在地底高閉合應力下會破碎，從而堵塞裂縫，另一方面會對地層造成不可逆轉的破壞。因此，壓裂支撐劑的質量是水力壓裂的關鍵。

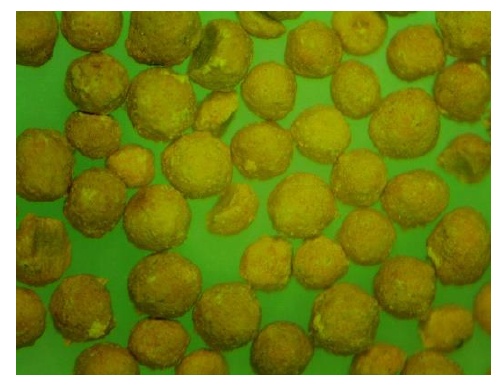

支撐劑顯微鏡照片

壓裂支撐劑材料發展現狀

石油支撐劑材料發展歷程可以分為5個階段：

第1階段（1947～1949年）：原標準石油公司首次引入Arkansas River河沙作為支撐劑（Hugoton油田壓裂實驗）。

第2階段（1950～1959年）：20世紀 50年代 ：采用礦砂作為支撐劑。

第3階段（1960～1969年）：采用圓球度較高的核桃殼、玻璃、塑料微珠

對支撐劑性能進行改良。

第4階段（1970～1979年）：鋁礬土燒結高抗壓強度的人造陶粒支撐劑，在壓裂過程中尾追一定量的覆膜支撐劑，解決了支撐劑回流、微粒運移導致裂縫導流能力下降的問題。

第5階段（1980年至今）：低、中密度陶粒支撐劑（優化添加材料）。

壓裂支撐劑的分類

按加工工藝及使用的原材料不同，支撐劑可以分為天然石英砂、覆膜砂和陶粒 3 類，盡管陶粒和覆膜砂的支撐性能明顯好于天然石英砂，但其成本較高。

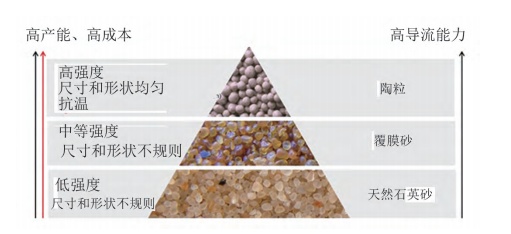

支撐劑導流能力金字塔圖

目前常用的石油壓裂支撐劑主要有天然材料和人造陶粒壓裂支撐劑兩類，天然材料包括石英砂、核桃殼以及金屬球等天然存在的固狀顆粒，人造陶粒支撐劑主要包括熔融噴吹法制備的陶粒、燒結陶粒以及樹脂覆膜陶粒。在所有的壓裂支撐劑中，應用最為廣泛的是石英砂和人造燒結陶粒壓裂支撐劑。

支撐劑主要屬性

壓裂支撐劑中用到的非金屬礦物

研究發現，無論是天然材料和人造陶粒壓裂支撐劑，在制造過程中都有非金屬礦物的參與。根據自然屬性的差異，支撐劑分為天然、人造，主要品種有天然石英砂、人造陶粒、覆膜支撐劑。

☆石英砂

2014年以來，北美地區采用石英砂為原料，通過技術及管理創新替代了陶粒，大幅降低了水力壓裂工程作業成本，助推了非常規油氣經濟高效開發。用低價格的石英砂（約120美元/t）替代陶粒（約480美元/t），目前北美地區支撐劑中石英砂占比已達96%。

另外，小粒徑石英砂成為北美地區支撐劑使用主流，2018 年北美地區開采頁巖氣所用的40/70 目和100 目兩種細砂之和約占所用支撐劑總量的70%以上，其中二疊盆地所用支撐劑中，細粒石英砂從2015 年開始占據主導地位，2019年40/70 目與100 目的細砂占比為80%，在3500m以深的深層100 目石英砂占比已超68.6%。

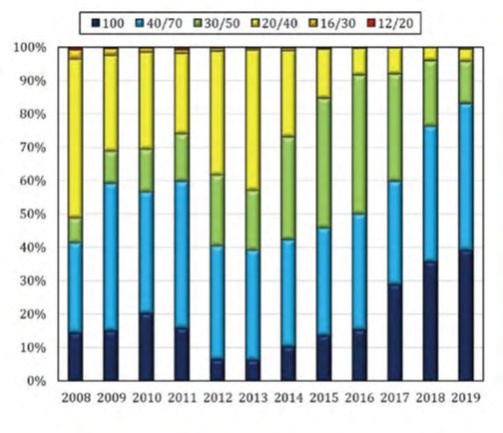

2008—2019 年北美地區頁巖氣支撐劑粒徑分布

☆人造陶粒

人造陶粒主要組分為鋁礬土礦石（氧化鋁）添加錳礦石、白云石、鉀長石、高嶺土，硅酸鎂或鋁土礦和高嶺土的混和物等為原料，經混料、造粒、干燥、燒結等過程制備得到。其圓球度高（粒徑均勻），孔隙度和滲透率，抗壓強度優于石英砂（分為中等強度、高等強度），高閉合應力下破碎率低。人造陶粒相對密度較高。目前，國內陶粒生產企業中密度、高密度陶粒支撐劑性能已接近國外同類產品，低密度支撐劑的產品與國外差距較大。相對而言，人造陶粒加工工藝復雜（稱量、磨粉、造粒、煅燒），制造成本高。

￭美國卡博公司研發了一種超高強度高導流性支撐劑，其選用的原材料中礬土的含量接近于100%，大幅降低了支撐劑孔隙度，進而提高強度。

￭岳俊磊在超低密高強度壓裂支撐劑的制備及性能研究一文中，以鋁礬土和煤系高嶺土為主要原料，分別輔以鉀長石和工業氧化鋁，并以白云石和V2O5作為添加劑，采用無壓燒結技術制備了超低密高強度的壓裂支撐劑。

目前人造支撐劑的制備對高品位鋁礬土的依賴性較高，而對低品位鋁礬土應用較低，資源浪費現象嚴重。

￭崔冰峽在高強度低密度壓裂支撐劑的制備研究以孝義輕燒鋁礬土和內蒙高嶺土為原料，分別以TiO₂和MgO為添加劑，采用強力混合機造粒方法及無壓煅燒技術制備出莫來石質低密度壓裂支撐劑。又為制備出符合低滲透油氣藏尤其是煤層氣和頁巖氣水力壓裂要求的低密支撐劑，選用高嶺土及其煅燒產物為原料，AlF3和鉬酸銨為添加劑，經造粒-煅燒，制備出高嶺土基低密度壓裂支撐劑。通過系統研究造粒工藝、添加劑及煅燒溫度對支撐劑性能、物相及微觀結構的影響。

鋁礬土基陶粒支撐劑

目前，陶粒支撐劑主要是以鋁礬土為原料，添加各種輔料經混料、造粒、干燥、燒結及篩分等過程制備而成，礬土基壓裂支撐劑一般由剛玉、莫來石、方石英和玻璃相組成。其中剛玉、莫來石、方石英的理論密度分別為3.99g/cm3、3.03g/cm3、2.30~2.34g/cm3。鋁礬土原料中鋁含量較高時可制備出由剛玉和莫來石相組成的高強度、高密度支撐劑。

高嶺土基陶粒支撐劑

美國專利取瓷土（Al₂O₃含量低于20wt%）、陶土（Al₂O₃含量低于25wt%）和高嶺土（Al₂O₃大約40wt%）為原料，在1150℃~1380℃溫度范圍內制備出體積密度為1.30~1.50g/cm³，視密度為2.10~2.55g/cm³的支撐劑。其中含Al₂O₃量為19.05%的支撐劑試樣體積密度為1.30g/cm³，視密度為2.4g/cm³，35MPa下破碎率為3.8%，52MPa下破碎率為9.5%；Carbo 公司以高嶺土為原料，在1200 ~1350℃ 溫度范圍內制備出體積密度為0.95 ~ 1.30g/cm³，視密度為1.60~2.10g/cm³的超低密支撐劑，且燒結溫度高于 1200℃時其28 MPa下破碎率低于15%。

Walter 等人分別以高嶺土和鋁礬土為原料制備陶粒壓裂支撐劑，研究結果表明相比鋁礬土基支撐劑，高嶺土基支撐劑在強度相當?shù)臈l件下密度更低。

小結：從上可知，壓裂支撐劑中非金屬礦物配合數多，不單單只是石英砂！

參考資料：

石英壓裂砂替代陶粒支撐劑，市場需求有多大？

岳俊磊.超低密高強度壓裂支撐劑的制備及性能研究

崔冰峽.高強度低密度壓裂支撐劑的制備研究

光新軍等.壓裂支撐劑新進展與發展方向

冷悅山等.石油壓裂支撐劑材料開發應用前景分析
