国产在线 | 日韩,疯狂做受xxxx高潮不断,影音先锋女人aa鲁色资源,欧美丰满熟妇xxxx性大屁股

百科:氮化硅纖維


來源:中國(guó)粉體網(wǎng)   山川

[導(dǎo)讀]  與其他納米材料相比,氮化硅纖維因其獨(dú)特的微觀形貌而具有優(yōu)異的物理和化學(xué)性質(zhì)。被廣泛用作寬帶隙半導(dǎo)體材料。

中國(guó)粉體網(wǎng)訊  氮化硅具有高強(qiáng)度,耐高溫,抗氧化性,帶隙寬等諸多優(yōu)良性能,吸引了眾多研究人員的關(guān)注。與其他納米材料相比,氮化硅纖維因其獨(dú)特的微觀形貌而具有優(yōu)異的物理和化學(xué)性質(zhì)。被廣泛用作寬帶隙半導(dǎo)體材料。此外,氮化硅纖維已經(jīng)成為常溫和高溫下納米器件的有效替代材料。近年來,氮化硅纖維由于其特有的性質(zhì)被許多人研究。

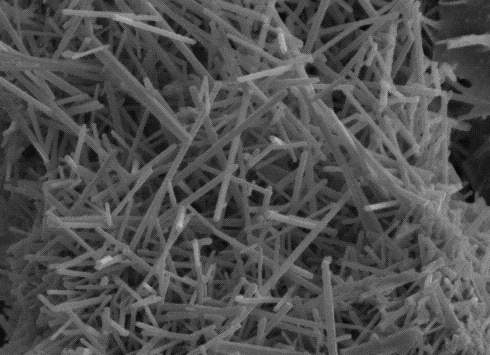

(圖片來源于網(wǎng)絡(luò))


制備方法


1、熱蒸發(fā)法


利用簡(jiǎn)單的蒸發(fā)加熱材料中的催化劑形成液態(tài),液相會(huì)在加熱過程中吸收周圍的原材料氣體,當(dāng)達(dá)過飽和時(shí)會(huì)有相應(yīng)的晶體析出生長(zhǎng)成納米線。有研究者使用SiO2、石墨及催化劑,加熱到1200-1400°C分別制備了β-Si3N4和α-Si3N4晶須。α相晶須結(jié)構(gòu)表面粗糙,晶體內(nèi)部含有大量的缺陷結(jié)構(gòu);相反β相晶須結(jié)構(gòu)表面較光滑,晶體結(jié)晶較為完善幾乎看不到缺陷。


2、化學(xué)氣相沉積(CVD)


利用高溫加熱材料使其生成另外的物質(zhì),后沉積在襯底上的過程。Huang等以Si粉為原料,將石墨在Ni(NO3)2溶液中浸泡后作為基底,在N2條件下加熱到1450°C處理3h,降到室溫后便可在基板上得到大量的Si3N4納米帶;而沒有催化劑的基板上得到的Si3N4納米線結(jié)構(gòu)。還有研究者利用活性炭和SiO粉末為原料,在1300°C條件下制得了直徑在100-300nm之間,長(zhǎng)度可達(dá)到數(shù)百微米的Si3N4納米線。


3、熱處理干凝膠法


這種方法主要以先制備出SiO2的干凝膠作為基體,向其中加入金屬類(Fe等)催化劑,用N2作為保護(hù)氣體時(shí)可以制備出Si3N4納米線。有研究者使用金屬類納米顆粒(GaN、Ga、Fe等)作為催化劑在Si襯底上,NH3條件下來直接氮化制備得到Si3N4納米線,這個(gè)過程中NH3及Si襯底提供了氮源和硅源。因?yàn)榻饘兕惣{米顆粒的加入,在高溫下容易發(fā)生熔融變成液相,使得Si3N4晶型的形成變得更容易。


4、模板法


這是一種使用規(guī)則納米線、納米孔、納米管等規(guī)則結(jié)構(gòu)作為模板,使用填充、覆蓋或替代反應(yīng)的方式得到相應(yīng)的意向一維納米材料的方法,這種方法是在特定的模板中沉積各種陣列納米結(jié)構(gòu)的方法。有研究者利用規(guī)則的碳納米管作為限制模板,制備出Si3N4納米線結(jié)構(gòu)。


5、前驅(qū)體轉(zhuǎn)化法


目前,成熟的氮化硅纖維的制備方法是前驅(qū)體轉(zhuǎn)化法,即先制備出聚硅氮烷、全氫聚硅氮烷、聚硅碳烷等前驅(qū)體,然后將前驅(qū)體熔融紡絲后經(jīng)高溫氮化即可獲得連續(xù)氮化硅纖維。但該方法制備的氮化硅纖維成本較高,限制了其在工業(yè)領(lǐng)域的應(yīng)用。


應(yīng)用


1、半導(dǎo)體納米器件


氮化硅纖維因?yàn)槠湫蚊驳奶厥庑,使其具有和其他半?dǎo)體材料不同的性質(zhì),比如熔點(diǎn)比較低、熱導(dǎo)率相對(duì)較低等等,這些優(yōu)越的性質(zhì)在半導(dǎo)體納米器件以及復(fù)合材料等領(lǐng)域具有較好的應(yīng)用。


2、保溫隔熱領(lǐng)材料


氮化硅纖維材料兼具氮化硅陶瓷和纖維材料的特點(diǎn),不僅具有優(yōu)良的抗侵蝕性、抗熱震性和透波性,而且還具有較低的熱導(dǎo)率,在鋁電解槽、微波燒結(jié)爐等某些特殊裝備的保溫隔熱領(lǐng)域有應(yīng)用前景。


3、高性能陶瓷基復(fù)合材料


氮化硅纖維具有類似于碳化硅纖維的力學(xué)性能和應(yīng)用領(lǐng)域,耐化學(xué)腐蝕和耐高溫性能好,是高性能陶瓷基復(fù)合材料的增強(qiáng)纖維之一。該材料是未來航天航空、汽車發(fā)動(dòng)機(jī)等耐高溫部件最有希望的候選材料,有著廣泛的應(yīng)用前景。


此外,隨著氮化硅纖維的新的研究不斷地開展,其很多優(yōu)越的性能被發(fā)現(xiàn),如有研究者根據(jù)氮化物的納米線的形成,實(shí)現(xiàn)了在較寬頻率下的納米線發(fā)射激光的研究。


參考來源:

[1]陳洋.碳化硅和氮化硅納米纖維的制備及其性能研究

[2]崔杰.碳熱還原氮化法制備氮化硅纖維及其在多孔陶瓷中的應(yīng)用研究

[3]杜鵬輝等.Si3N4粉加入量對(duì)直接氮化制備氮化硅纖維材料顯微結(jié)構(gòu)和性能的影響


(中國(guó)粉體網(wǎng)編輯整理/山川)


注:圖片非商業(yè)用途,存在侵權(quán)告知?jiǎng)h除


推薦11

作者:山川

總閱讀量:10999719

相關(guān)新聞:
網(wǎng)友評(píng)論:
0條評(píng)論/0人參與 網(wǎng)友評(píng)論

版權(quán)與免責(zé)聲明:

① 凡本網(wǎng)注明"來源:中國(guó)粉體網(wǎng)"的所有作品,版權(quán)均屬于中國(guó)粉體網(wǎng),未經(jīng)本網(wǎng)授權(quán)不得轉(zhuǎn)載、摘編或利用其它方式使用。已獲本網(wǎng)授權(quán)的作品,應(yīng)在授權(quán)范圍內(nèi)使用,并注明"來源:中國(guó)粉體網(wǎng)"。違者本網(wǎng)將追究相關(guān)法律責(zé)任。

② 本網(wǎng)凡注明"來源:xxx(非本網(wǎng))"的作品,均轉(zhuǎn)載自其它媒體,轉(zhuǎn)載目的在于傳遞更多信息,并不代表本網(wǎng)贊同其觀點(diǎn)和對(duì)其真實(shí)性負(fù)責(zé),且不承擔(dān)此類作品侵權(quán)行為的直接責(zé)任及連帶責(zé)任。如其他媒體、網(wǎng)站或個(gè)人從本網(wǎng)下載使用,必須保留本網(wǎng)注明的"稿件來源",并自負(fù)版權(quán)等法律責(zé)任。

③ 如涉及作品內(nèi)容、版權(quán)等問題,請(qǐng)?jiān)谧髌钒l(fā)表之日起兩周內(nèi)與本網(wǎng)聯(lián)系,否則視為放棄相關(guān)權(quán)利。

粉體大數(shù)據(jù)研究
  • 即時(shí)排行
  • 周排行
  • 月度排行
圖片新聞
