在氧化鋁陶瓷成型過(guò)程中，陶瓷漿料的制備有多重要呢？
我們知道，氧化鋁陶瓷制備方法多種多樣，比如干壓、等靜壓、注漿、擠壓等，注漿成型就不用說(shuō)了，它是與漿料直接相關(guān)的成型工藝。就說(shuō)干壓與等靜壓，成型之前一般需要對(duì)其進(jìn)行造粒，比如噴霧造粒，就需要完成對(duì)陶瓷漿料的造粒與干燥過(guò)程，造粒的好壞和陶瓷漿料的品質(zhì)息息相關(guān)，也直接影響最終氧化鋁陶瓷的性能。
對(duì)漿料的基本要求
注漿成型是基于能流動(dòng)的漿料和能吸水的模具來(lái)進(jìn)行成型的，為使成型順利并獲得高質(zhì)量的坯體，對(duì)注漿成型的漿料有幾項(xiàng)基本要求。
1、流動(dòng)性好；
2、穩(wěn)定性要好；
3、具有適當(dāng)?shù)挠|變性；
4、含水量盡可能的減少；
5、濾過(guò)性要好；
6、形成坯體要有足夠的強(qiáng)度；
7、成型后坯體容易脫模；
8、漿料中盡量少含氣泡。
高固相含量漿料，好處多多
高濃度漿體的制備一直是陶瓷工作者孜孜以求的重要目標(biāo)，在注漿成型中，可以保證陶瓷坯體的強(qiáng)度，提高產(chǎn)品的成品率，對(duì)保證制品的性能起重要作用。在造粒粉生產(chǎn)中業(yè)可以降低能耗，提升產(chǎn)能。

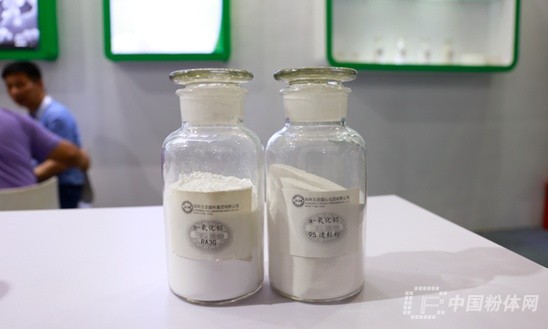

（氧化鋁粉及造粒粉）
添加劑必不可少
氧化鋁陶瓷漿料除了具有一般陶瓷漿料的性能外，和盡可能高的同相含量之外，還應(yīng)具有較好的觸變性、較好的流動(dòng)性來(lái)增加漿料的充型能力，因此，某些添加劑必不可少。
1、消泡劑
為了防止?jié){料在提漬和擠出多余漿料的過(guò)程中起泡而影響制品的性能，需加入消泡劑，一般采用低分子量的醇或聚硅氧烷。
2、分散劑
分散劑可阻止顆粒再團(tuán)聚，提高漿料的穩(wěn)定性，為了提高漿料的固含量，無(wú)論是水基體系還是非水基體系均需加入分散劑。對(duì)于不同的粉料體系，分散劑的效果一般不同。選擇合適的分散劑是提高漿料固相含量的一條重要途徑。
3、表面活性劑
陶瓷漿料如為水基漿料，如果有機(jī)泡沫與漿料之間的潤(rùn)濕性差，在浸漬漿料時(shí)，就會(huì)出現(xiàn)泡沫結(jié)構(gòu)的交叉部分附著較厚漿料，而在結(jié)構(gòu)的橋部和棱線部分漿料附著很薄漿料的現(xiàn)象。這種情況嚴(yán)重時(shí)會(huì)導(dǎo)致燒結(jié)過(guò)程中坯體開(kāi)裂，使多孔陶瓷的強(qiáng)度明顯降低。因此，通常采用添加表面活性劑的方法以改善陶瓷漿料與有機(jī)泡沫體之間的附著性來(lái)解決此問(wèn)題。常用的表面活性劑主要有聚乙二胺等。
4、流變劑
根據(jù)該工藝的成型特點(diǎn)，成型時(shí)要求漿料不僅具有一定的流動(dòng)性，而且具有較好的觸變性即要求漿料具有在靜止時(shí)處于凝固狀態(tài)，但在外力作用下有恢復(fù)流動(dòng)性的特性。
漿料的流動(dòng)性能保證漿料在浸漬過(guò)程中滲透到有機(jī)泡沫體中，并均勻地涂覆在泡沫網(wǎng)絡(luò)的孔壁上。漿料的觸變性在保證在浸漬漿料和擠出多余漿料時(shí)，在剪切作用下降低黏度，提高漿料的流動(dòng)性，有助于成型，而在成型結(jié)束時(shí)，漿料的黏度升高，流動(dòng)性降低。這就使得附著在孔壁上的漿料容易固化而定型，以免因?yàn)闈{料的流動(dòng)造成坯體嚴(yán)重堵孔而影響制品的均勻性。
添加的流變劑通常有天然黏土(0.1%～12%)如膨潤(rùn)土、高嶺土和羧甲基纖維素、羥乙基纖維素等。
綜上，在氧化鋁陶瓷成型過(guò)程中，陶瓷漿料的制備是關(guān)鍵一步，也是影響氧化鋁陶瓷最終性能的重要一步，因此，制備出流動(dòng)性好、觸變性好、穩(wěn)定性好的高濃度氧化鋁漿料至關(guān)重要，也是眾多氧化鋁陶瓷生產(chǎn)廠家必須掌握的。
中國(guó)粉體網(wǎng)將在鄭州舉辦“2021第四屆新型陶瓷技術(shù)與產(chǎn)業(yè)高峰論壇”。屆時(shí)，來(lái)自新鄉(xiāng)學(xué)院的教授級(jí)高工陳瑋先生帶來(lái)題為《高濃度氧化鋁陶瓷漿體的制備與應(yīng)用》的報(bào)告。在多年的研發(fā)生產(chǎn)工作中，陳瑋高工通過(guò)優(yōu)選高性能的分散劑，制備了高濃度的氧化鋁漿體，在不影響操作的情況下，有效地提高了氧化鋁陶瓷漿體的濃度，同時(shí)陶瓷產(chǎn)品的性能也有所提高。（鑒于當(dāng)前防控需要，原定于2021年8月13-14日在鄭州喆鵬酒店舉辦的“第四屆新型陶瓷技術(shù)與產(chǎn)業(yè)高峰論壇”將延期舉辦，計(jì)劃參會(huì)的單位可以聯(lián)系會(huì)務(wù)組，具體舉辦日期主辦方確定后將第一時(shí)間通知您�。�
專家介紹：
陳瑋，男，漢族，中共黨員，工學(xué)博士，教授級(jí)高工，高級(jí)企業(yè)培訓(xùn)師。2010年博士畢業(yè)于中南大學(xué)化學(xué)化工學(xué)院，獲工學(xué)博士學(xué)位。1995—2018年在中國(guó)鋁業(yè)鄭州有色金屬研究院工作23年，2018年到新鄉(xiāng)學(xué)院工作。畢業(yè)至今，一直從事高技術(shù)陶瓷、粉體工程、耐磨材料、拋光材料的研究與開(kāi)發(fā)，已開(kāi)發(fā)包括氧化鋁陶瓷、拋光材料、高壓絕緣氧化鋁、氮化鋁粉體等多種高新技術(shù)產(chǎn)品，并實(shí)現(xiàn)產(chǎn)業(yè)化。省部級(jí)一等獎(jiǎng)2項(xiàng)，二等獎(jiǎng)6項(xiàng)，獲得國(guó)家發(fā)明專利8項(xiàng)，發(fā)表學(xué)術(shù)論文20余篇。
參考來(lái)源：
[1]氧化鋁陶瓷漿料的制備流程.導(dǎo)熱絕緣材料廠家佳日豐泰
[2]張友超等.氧化鋁陶瓷漿料黏度影響因素的探討
[3]黃麗芳.注漿成型低溫?zé)Y(jié)氧化鋁陶瓷
（中國(guó)粉體網(wǎng)編輯整理/山川）
注：圖片非商業(yè)用途，存在侵權(quán)告知?jiǎng)h除
識(shí)別二維碼了解更多會(huì)議信息
會(huì)務(wù)組
聯(lián)系人：孔德宇
電 話：13661293507（同微信）
Email ：1760047578@qq.com
