国产在线 | 日韩,疯狂做受xxxx高潮不断,影音先锋女人aa鲁色资源,欧美丰满熟妇xxxx性大屁股

【原創(chuàng)】大力支持!這些先進(jìn)陶瓷粉體及制品入選《重點(diǎn)新材料首批次應(yīng)用示范指導(dǎo)目錄(2021年版)》


來源:中國(guó)粉體網(wǎng)   平安

[導(dǎo)讀]  這些先進(jìn)陶瓷粉體及制品入選《重點(diǎn)新材料首批次應(yīng)用示范指導(dǎo)目錄(2021年版)》

中國(guó)粉體網(wǎng)訊  工信部網(wǎng)站近日發(fā)布公告稱,按照首批次應(yīng)用保險(xiǎn)補(bǔ)償機(jī)制試點(diǎn)工作安排,工業(yè)和信息化部原材料工業(yè)司組織修訂形成了《重點(diǎn)新材料首批次應(yīng)用示范指導(dǎo)目錄(2021年版)》(征求意見稿),并于近日公開征求社會(huì)各界意見。關(guān)于先進(jìn)陶瓷粉體及制品,中國(guó)粉體網(wǎng)小編發(fā)現(xiàn)有以下材料入選該目錄。


材料名稱:片式多層陶瓷電容器用介質(zhì)材料


性能要求:

配方粉:

(1)高容值X7R和X7T瓷粉:介電常數(shù)≥2200,介電損耗≤2%,絕緣性能RC≥1000S,介質(zhì)厚度2~3μm時(shí),產(chǎn)品溫度特性(-55℃~125℃)無偏壓條件下滿足±15%(X7R)、±33%(X7T),粒度分布D50:0.35~0.55μm,耐電壓BDV≥50V/μm,滿足0805X7R475或0805X7T106規(guī)格產(chǎn)品的使用要求;介質(zhì)厚度5~10μm時(shí),產(chǎn)品溫度特性(-55℃~125℃)滿足±15%(X7R)、±33%(X7T),粒度分布D50:0.40~0.60μm,耐電壓BDV≥50V/μm,滿足1210或0805尺寸100V規(guī)格產(chǎn)品的使用要求;

(2)高容值X5R和X6S瓷粉:介電常數(shù)≥3000~4500,介電損耗≤3%,絕緣性能RC≥1000S,介質(zhì)厚度1~3μm時(shí),產(chǎn)品溫度特性(-55℃~85℃)無偏壓條件下滿足±15%,產(chǎn)品溫度特性(-55℃~105℃)無偏壓條件下滿足±22%,粒度分布D50:0.2~0.5μm,耐電壓BDV≥50V/μm,滿足0805X6S106或0805X5R226規(guī)格產(chǎn)品的使用要求;

(3)高容值COG瓷粉:介電常數(shù)≥32,介電損耗≤0.1%,絕緣性能RC≥2000S,燒結(jié)后晶粒≤2μm,溫度特性(-55℃~125℃)滿足±30ppm/℃,燒結(jié)溫度≤1180℃,滿足0805COG103規(guī)格產(chǎn)品的使用要求;射頻高Q值COG瓷粉:介電常數(shù)≤30,介電損耗≤0.1%,絕緣性能RC≥2000S,燒結(jié)后晶!2μm,溫度特性(-55℃~125℃)滿足±30ppm/℃,燒結(jié)溫度≤1050℃,產(chǎn)品0805COG5R0規(guī)格,1GHz下Q值≥220,ESR≤150mΩ;

鈦酸鋇基礎(chǔ)粉:粉體粒徑100±10nm,比表面積9.0~13.0m2/g,粒度分布D10:0.05~0.10μm,D50:0.10~0.15μm,D90:0.25~0.45μm,c/a>1.0095,Ba/Ti比0.995~1.005。

應(yīng)用領(lǐng)域:新一代信息技術(shù)產(chǎn)業(yè)、節(jié)能與新能源汽車、電力裝備


材料名稱:氮化鋁陶瓷粉體及基板

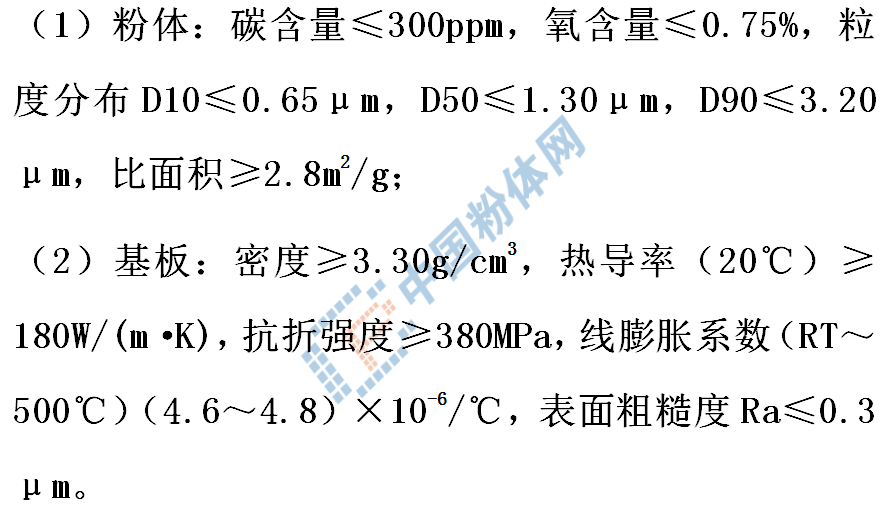

性能要求:




應(yīng)用領(lǐng)域:先進(jìn)軌道交通裝備、新一代信息技術(shù)產(chǎn)業(yè)、節(jié)能與新能源汽車


材料名稱:球形氧化鋁粉


性能要求:

Al2O3≥99.7%,SiO2≤0.03%,F(xiàn)e2O3≤0.03%,Na2O≤0.02%,EC≤10μs/cm,含濕率≤0.03%,真實(shí)密度3.85±0.1g/cm3,球化率>90%,白度大于90。

應(yīng)用領(lǐng)域:新一代信息技術(shù)產(chǎn)業(yè)


材料名稱:高導(dǎo)熱氧化鋁粉


性能要求:

產(chǎn)品粒徑>25μm(D50),氧化鈉<0.03%,氧化鐵<0.08%,氧化硅<0.08%,電導(dǎo)率<60μs/cm。

應(yīng)用領(lǐng)域:新一代信息技術(shù)產(chǎn)業(yè)


材料名稱:高純氧化鋁

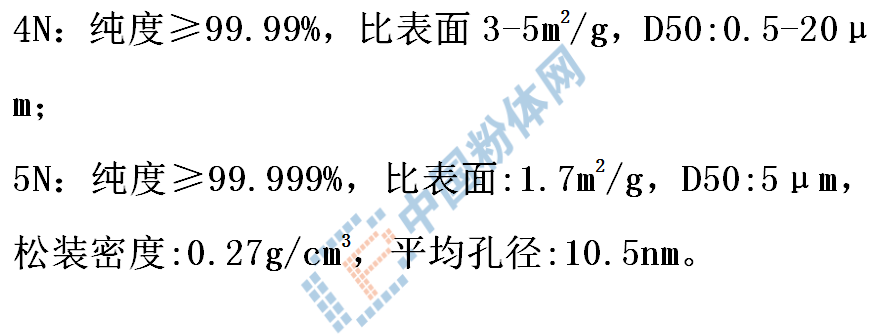

性能要求:


應(yīng)用領(lǐng)域:新一代信息技術(shù)產(chǎn)業(yè)、電力裝備、海洋工程裝備及高技術(shù)船舶、節(jié)能與新能源汽車、航空航天裝備、生物醫(yī)藥及高性能醫(yī)療裝備


材料名稱:高性能發(fā)動(dòng)機(jī)氣缸套復(fù)合陶瓷功能材料


性能要求:

陶瓷合金滲透層深度≥10μm,抗拉強(qiáng)度≥330MPa,硬度≥300HB,摩擦系數(shù)降低≥10%,氣缸套配副的發(fā)動(dòng)機(jī)摩擦功降低≥5%。

應(yīng)用領(lǐng)域:農(nóng)機(jī)裝備、節(jié)能與新能源汽車


材料名稱:注射成型結(jié)構(gòu)陶瓷

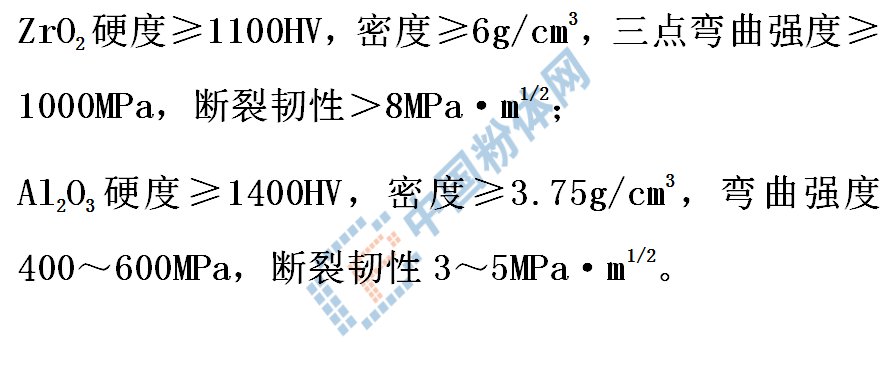

性能要求:



應(yīng)用領(lǐng)域:新一代信息技術(shù)產(chǎn)業(yè)、節(jié)能與新能源汽車


材料名稱:電子級(jí)超細(xì)高純球形二氧化硅


性能要求:

SiO2>99.9%,球化率≥99%,D50:0.3~3μm,電導(dǎo)率<10μS/cm,燒失量≤0.2%。

應(yīng)用領(lǐng)域:新一代信息技術(shù)產(chǎn)業(yè)


材料名稱:噴射成型耐高溫耐腐蝕陶瓷涂層


性能要求:

耐溫1200℃,硬度HV1100,結(jié)合強(qiáng)度45MPa,耐強(qiáng)酸強(qiáng)堿。

應(yīng)用領(lǐng)域:電力裝備、海洋工程裝備及高技術(shù)船舶


材料名稱:陶瓷基復(fù)合材料


性能要求:

(1)耐燒蝕C/SiC復(fù)合材料:密度為2.5~3.2g/cm3,室溫拉伸強(qiáng)度≥150MPa,拉伸模量≥120GPa,斷裂韌性≥10 MPa·m1/2,1600℃拉伸強(qiáng)度≥100MPa,耐溫性能≥1800℃,滿足2MW/m2以上熱流環(huán)境下1000s零燒蝕或微燒蝕的要求;

(2)高溫透波陶瓷基復(fù)合材料:拉伸強(qiáng)度>30MPa,彎曲強(qiáng)度>50MPa,壓縮強(qiáng)度>60MPa,比熱容≥0.8KJ/(kg·K),熱導(dǎo)率≤1W/(m·K),線脹系數(shù)≤0.6×10-6/℃,介電常數(shù)2.7~3.2,線燒蝕速率≤0.2mm/s。

(3)核電用SiC/SiC復(fù)合材料:密度為2.7~2.9g/cm3,室溫拉伸強(qiáng)度≥250MPa,拉伸模量≥150GPa,斷裂韌性≥10MPa·m1/2,1200℃拉伸強(qiáng)度≥200MPa,導(dǎo)熱系數(shù)≥20W/(m·K),熱膨脹系數(shù)(25℃~1300℃)3~5×10-6/℃;

(4)航空用SiC/SiC復(fù)合材料:密度為2.5~2.9g/cm3,室溫拉伸強(qiáng)度≥250MPa,拉伸模量≥150GPa,斷裂韌性≥10 MPa·m1/2,1300℃拉伸強(qiáng)度≥200MPa,拉伸模量≥100GPa,斷裂韌性≥10 MPa·m1/2,強(qiáng)度保持率≥80%(1300℃、120MPa應(yīng)力下氧氣環(huán)境熱處理500小時(shí))。

應(yīng)用領(lǐng)域:航空航天裝備、電力裝備、農(nóng)機(jī)裝備、高檔數(shù)控機(jī)床及機(jī)器人


材料名稱:半導(dǎo)體裝備用精密碳化硅陶瓷部件


性能要求:

彈性模量≥350 GPa,抗彎強(qiáng)度≥350 MPa,韋伯模數(shù)≥8.0,導(dǎo)熱系數(shù)≥180 W/(m·K),熱膨脹系數(shù)≤4.5×10-6-1,密度≥3.0 g/cm3。

應(yīng)用領(lǐng)域:新一代信息技術(shù)產(chǎn)業(yè)、航空航天裝備、生物醫(yī)藥及高性能醫(yī)療裝備


材料名稱:陶瓷封裝基座


性能要求:

絕緣電阻:R≥1×106Ω,鍍鎳層厚度(1.27-8.89)μm,鍍金層厚度(0.10-0.70)μm;
可焊性:沾錫面積不得低于焊盤面積95%;

耐烘烤性:表面不得出現(xiàn)雜色、起泡、起皮、剝落等現(xiàn)象;

鍍金層結(jié)合力:產(chǎn)品金層不得出現(xiàn)損傷,膠紙上不得有金屬物粘附。

應(yīng)用領(lǐng)域:新一代信息技術(shù)產(chǎn)業(yè)


材料名稱:高性能陶瓷基板


性能要求:


應(yīng)用領(lǐng)域:新一代通信技術(shù)產(chǎn)業(yè)、節(jié)能與新能源汽車


材料名稱:高性能水處理用陶瓷平板膜材料


性能要求:

有效過濾面積0.5m2,分離膜平均孔徑170nm,顯氣孔率40%,純水通量(25℃,-40kPa)500 LMH,彎曲強(qiáng)度30MPa,酸堿腐蝕后強(qiáng)度20MPa。

應(yīng)用領(lǐng)域:節(jié)能環(huán)保

資料來源:工業(yè)和信息化部原材料工業(yè)司。

(中國(guó)粉體網(wǎng)編輯整理/平安)

注:圖片非商業(yè)用途,存在侵權(quán)告知?jiǎng)h除!

推薦19

作者:平安

總閱讀量:16761704

相關(guān)新聞:
網(wǎng)友評(píng)論:
0條評(píng)論/0人參與 網(wǎng)友評(píng)論

版權(quán)與免責(zé)聲明:

① 凡本網(wǎng)注明"來源:中國(guó)粉體網(wǎng)"的所有作品,版權(quán)均屬于中國(guó)粉體網(wǎng),未經(jīng)本網(wǎng)授權(quán)不得轉(zhuǎn)載、摘編或利用其它方式使用。已獲本網(wǎng)授權(quán)的作品,應(yīng)在授權(quán)范圍內(nèi)使用,并注明"來源:中國(guó)粉體網(wǎng)"。違者本網(wǎng)將追究相關(guān)法律責(zé)任。

② 本網(wǎng)凡注明"來源:xxx(非本網(wǎng))"的作品,均轉(zhuǎn)載自其它媒體,轉(zhuǎn)載目的在于傳遞更多信息,并不代表本網(wǎng)贊同其觀點(diǎn)和對(duì)其真實(shí)性負(fù)責(zé),且不承擔(dān)此類作品侵權(quán)行為的直接責(zé)任及連帶責(zé)任。如其他媒體、網(wǎng)站或個(gè)人從本網(wǎng)下載使用,必須保留本網(wǎng)注明的"稿件來源",并自負(fù)版權(quán)等法律責(zé)任。

③ 如涉及作品內(nèi)容、版權(quán)等問題,請(qǐng)?jiān)谧髌钒l(fā)表之日起兩周內(nèi)與本網(wǎng)聯(lián)系,否則視為放棄相關(guān)權(quán)利。

粉體大數(shù)據(jù)研究
  • 即時(shí)排行
  • 周排行
  • 月度排行
圖片新聞
