中國粉體網訊  Thangadurai的團隊在多年研究之后提出了一種新型的石榴石結構離子導體——鋰鑭鋯氧(Li₇La₃Zr₂O₁₂，LLZO)，LLZO電解質的總體電導率和體相電導率在同一數量級，室溫總體電導率可以達到3×10^-4S·cm^-1。相比其他石榴石型電解質，LLZO體系的電解質離子電導率最高，文獻報導的LLZO電解質的室溫離子電導率最高可以達到10^-3S·cm^-1，進一步擴大了石榴石型固態電解質的優勢，成為新一代固態電池電解質材料的有力競爭者，是固態電池領域研究的大熱門。

LLZO固態電解質制備比較簡單，可以通過很多方法進行制備，目前研究人員使用的制備方法主要有高溫固相法、化學共沉淀法、溶膠凝膠法、去離子燒結法、微波誘導法等。

高溫固相法

高溫固相合成是指在高溫條件下，固體界面上通過接觸、反應、成核、晶體生長和其他反應形成大量的復合氧化物。該方法需要反復球磨和燒結工藝來提高產品性能，第一輪球磨燒結的目的是將原料混合得到初始的LLZO相，第二輪球磨和燒結的目的分別是得到均一性較好的粉體和最終產物。制備流程圖如下：

（圖片來源：孫振豪. Li₇La₃Zr₂O₁₂固態電解質陶瓷墨水的制備及理化性能研究）

Murugan R等人首次報道采用傳統固相法制備LLZO固態電解質，將原料LiOH、La₂O₃、ZrO₂球磨混合均勻，在1230°C燒結36h制備出立方LLZO固態電解質，燒結過程中減少鋰揮發，控制升溫速率為1°C/min，制備得到的樣品表現出了良好的電化學性能，獲得較高的室溫離子電導率為3×10^-4S/cm。

Huang M等人采用傳統固相合成法制備LLZO，將原料La(OH)₃、Li₂CO₃和ZrO₂混合均勻，經球磨干燥后，在1000°C下保溫5h合成得到t-LLZO前驅體粉末，繼續1050°C煅燒15h得到c-LLZO樣品片。

Dermenci等以Li₂CO₃、ZrO₂、La₂O₃和Al₂O₃為原料，在不同燒結溫度(1100℃和1150℃)、不同燒結時間(12h和24h)下制備了摻雜有20-30mol%Al的LLZO粉末。在1100℃-12h制備的產物中，以立方相LLZO為主相，但還存在少量其它雜質（LaAl₃）。同時發現燒結溫度比燒結時間對致密化行為的影響更大，隨著燒結溫度和時間的提高，孔隙率降低，且鋁的添加量對致密化行為沒有影響。

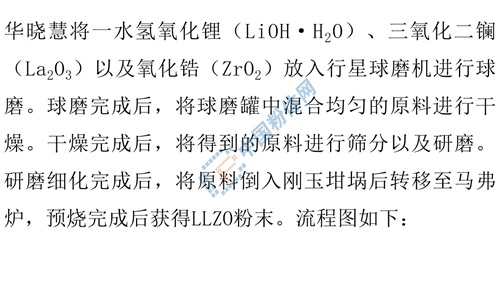

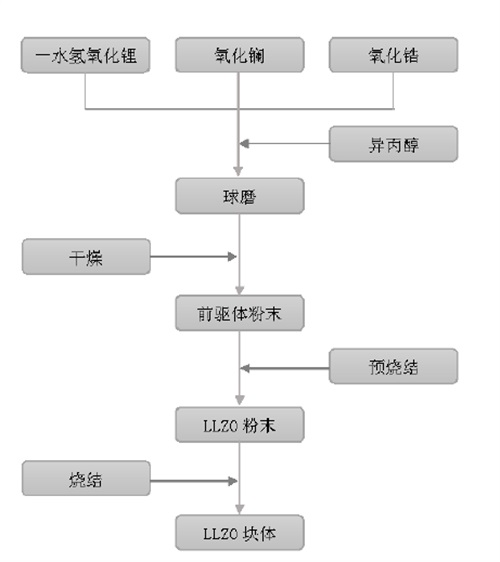

（圖片來源：華曉慧.鋰鑭鋯氧固態電解質的制備及其摻雜改性研究）

雖然固相法燒結溫度較高，對燒結設備要求高，但是合成原料都是金屬氧化物，氫氧化物等初級產品，原料來源廣，經濟實惠，合成過程基本不產生廢棄物和廢液，球磨也是常規的電池材料合成手段，因此固相法合成LLZO是比較理想的合成手段，適宜大規模生產。

溶膠-凝膠法

溶膠-凝膠法是融合了水解和聚合的合成路線，是一種在溶液中合成非晶和晶體材料的方法。用溶膠-凝膠法合成LLZO，一般以有機鋰鹽（一般用醋酸鋰）、有機鑭鹽和有機鋯鹽（一般選擇正丁醇鋯）為鋰源、鑭源和鋯源。在溶劑中，各元素形成分子級的均勻混合，因此在燒結時不需要過高的溫度來實現金屬原子的遷移，可以在較低溫度下合成立方相LLZO。

Toda S等采用溶膠凝膠法制備LLZO，首先將原料LiNO₃、La(NO₃)₃·6H₂O和ZrO(NO₃)·H₂O分別溶入稱量過的去離子水中，其次向溶液中逐滴加入檸檬酸和乙二醇溶液進行攪拌，直至原料全部溶解，然后將溶劑加熱蒸發至凝膠化。熱處理450°C得到c-LLZO固態電解質，其室溫離子電導率為1.3×10^-6S/cm。

Im等人首先將原料LiNO₃、La(NO₃)₃·6H₂O、ZrO(NO₃)₂·xH₂O和Al(NO₃)₃·9H₂O溶解在去離子水中，其次加入檸檬酸作為絡合劑，用于輔助生成凝膠。然后將溶液恒溫攪拌至得到黃色的凝膠。獲得的凝膠首先在馬弗爐250°C保溫1h，接著對其在700°C煅燒、研磨得到粉體，最后再進行1000°C高溫?zé)崽幚砗铣傻玫搅⒎较郃l-LLZO，其室溫離子電導率為9.9×10^-5S/cm。經變溫阻抗譜測試，可以得到60°C時的樣品離子電導率可達5.1×10^-4S/cm。

溶膠-凝膠法所用的原料及溶劑都是有機物，所以成本較高，有機廢液較多，對環境影響大，不適合大規模生產，并且要合成致密的LLZO電解質塊體依然要高溫?zé)�結，低溫合成立方相LLZO優勢并不明顯。

共沉淀法

共沉淀法一般以各金屬元素的可溶性鹽作為原材料，如硝酸鋰、六水硝酸鑭、硝酸鋯等。另外共沉淀法需要沉淀劑，一般選用氨水，氨水解離出的OH-可以與金屬離子形成不溶或微溶于水的沉淀。共沉淀的原料通常都是無機物，成本較金屬有機物低，但是硝酸鹽對儲存條件有比較嚴格的要求，會增加一定的成本，并且氨水的使用也增加了環境負擔，有一定的安全風險。

Shao等人首先按照化學計量比將La(NO₃)₃·6H₂O和ZrO(NO₃)₂·5H₂O加入去離子水中，并將該溶液于50°C下恒溫攪拌3h，其次NH₄HCO₃加入混合后的溶液中進行共沉淀。共沉淀后將粉體進行干燥，之后對其進行850°C預燒，對其進行XRD測試從而確定得到四方相結構。繼續升高煅燒溫度至1150°C時，得到穩定的立方相結構，繼續升高燒結溫度至1180°C時，室溫離子電導率達到較高為2.0×10^-4S/cm，電導活化能為0.25eV。

雖然共沉淀法可以在較低溫度下合成立方相LLZO，但是要合成滿足要求的高離子電導率LLZO依然要借助高溫?zé)�結。

小結：

鋰金屬固態電池(SSBS)理論上能夠提供超過400Wh∙kg^-1的能量密度，可以滿足日益增長的對更高能量密度的需求而受到了極大的關注。開發高性能的固態電解質，是高能量密度、高安全性固態鋰金屬電池技術發展的前提和基礎。

石榴石型LLZO固態電解質作為氧化物固態電解質的典型代表，不僅具備較高的離子電導率和極低的電子電導率，而且具有良好的化學穩定性和較寬的電化學窗口。遺憾的是LLZO屬陶瓷材料，具有韌性差、難于與電極材料復合加工、界面阻抗大的問題。隨著這些問題的解決，石榴石型LLZO必將成為一種具有發展?jié)摿Φ墓腆w電解質材料。
