国产在线 | 日韩,疯狂做受xxxx高潮不断,影音先锋女人aa鲁色资源,欧美丰满熟妇xxxx性大屁股

【原創(chuàng)】石灰石煉鋼造渣劑——用料少、造渣好、節(jié)能又環(huán)保


來源:中國粉體網(wǎng)   昧光

[導(dǎo)讀]  石灰石(CaCO3)既是石灰(CaO)的提供者,也是CO2氣體的直接攜帶者,在煉鋼領(lǐng)域應(yīng)用價值極大。

中國粉體網(wǎng)訊


前言



石灰是轉(zhuǎn)爐煉鋼的主要造渣劑,它是由石灰石在一定條件下燒制而成。而石灰石(CaCO3)既是石灰(CaO)的提供者,也是CO2氣體的直接攜帶者,在煉鋼領(lǐng)域應(yīng)用價值不言而喻。



近年來,為降低轉(zhuǎn)爐煉鋼成本,減少活性石灰斷供對生產(chǎn)的影響,實現(xiàn)二氧化碳減排等目的,鞍鋼、邯鋼、寶鋼湛江等各大鋼廠均試驗過石灰石造渣工藝。據(jù)研究成果來看,石灰石部分代替石灰煉鋼的效果和節(jié)能減排所產(chǎn)生的經(jīng)濟價值是十分值得肯定的。



1石灰石煉鋼工藝



石灰石煉鋼工藝是從石灰造渣煉鋼工藝升級而來。石灰石煉鋼工藝,是指直接將石灰石投入轉(zhuǎn)爐內(nèi)集中反應(yīng),利用石灰石表層碳酸鈣分解作用吸收轉(zhuǎn)爐內(nèi)溫度并對轉(zhuǎn)爐內(nèi)外進(jìn)行降溫,輔助煉鋼生產(chǎn)的過程。據(jù)季德靜研究表明,石灰石替代部分石灰冶煉可滿足脫磷的要求,可降低氧氣消耗量,可提高噸鋼煤氣回收量,縮短冶煉周期。





2石灰石在煉鋼工業(yè)中的應(yīng)用



2.1在鐵水預(yù)處理中的應(yīng)用



煉鋼過程中需要通過攪拌來加速渣鋼的反應(yīng),也改善夾雜物上浮問題。采用石灰石替代石灰作為溶劑煉鋼,石灰石表層的碳酸鈣在分解過程中強烈的化學(xué)反應(yīng)產(chǎn)生的二氧化碳?xì)怏w能夠形成氣體攪拌作用。而且,二氧化碳代替價格較高的氬氣攪拌鐵水,直接降低了煉鋼成本。另外,CaCO3密度比CaO大,向鋼水噴吹過程中CaCO3粒子容易穿入鋼液,混合更加均勻。



2.2在頂?shù)讖?fù)合吹煉中的應(yīng)用



與采用石灰冶煉相比,加入石灰石渣量減少,生產(chǎn)成本明顯降低。秦登平研究顯示,在保證脫磷率的前提下,石灰石造渣工藝總體入爐CaO量減少28.6%,噸鋼造渣物料加入量減少,直接減少噸鋼轉(zhuǎn)爐渣量,有利于降低成本和節(jié)能減排。



從原理上看,是對氧化鈣進(jìn)行精煉。在煉鋼過程中將煅燒石灰石的溫度升高到高于石灰石分解的溫度,以此保持或提升氧化鈣的活性。新產(chǎn)生的氧化鈣暴露在反應(yīng)最前端,能在較短的時間內(nèi)快速地完成石灰溶解造渣,實現(xiàn)鋼鐵精煉和脫硫的作用。這就是石灰石在煉鋼中能夠減少廢渣的排量的重要因素之一。



我國目前已開展相關(guān)技術(shù)的開發(fā),并已發(fā)現(xiàn)加入石灰石不僅造渣快、提高脫磷反應(yīng)效率,而且局部吸熱會抑制金屬熔體的揮發(fā),減少揮發(fā)產(chǎn)生的煙塵量。



2.3在電爐煉鋼中的應(yīng)用



譙明成等提出了電弧爐煉鋼全過程石灰石煉鋼工藝,通過控制墊爐底石灰石主成分、塊度、數(shù)量和著爐位置等條件,可以使熔氧期墊爐底石灰石加熱分解與廢鋼鐵加熱熔化兩過程基本同步。墊爐底石灰石的分解貫穿于熔池形成的全過程,其核心是墊底石灰石在爐料熔化過程中逐漸放出CO2氣體及生成活性石灰共同參與鋼液的物理化學(xué)反應(yīng)。



該工藝有利于加速鋼業(yè)物理化學(xué)反應(yīng)的時間,縮短精煉時間,同時還能降低煉鋼過程中的能耗,而且精煉也能從一定程度上減少煉鋼過程中污染物的排放。



3石灰石煉鋼應(yīng)用案例

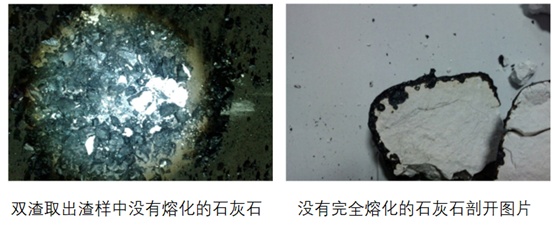

謝基表介紹了日照鋼鐵有限公司采用石灰石替代石灰直接造渣煉鋼工藝研究的情況。對比分析了廢鋼比20%以上條件下,不同石灰石加入量對終點磷含量、煤氣回收量、終渣堿、終渣MgO含量、爐況、石灰石溫降以及干法除塵的影響。



研究結(jié)果表明:在特定條件下,完全可以采用石灰石替代石灰直接造渣煉鋼。但考慮實際情況,在廢鋼比達(dá)23%情況下,石灰石平均加入量10~12kg/t,能保證熱平衡穩(wěn)定、爐況穩(wěn)定、脫磷率由86.6%提高至87.7%、煤氣回收量由137.9m3/t提高156.8m3/t、綜合成本噸鋼降低3元以上。



結(jié)語



石灰石煉鋼的應(yīng)用價值,主要體現(xiàn)在節(jié)省原料和減少廢渣、增強造渣效果、節(jié)能環(huán)保3個方面。原料方面,石灰石應(yīng)用于煉鋼后減少了轉(zhuǎn)爐煉鋼過程中活性石灰、鐵礦石的使用。從造渣效果來看,加入一定量的鐵礦石降溫,在石灰石降溫作用下,有效保證了終渣的黏度,綜合造渣效果較好。環(huán)保價值,石灰石在煉鋼中的應(yīng)用實現(xiàn)了資源最大化利用及節(jié)能減排的雙重價值,在石灰石轉(zhuǎn)爐降溫、循環(huán)利用二氧化碳環(huán)節(jié)都有所體現(xiàn)。



參考來源

郭慧,等:對石灰石在煉鋼中應(yīng)用的幾點思考,山東鋼鐵集團日照有限公司

趙俊學(xué),等:對石灰石在煉鋼中應(yīng)用的幾點思考,西安建筑科技大學(xué)

李尚兵,等:石灰石在永鋼50t轉(zhuǎn)爐煉鋼中的應(yīng)用,江蘇永鋼集團有限公司煉鋼一廠

季德靜,等:轉(zhuǎn)爐石灰石替代部分石灰冶煉實踐研究,吉林電子信息職業(yè)技術(shù)學(xué)院

謝基表,等:轉(zhuǎn)爐石灰石直接造渣煉鋼工藝研究,日照鋼鐵控股集團有限公司

推薦12

作者:昧光

總閱讀量:11338064

相關(guān)新聞:
網(wǎng)友評論:
0條評論/0人參與 網(wǎng)友評論

版權(quán)與免責(zé)聲明:

① 凡本網(wǎng)注明"來源:中國粉體網(wǎng)"的所有作品,版權(quán)均屬于中國粉體網(wǎng),未經(jīng)本網(wǎng)授權(quán)不得轉(zhuǎn)載、摘編或利用其它方式使用。已獲本網(wǎng)授權(quán)的作品,應(yīng)在授權(quán)范圍內(nèi)使用,并注明"來源:中國粉體網(wǎng)"。違者本網(wǎng)將追究相關(guān)法律責(zé)任。

② 本網(wǎng)凡注明"來源:xxx(非本網(wǎng))"的作品,均轉(zhuǎn)載自其它媒體,轉(zhuǎn)載目的在于傳遞更多信息,并不代表本網(wǎng)贊同其觀點和對其真實性負(fù)責(zé),且不承擔(dān)此類作品侵權(quán)行為的直接責(zé)任及連帶責(zé)任。如其他媒體、網(wǎng)站或個人從本網(wǎng)下載使用,必須保留本網(wǎng)注明的"稿件來源",并自負(fù)版權(quán)等法律責(zé)任。

③ 如涉及作品內(nèi)容、版權(quán)等問題,請在作品發(fā)表之日起兩周內(nèi)與本網(wǎng)聯(lián)系,否則視為放棄相關(guān)權(quán)利。

粉體大數(shù)據(jù)研究
  • 即時排行
  • 周排行
  • 月度排行
圖片新聞
