中國粉體網訊 石墨具有成本低、儲量豐富、低的電壓平臺和嵌脫過程中體積變化小等優點，是理想的鋰離子電池負極材料。石墨類材料是目前負極市場的主流，市場化的石墨負極比容量在330mAh/g以上，首次庫侖效率高于90%。
石墨具有適合鋰離子嵌入和嵌脫的層狀結構，能夠形成鋰-石墨層間化合物。
石墨晶體是層狀結構，如圖（1），碳原子呈六方形排列并向二維方向延伸構成石墨片層，石墨晶體的結構參數主要有La、Lc、d(002)和G。La表示石墨晶體沿a軸方向的平均寬度，Lc表示石墨晶體沿c軸方向的平均高度，d(002)為相鄰兩石墨片層的間距。石墨化度G是表示碳材料的有序化程度，G值越大表明其性質和結構越接近于理想石墨。

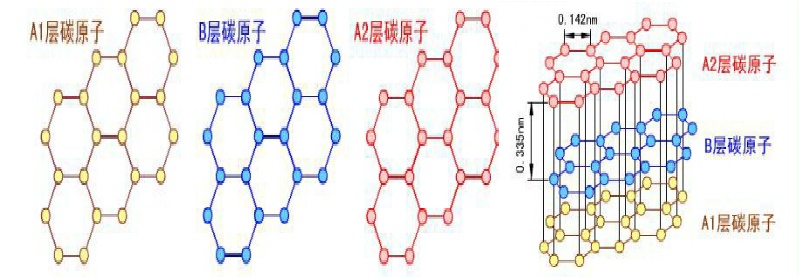

石墨晶體結構示意圖（1）
石墨晶體層內碳原子之間以共價結合形成六邊形結構，層間以弱的Van Der Waals（范德華力）結合。這種的特殊構造使得鋰可以嵌入石墨晶體的層間，而且不會破壞石墨的二維網狀結構，從而擴大層間距。這個過程是可逆的，所以石墨材料嵌脫鋰也是可逆的。鋰離子插入石墨會形成層間化合物，通常表示為LixC6，其中x的大小與材料的種類和結構、電解液的組成以及Li+移動速率等因素有關。當x=1時，形成的是LiC6，為一階鋰石墨層間化合物，此時達到石墨的最大理論比容量。
O石墨層 ●鋰

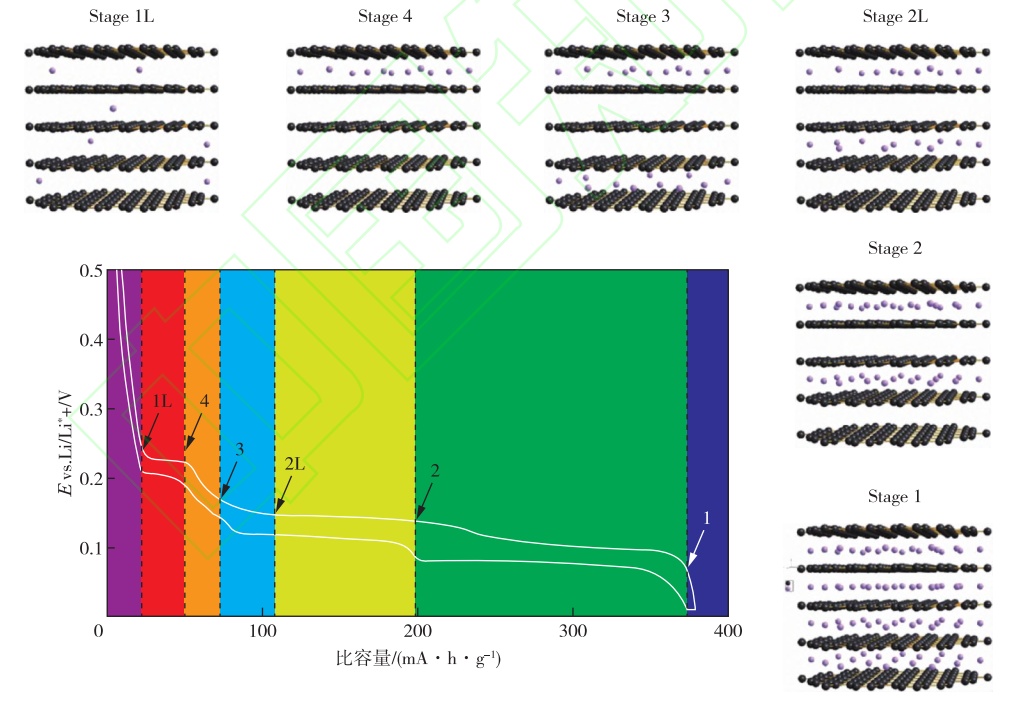

LixC6結構示意圖（2）
鋰離子遷移到石墨負極的過程大致可以分為以下四個步驟：（1）溶劑化鋰離子在電解液中的擴散；（2）達到石墨負極表面的溶劑化鋰離子開始去溶劑化；（3）去溶劑化的鋰離子穿過固態電解質（SEI）膜并伴隨電荷轉移嵌入石墨層間；（4）鋰離子在石墨顆粒內部擴散。最后，鋰通過不同插層階段之間的相變積累在石墨中。
石墨材料的儲鋰方式有三種：層間儲鋰、端面儲鋰和表面儲鋰。如圖（4）所示，石墨層間提供了主要的儲鋰容間，這部分鋰離子表示為LiL，即層間儲鋰。石墨層愈發達(La大)，插入鋰量愈多，儲鋰量愈大。絕大多數鋰離子在電壓低于0.25V時，開始嵌入層內并形成不同階的石墨層間化合物。在初始的嵌鋰階段，鋰離子濃度較低，由于鋰離子間排斥力的的存在，優先形成單鋰離子層。隨著鋰離子濃度的增加，鋰離子的價態變?yōu)?ɛ，鋰含量越高，ɛ越趨于0，負極會形成4階、3階、2階、1階不同階數的石墨層間化合物，直至達到飽和。

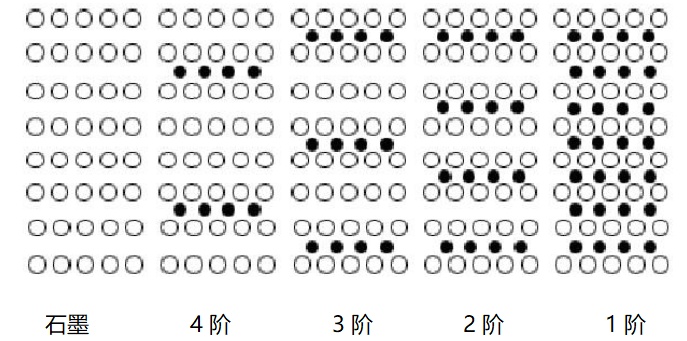

鋰離子嵌入／脫嵌入石墨的階現象示意圖（3）

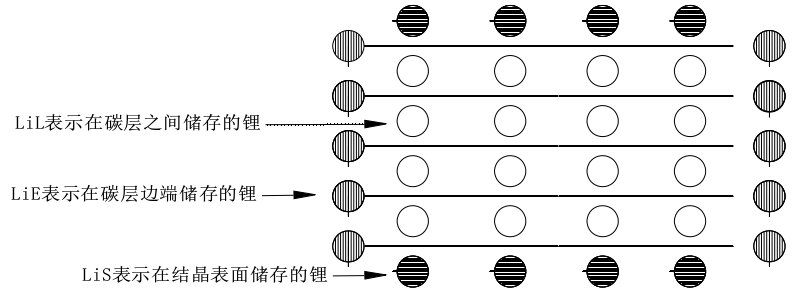

層-邊端-表面儲鋰示意圖（4）
研究認為，鋰離子嵌入石墨層間的過程是從高階到低階的插層過程。在此過程中，石墨片層在應力范圍內逐漸膨脹，石墨層間距由0.335nm增加至0.370nm，嵌入容量逐漸增加。在放電過程中，鋰離子脫出石墨層間，石墨晶體恢復原狀。石墨片層邊端暴露的碳原子處于一種無定形狀態，能量高，是鋰離子的活性位點，這部分鋰離子表示為LiE，即邊端儲鋰。石墨表面的碳原子與鋰離子的鍵合與邊端類似，這部分鋰離子表示為LiS，即表面儲鋰。
以上是石墨材料儲鋰機理的介紹，石墨材料良好的層狀結構有利于鋰離子在充放電過程中嵌入和脫出，因而成為鋰離子電池負極材料開發利用的主流。雖然石墨材料也存在自身的缺陷，但是短期內難有可大范圍商業化的其他替代性材料出現。
