中國粉體網訊 同金屬材料相比，先進陶瓷材料具備突出的物理化學性能，從而在半導體領域中無論是作為集成電路基板還是半導體設備精密陶瓷部件，亦或是作為高頻器件的芯片材料，均有著極為重要的應用。
陶瓷材料在半導體的地位如此重要，相應的，一旦其出現質量問便無法保證設備或器件的正常工作，這對生產成本較高的半導體產業來說是十分致命的，故保證其質量的可靠性便十分關鍵。陶瓷的生產過程中存在著制作工藝多樣、制作步驟繁復等因素的影響，不可避免地在材料內部會存留缺陷，這對材料質量的穩定性以及使用的可靠性都造成了不可忽視的影響。所以，除了保證正確的工藝路線外，對原材料及成品進行檢測也十分必要。
掃描電子顯微鏡工作原理
在眾多檢測分析設備中，掃描電子顯微鏡不但可用于觀察固體表面的形貌，還能與X射線衍射儀或電子能譜儀相結合，構成電子微探針，用于物質成分分析，在陶瓷檢測分析方面受到重視。其利用電子槍采用真空加熱鎢燈絲，發生熱電子束，在0.5～30kV的加速電壓下，經過電磁透鏡所組成的電子光學系統，電子束會聚極細電子束，并在樣品表面聚焦。末級透鏡上邊裝有掃描線圈，在它的作用下，電子束打到樣品上一點時，在熒光屏上就有一亮點與之對應，其亮度與激發后的電子能量成正比，掃描電子顯微鏡是采用逐點成像的圖像分解法進行的，光點成像的順序是從左上方開始到右下方，直到最后一行右下方的像元掃描完畢就算完成一幅圖像。

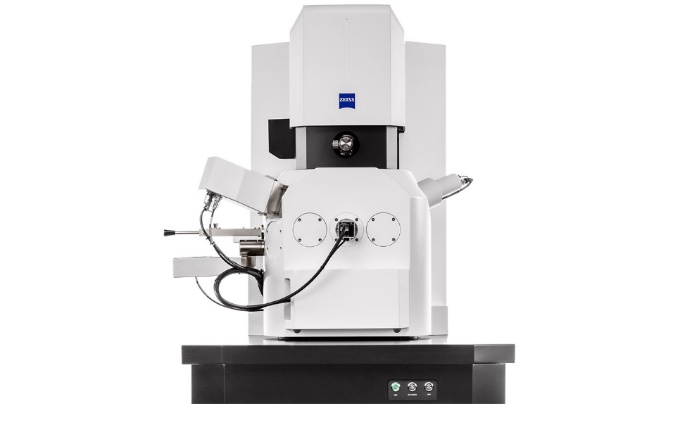

圖片來源：蔡司
掃描電子顯微鏡為陶瓷材料檢測分析提供便利
在顯微結構的分析方面，原始材料及其制品的顯微形貌、孔隙大小、晶界和團聚程度等將決定其最后的性能。掃描電子顯微鏡在其微觀結構分析研究方面同樣顯示出極大的優勢。
主要表現為：
(1)力學加載下的微觀動態(裂紋擴展)研究；
(2)加熱條件下的晶體合成、氣化、聚合反應等研究；
(3)晶體生長機理、生長臺階、缺陷與位錯的研究；
(4)成分的非均勻性、殼芯結構、包裹結構的研究；
(5)晶粒相成分在化學環境下差異性的研究等。

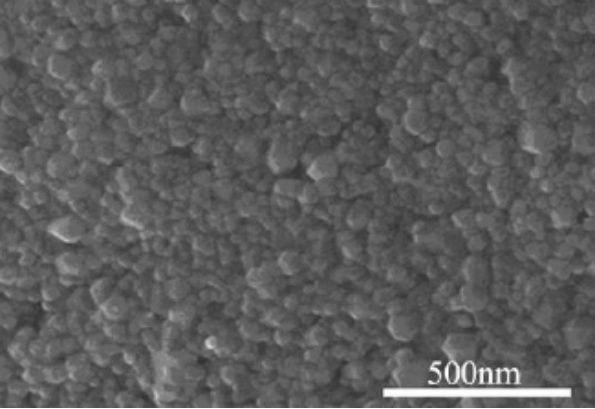

納米鈦酸鋇陶瓷的掃描電鏡照片
在納米尺寸的研究方面，目前納米材料的應用非常廣泛，比如通常陶瓷材料具有高硬度、耐磨、抗腐蝕等優點，納米陶瓷在一定的程度上也可增加韌性、改善脆性等。納米材料的一切獨特性主要源于它的納米尺寸，因此必須首先確切地知道其尺寸。高分辨率的掃描電子顯微鏡在納米級別材料的形貌觀察和尺寸檢測方面因具有簡便、可操作性強的優勢被大量采用。
在斷口分析方面，掃描電子顯微鏡的重要特點是景深大，圖像富立體感，具有三維形態，能夠提供比其他分析手段多得多的信息。掃描電子顯微鏡所顯示的斷口形貌從深層次、高景深的角度呈現材料斷裂的本質。在材料斷裂原因的分析、事故原因的分析以及工藝合理性的判定等方面是一個強有力的手段。
掃描電子顯微鏡與其他設備的組合以實現多種分析功能
在實際分析工作中，往往在獲得形貌放大像后，希望能在同一臺儀器上進行原位化學成分或晶體結構分析，提供包括形貌、成分、晶體結構或位向在內的豐富資料，以便能夠更全面、客觀地進行判斷分析。為了適應不同分析目的的要求，在掃描電子顯微鏡上相繼安裝了許多附件，實現了一機多用，成為一種快速、直觀、綜合性分析儀器。把掃描電子顯微鏡應用范圍擴大到各種顯微或微區分析方面，充分顯示了掃描電鏡的多種性能及廣泛的應用前景。

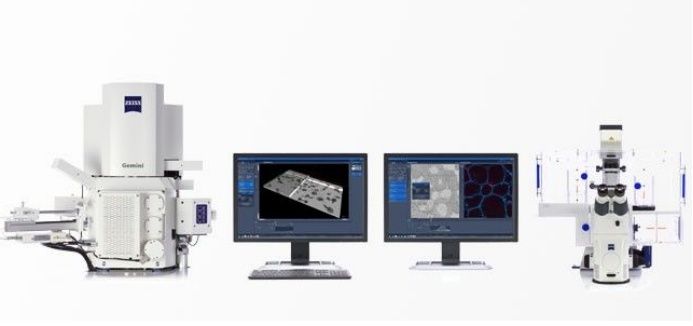

關聯顯微檢測儀器，來源：蔡司
蔡司是一家在光學和光電子領域內全球領先的科技集團，致力于開發、生產和銷售用于工業測量和質量保證的高度創新解決方案，為生命科學和材料研究提供顯微鏡解決方案。zeiss顯微鏡在納米尺度上將微小的結構可視化，同時高效的計量系統保證了工業的生產力和質量。到目前為止，來自世界各地的研究人員使用蔡司的光學、電子/離子和X射線顯微鏡，可以看到甚至是相當小的結構以及過程。
中國粉體網將在山東濟南舉辦第一屆半導體行業用陶瓷材料技術研討會，來自蔡司公司的資深應用工程師邱婷婷將帶來題為《ZEISS顯微鏡在半導體陶瓷材料中的應用》的報告。屆時，報告人將在“如何表征并統計分析陶瓷原粉的形貌以及大小”、“如何使用掃描電子顯微鏡以及光學顯微鏡多渠道分析氮化鎵等三代半導體材料的缺陷”以及“結合Zeiss特色的顯微鏡關聯技術，對材料或器件的失效點進行精準定位分析”等方面進行詳細報告。
