1日本石灰石資源
石灰石是一種巖石，主要由一種稱為方解石（碳酸鈣和CaCO3）的礦物組成。從資源分布來看，石灰石的礦床自北海道至九州，遍布日本全國，約有200多個石灰石礦在經營。在日本，著名的石灰石地貌有秋葉原（山口縣）、平尾臺（福岡縣）等喀斯特地貌，以及巖手縣的基比基和井倉峽（岡山縣）等山谷地貌。
日本的石灰石開采量僅次于美國和中國，位居世界第三，開采量的3%左右被用于出口。另外，值得一提的是，合成碳酸鈣的原料“石灰石”是日本國內唯一自給率達100%的礦產資源。

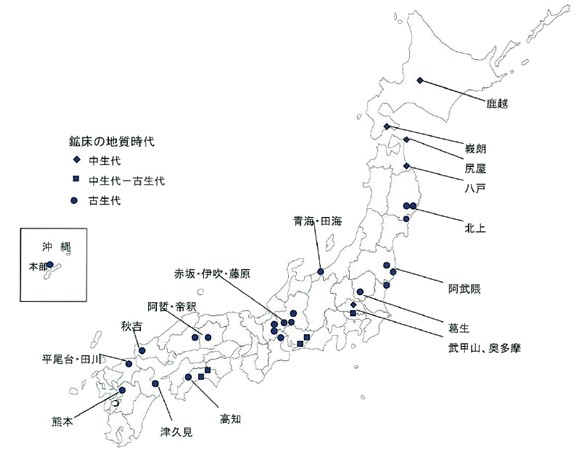

日本石灰石礦床分布圖

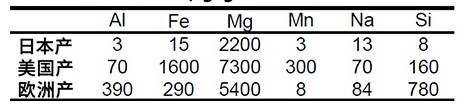

日本產、美國產和歐洲產的石灰石中的雜質含量比率測量結果示例（μg/g）
2碳酸鈣生產工藝

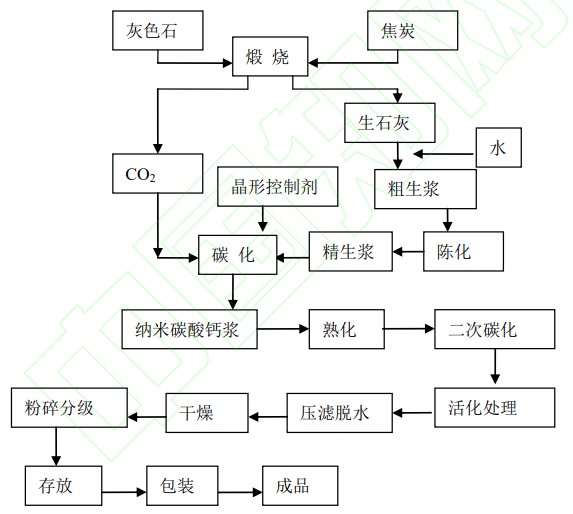

日本白石公司碳酸鈣生產工藝
（1）石灰石開采
日本每年生產石灰石約1.4億噸，通常采用臺式切割和立式切割相結合的方法。
（2）穿孔和爆破
在臺式切割采礦方法中，首先根據采礦臺的高度（5至15米），使用穿孔機鉆孔（直徑約10至20厘米）。工作臺高度、穿孔直徑和孔距等數值（爆破標準）根據每個礦山的生產規模嚴格確定。穿孔后，炸藥被裝入這個孔中，然后爆炸（通常10-20個孔在一次爆炸中爆炸）。
（3）破碎和選擇
石灰石被放入立井中，在破碎機中破碎成約10至20厘米的大小，由皮帶輸送機運輸，并通過篩分設備（篩網）進行篩分。在破碎和采礦過程中，計算機能進行集中管理和監控。
（4）煅燒
煅燒采用機械化的立窯，石灰石和燃料按一定的比例進行煅燒，煅燒區溫度為1000±100℃，原料進入立窯后從進料到出石灰，煅燒時長約60小時。此外，產生的二氧化碳（CO2）也可以回收，在碳酸鈣的合成中利用。
（5）精制消化
以日本白石公司的消化工藝為例，采用具有3個攪拌漿的消化池，采用螺旋出渣機出渣。消化溫度控制在≥90℃，消化后粗漿經過二級旋液分離器和二級振動篩除去雜質，然后陳化24小時，得到精漿備用。
（6）碳化
白石公司的碳化工藝分為，間歇鼓泡攪拌碳化和連續噴霧碳化兩種。
間歇鼓泡攪拌碳化：其反應器直徑2.3米，體積25m3，攪拌機轉速129r/min，功率為22kW，攪拌槳為二層式四葉槳式攪拌，采用變頻調節轉速。生漿質量濃度為6.5%±0.5%，起始碳化溫度為18±1℃，反應時間為60-90min，當pH值降至9.0-10.0時，停止碳化，反應終點濃度為8.7%±0.5%，打入大的碳化罐（碳化罐直徑4.0米，體積為100m3）進行保溫熟化，熟化一定的時間后，根據納米碳酸鈣的BET比表面積、空氣透過比表面積、熟漿粘度等指標確定熟化終點，各項指標合格后繼續通入CO2，調節至pH≤7，二次碳化反應時間一般為50-70min。

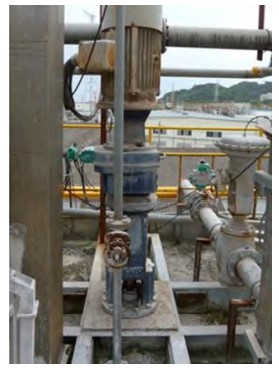

攪拌碳化塔
連續噴霧碳化：其碳化塔包含A塔（高15米，直徑2.1米）和B塔（高18米，直徑2.6米），二個塔循環碳化。底部通入CO2，漿液用泵從塔底通過管道從頂部噴入，下落入塔底，不斷循環，直到中和至pH≤7停止。噴霧碳化主要的技術是氣量與噴霧漿液的大小的配合，適合生產規整、分散性好的立方體納米碳酸鈣。

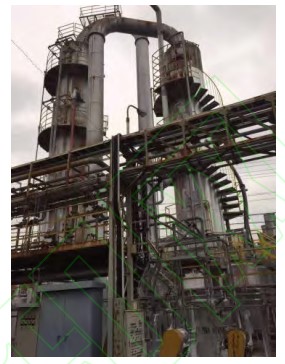

噴霧碳化塔
通過以上二種碳化方式的組合，可以制備無定形、立方體、柱形、紡錘形、片狀、球形、針狀等50多種不同晶形和大小的碳酸鈣，粒徑在20-5000nm可調。

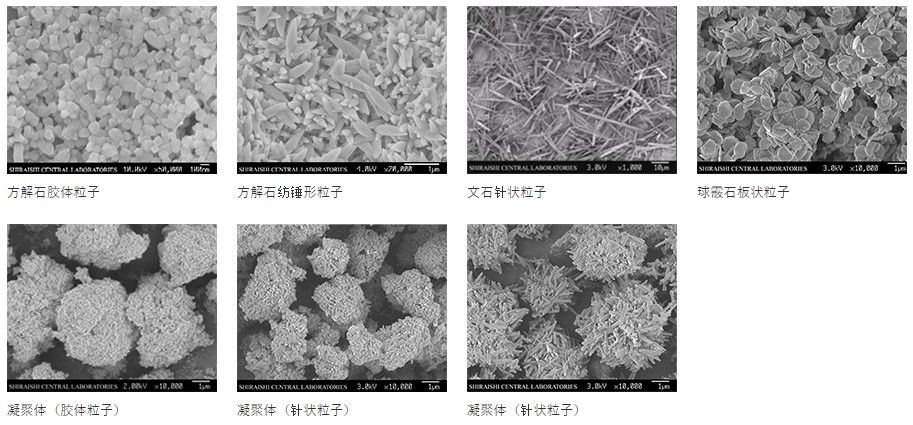

① 粒子形狀控制技術
碳酸鈣中有三種晶體結構，分別是方解石、文石、球霰石。在碳酸化工序中，通過改變石灰乳的濃度和溫度、CO2氣體的吹入速度以及是否加入化學助劑等各種條件，可以分別生產出這三種不同的晶體。通過控制粒子形狀和凝聚狀態，讓填料與基材混合時能具備不同應用所需要的性能。

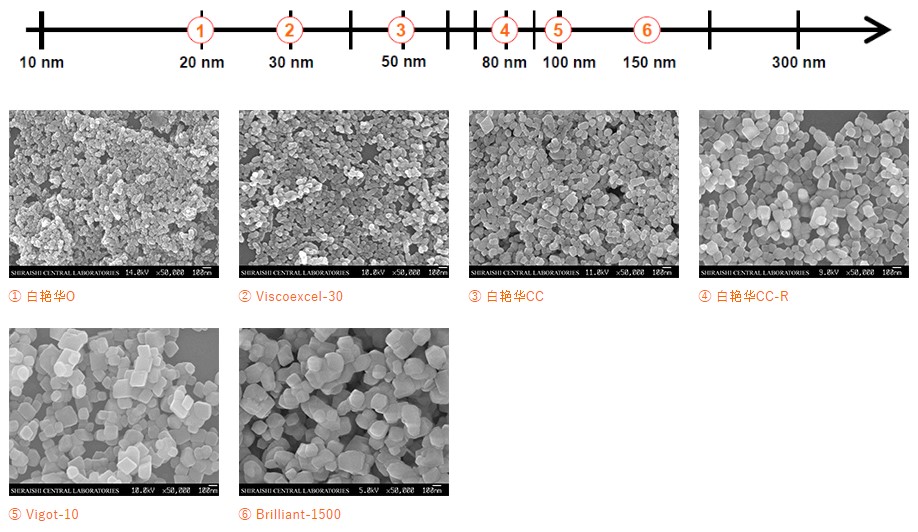

② 大范圍的粒徑控制技術
除了確保均勻的粒子形狀外，穩定的結晶、均勻的粒子大小也是讓填料達到所需特性的重要因素。以膠體粒子為例，白石公司在20-300nm的范圍內，針對性地生產出特定粒徑的碳酸鈣。通過生產均勻的粒子，能夠確保向基材賦予物理性質的重現性。
（7）活化處理
活化處理，主要是設備活化罐和各種處理劑配方。日本白石公司采用的活化罐體積為30m3，功率為22kW，內部采用螺旋槳攪拌，轉速為100r/min�；罨幚砼浞街饕校舅�、樹脂酸、季胺鹽、木質素、硅烷偶聯劑、分散劑、丙烯酸、馬來酸、硅酸鈉、磷酸等藥劑的組合。另外，藥劑制備溫度為80-90℃，活化漿的溫度控制為60-80℃，攪拌1小時。
（8）納米級別的表面處理
將碳酸鈣的粒子表面用脂肪酸和樹脂酸等各種助劑處理后，可以提高與基材的親和性，從而發揮出更高的應用性能。

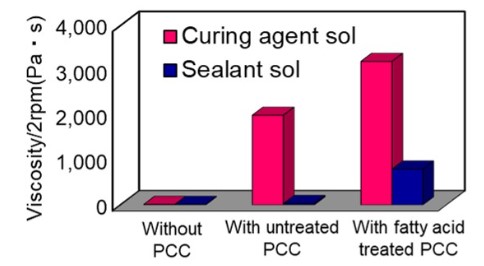

上圖是雙組份聚氨酯膠的粘度變化，從圖左邊開始分別為未混合PCC、混合了未處理PCC以及混合了經過脂肪酸處理后的PCC的膠劑。可以看出，使用脂肪酸改變表面性質后，可以提高密封膠作業的效率。

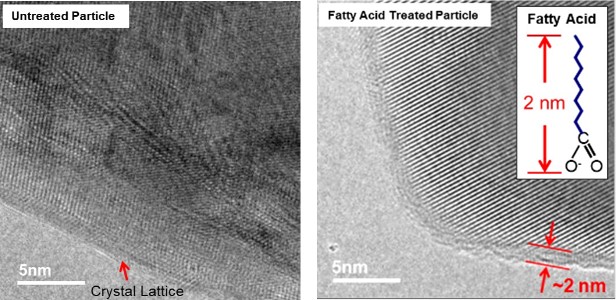

上圖未處理產品和脂肪酸處理產品的粒子表面的透射電子顯微鏡（TEM）圖像。左側未處理產品中，可以看到粒子的表面附近都有方解石晶格；而右側脂肪酸處理產品中，由于存在脂肪酸，粒子表面可以觀察到約2nm厚的層狀物質。通過進行均質的表面處理，可以獲得穩定的填料性能。
（9）干燥、破碎、包裝
干燥機采用多層網箱式干燥機，采用熱風爐供熱；粉碎機采用有動靜齒的棒銷磨，轉速一般控制在 2500r/min。粉碎機帶外選粉分級機；包裝前采用大的料倉除去粉體中的氣體，包裝設備采用螺旋式包裝機。
結語
日本白石公司對碳酸鈣生產工藝的控制十分嚴格，在重要的生產環節建設起一定的技術壁壘，也重視應用環節的技術研發，對碳酸鈣粉體在基質中的分布進行檢測與研究。在碳酸鈣生產方面，能重視工藝細節，直面創新，這值得我們學習借鑒。
參考來源
劉亞雄，等：日本納米碳酸鈣生產工藝及產品介紹，青州宇信鈣業股份有限公司
白石工業株式會社、日本石灰石礦業協會
