中國粉體網訊  與傳統鋰離子電池相比，鋰硫電池在平均電壓為2.15V的條件下，理論能量密度可達2680Wh/kg，約為目前鋰離子電池能量密度的6倍，因而被認為是最有潛力替代傳統鋰離子電池的體系之一。此外，與傳統鋰離子電池昂貴的正極材料相比，硫儲量豐富、價格低廉、環境友好，在大規模儲能系統應用中具有無與倫比的優勢。

鋰硫電池工作原理

鋰硫電池結構圖和典型的充放電曲線如下圖所示。負極金屬鋰被氧化釋放出鋰離子和電子，同時與電解液接觸面會形成保護層SEI膜；鋰離子和電子分別通過電解液、外部負載移動到正極；單質硫在正極被還原成放電產物硫化鋰。

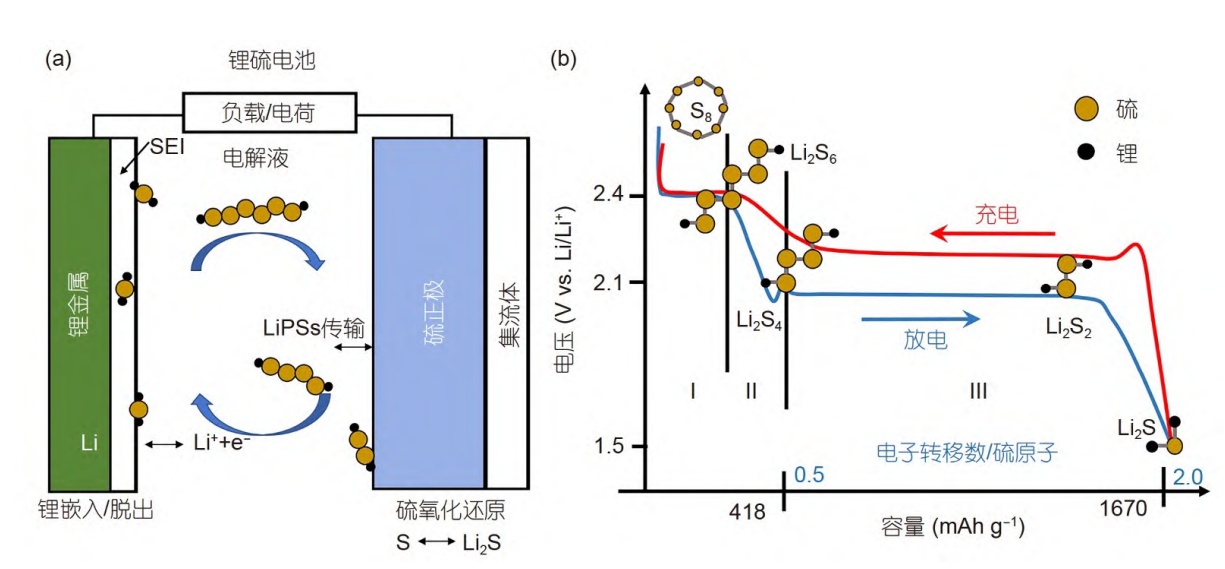

鋰硫電池結構示意圖和固-液-固典型鋰硫電池充放電曲線（圖源：熊潤荻等，《鋰硫電池綜合性能協同提升策略》）

單質硫在自然界中普遍以環狀的S₈形式存在。在放電過程中，從固態的環狀S₈到液態的長鏈多硫化物L(fēng)i₂Sn（4<n≤8）和短鏈多硫化物L(fēng)i₂Sn（2<n≤4），最后為固態的放電產物L(fēng)i₂S₂和Li₂S。放電曲線上出現了兩個放電平臺2.3V（高平臺）和2.1V（低平臺），其中長鏈的多硫化物在電解液中有較高的溶解性，所以該過程電化學反應速率較快，而Li₂S₂和Li₂S在電解液中幾乎不溶解，反應速率較緩慢。在充電過程中Li₂S經過中間多硫化物直接被氧化成S₈，從而形成一個完整可逆的氧化還原反應。

鋰硫電池商業化應用面臨的挑戰

鋰硫電池的發明可以追溯到20世紀60年代，當時Herbert和Ulam申請了一項電池專利，首次提出將硫作為電極材料運用到儲能裝置。時至今日，鋰硫電池的研究工作已進行了半個多世紀，但受限于其固有缺陷，導致其商業化應用仍然面臨諸多棘手的挑戰：

①LiPSs的溶解及“穿梭效應”；

②單質硫及其放電產物的絕緣性；

③體積變化大；

④鋰負極引起的不穩定SEI和安全性問題；

⑤低的硫負載（面積）或低的硫含量（％）；

⑥電解液與活性硫的比值（E/S）在大多數情況下大于10μL/mg，阻礙鋰硫電池實現高能量密度；

⑦自放電現象。

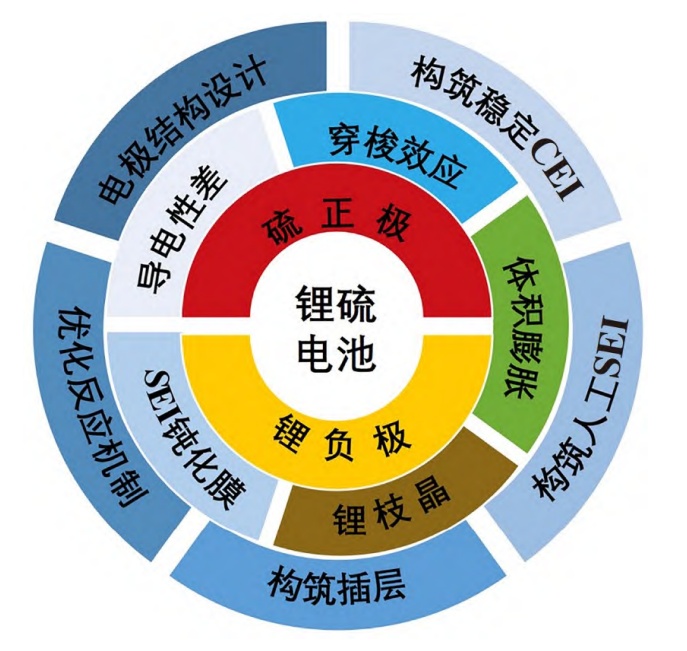

鋰硫電池商業化挑戰及改進策略（圖源：熊潤荻等，《鋰硫電池綜合性能協同提升策略》）

鋰硫電池缺陷改善措施

為了解決上述問題，通常圍繞以下幾個方面開展鋰硫電池的研究：

（1）硫復合正極結構設計，有效控制硫化物的反應路徑。使用一種或多種導電/導離子材料與硫復合，構建電子/離子導電網絡，將活性硫均勻分散到宿主材料中，以提高電極導電性，減少極化損耗；選擇合理的物理/化學吸附材料，有效錨定LiPSs，防止其“穿梭效應”；粘結劑的優化與開發以穩定正極結構、降低非活性物質的含量和電解液的用量、提高活性物質在正極中的分散性以及錨定LiPSs，特別是離子/電子導電等功能性粘結劑的開發；新型集流體設計和無粘結劑結構的構筑。

（２）電解質的優化。通過選擇與硫正極結構配套的鹽組分、溶劑以及新型電解液添加劑，優化電解液體系，在微觀和宏觀上實現對硫化物的反應動力學和熱力學過程的有效調控。

（３）功能性隔膜/中間夾層的開發與使用。在鋰硫電池中，所使用的功能性隔膜/中間夾層可以通過物理阻擋或化學吸附作用減輕LiPSs向鋰負極的擴散，調節鋰離子的傳輸行為，引導鋰的沉積，實現對鋰負極的有效保護。另外，功能性隔膜/中間夾層能增加正極導電界面，增強LiPSs轉化動力學，提高活性物質的利用率。

（４）鋰負極的保護。LiPSs具有氧化性，強還原性的鋰金屬能與穿梭到負極的LiPSs發生反應，導致鋰金屬的劇烈腐蝕。特別是在低E/S比和高硫載量的情況下，電池中LiPSs的高濃度梯度更會加劇侵蝕反應。此外，在反復的循環過程中，SEI會被巨大的體積變化所破壞，LiPSs的分解產物也會成為SEI的成分，使得對SEI的控制變得更加復雜。

鋰硫電池研究現狀及進展

（1）專利申請趨勢

專利作為科技成果的重要載體，開展專利信息分析能夠?yàn)榧夹g(shù)研發和布局提供必要的信息支撐和決策支持。以Incopat專利數據庫為數據來源，檢索時間限定為截止到2021年7月31日。

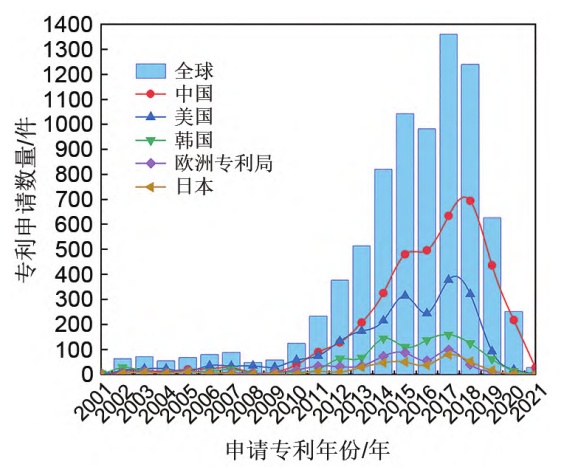

全球主要國家或地區的鋰硫電池技術專利申請（圖源：孫玉琦等，《專利視域下全球鋰硫電池技術競爭態勢分析》）

鋰硫電池相關技術專利的申請始于20世紀60年代，進入21世紀之后開始呈現上漲趨勢，特別是2010年到2017年間發展迅猛，如上圖所示。具體來看，全球鋰硫電池技術相關專利的發展主要分為三個階段。

第一階段2001—2008年，屬于技術的緩慢增長期。專利申請累計量較少，起伏波動不大。在這一階段，鋰硫電池一直受到如低放電容量、體積膨脹、多硫化物溶解和穿梭效應等技術限制，極大地阻礙了其實際應用與發展進程，導致相關技術專利的研發也處于低數量和緩慢增長的狀態。

第二階段2009—2018年，屬于技術的高速增長期。專利數量急劇增長，在2017年達到峰值。在這一階段，中國專利數量增長迅速，成為推動鋰硫電池技術發展的重要國家和關鍵驅動力。

第三階段是2019年至今，專利申請數量逐年大幅度下降，呈快速下降趨勢。由于當前專利申請存在18個月的滯后期，以及2021年數據不完整，此階段的數據僅用作參考，但從整體分析上來看，技術依然呈現出快速發展的趨勢。

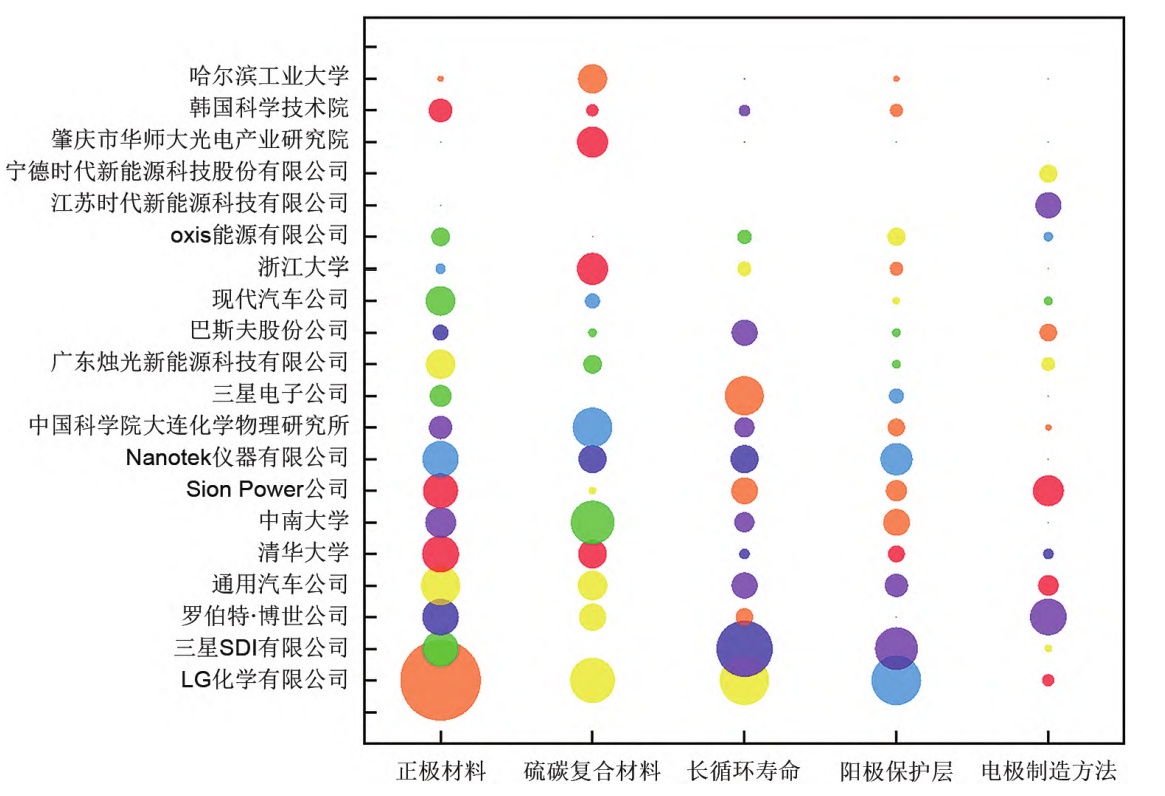

鋰硫電池領域申請人專利技術主題聚類氣泡圖（圖源：孫玉琦等，《專利視域下全球鋰硫電池技術競爭態勢分析》）

專利聚類分析是指利用文本挖掘技術將專利按技術聚類成不同的子類，以揭示特定技術領域內各子領域的分布情況，通過對鋰硫電池專利聚類分析得出聚類技術主題包括以下五個方面：

①正極材料：多硫化鋰、導電劑等技術；

②硫碳復合材料：石墨烯、硫-石墨烯復合材料等技術；

③長循環壽命：有機電解質溶液、可凝膠化、電解質體系等技術；

④陽極保護層：電解液添加劑、電極保護膜組合物等技術；

⑤電極制造方法：電池模塊、固態電池、放熱化學反應等技術。

（2）科研進展

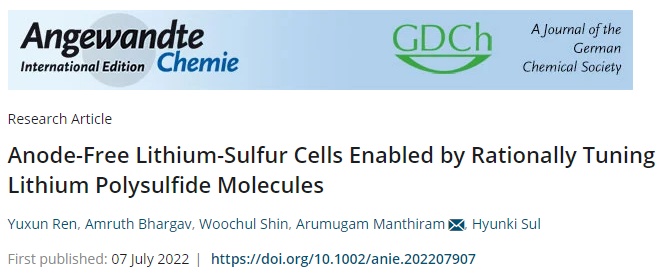

2022年7月7日，美國德州大學奧斯汀分校Arumugam Manthiram教授課題組提出了一種簡單而有效的調節多硫化鋰分子（Li₂Sx）的方法，實現了Li-S電池的負極可逆性和正極動力學的協同提升。該方法使用元素周期表中第五周期后過渡金屬碘化物（如SnI₄）與多硫化鋰絡合形成可溶性絡合物，促進了富含Li₂SnS₃成分的負極界面層的形成。無定形的Li₂SnS₃對副反應穩定且具有較低的離子傳輸阻抗，顯著提高了鋰的沉積/剝離效率。同時，SnI₄和多硫化鋰的絡合抑制了多硫化鋰分子的聚集，從而顯著提高了貧電解質條件下的硫轉化動力學。

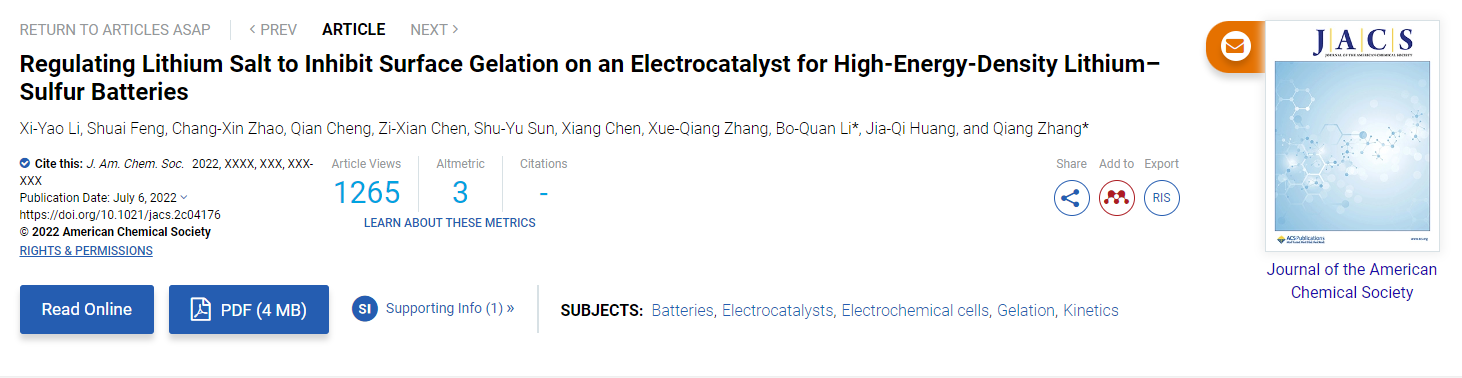

清華大學張強團隊報道了調節鋰鹽以抑制電催化劑上的表面凝膠化用于高能量密度鋰硫電池。該文中，雙（三氟甲烷磺�；�）酰亞胺鋰（LiTFSI）是一種常用的鋰鹽，可加劇MoS₂電催化劑上的表面凝膠化。具體來說，LiTFSI中的三氟甲基磺�；�與MoS₂電催化劑上的Lewis酸性位點相互作用，生成缺電子中心。具有高Lewis酸性的缺電子中心引發1，3-二氧戊環溶劑的陽離子聚合，并生成表面凝膠層，從而降低電催化活性。為了解決上述問題，引入了路易斯鹽基碘化鋰（LiI）來阻斷LiTFSI和MoS₂之間的相互作用并抑制表面凝膠化。因此，具有MoS₂電催化劑和LiI添加劑的Li–S電池在袋式電池水平上實現了416Wh/kg的超高實際能量密度。

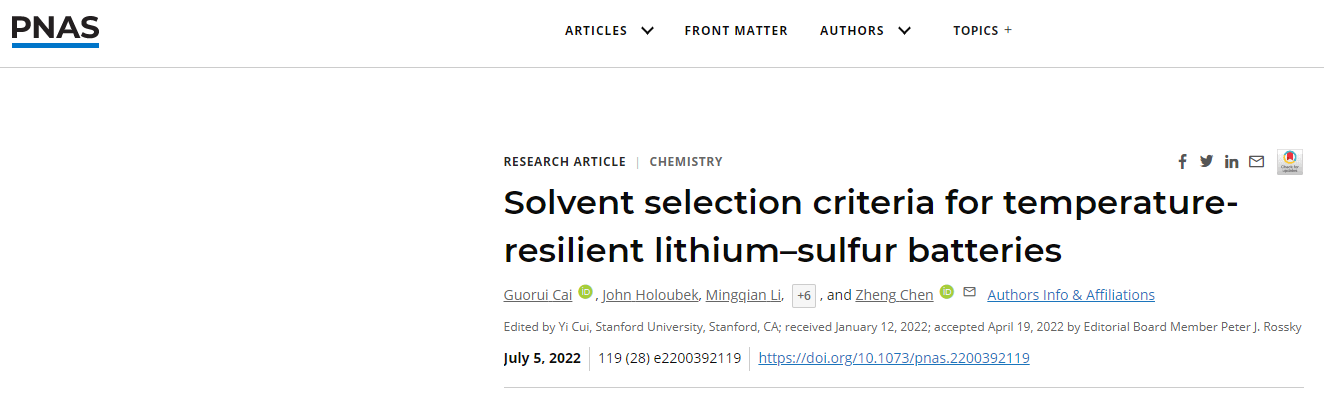

加州大學圣地亞哥分校（UCSD）陳政教授團隊通過將硫附著在塑料基材上來解決硫陰極降解問題，將鋰鹽溶解在二丁醚溶劑中來制造電解質，以鋰金屬為陽極制備了鋰硫電池。原型電池持續了200次循環，并在-40°C下還能保持超過87%的原始容量。在50°C時，電池的容量增加了15%。

總結與展望

目前對于電池的研究仍然以鋰離子電池居多，且在新能源汽車上的主要為鋰離子電池，但鋰離子電池實際容量值已接近理論值，相反鋰硫電池能彌補這一弊端。但鋰硫電池中單質硫正極材料導電性差、多硫化物的溶解以及單質硫在充放電過程的體積變化等缺陷限制其商業化、大規模使用。對于鋰硫電池的研究而言，未來有很大的應用空間，其高理論比容量、高能量密度等顯著優勢勢必會讓其取代鋰離子電池而成為主流。

參考來源：

1、熊潤荻等，《鋰硫電池綜合性能協同提升策略》

2、蘆濤等，《高載硫量鋰硫電池》

3、徐雁波等，《鋰硫電池的研究現狀及進展》

4、馬俊勝，《石墨烯基鋰硫電池的正極設計與性能研究》

5、孫玉琦等，《專利視域下全球鋰硫電池技術競爭態勢分析》
