中國粉體網訊 8月12日，美國商務部工業和安全局（BIS）在聯邦公報上發布一項臨時最終規定，對4項“新興和基礎技術”實施最新出口管制。其中兩項便是氧化鎵、金剛石這兩類超寬禁帶半導體材料，且該兩項出口管制于8月15日已生效。

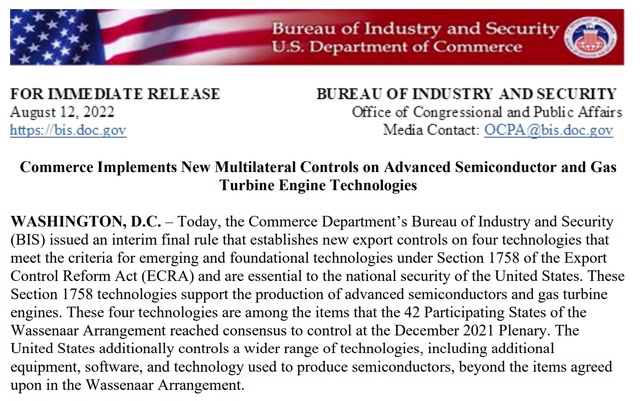

（圖源：BIS）
那么，為什么美國要限制氧化鎵、金剛石的出口呢？
關于第四代半導體材料
高性能半導體器件的制造離不開先進的半導體材料，為了滿足半導體器件的使用性能，半導體材料先后經歷了以硅、鍺為代表的第一代元素半導體材料；以砷化鎵、磷化銦為代表的第二代化合物半導體材料和以碳化硅、氮化鎵為代表的第三代寬禁帶半導體材料。近年來，隨著新能源汽車、高鐵、量子通信等領域?qū)Τ邏焊吖β势骷�、深紫外光電子器件、高能射線輻射探測器等高性能半導體器件的需求，金剛石、氧化鎵（β-Ga2O3）等具有更大禁帶寬度、更高擊穿電場、更短吸收截止邊等優勢的超寬禁帶半導體材料引起了國內外學者的廣泛關注，被認為是未來支撐信息、能源、交通、制造、國防等領域快速發展的新一代半導體材料。

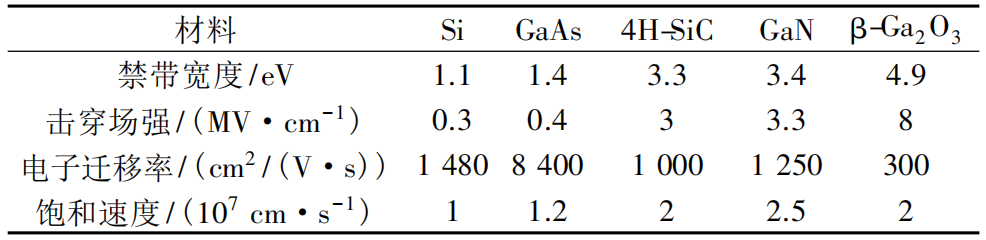

β-Ga2O3與其他半導體的材料性質對比（圖源：蔣騫等，《氧化鎵薄膜外延生長及其應用研究進展》）
關于氧化鎵
氧化鎵是一種透明的超寬禁帶氧化物半導體材料，禁帶寬度約為4.8eV，擊穿電場強度高達8MV/cm，遠高于硅（1.1eV，0.3MV/cm）、砷化鎵（1.4eV，0.4MV/cm）、碳化硅（3.3eV，2.5MV/cm）、氮化鎵（3.4eV，3.3MV/cm）等半導體材料，還具有獨特的紫外透過特性（紫外透過率可達80%以上）以及低的能量損耗、高的熱穩定性和化學穩定性等優點，是制造高溫高頻高功率微電子器件、日盲紫外光電探測器、紫外透明導電電極的優選半導體材料。此外，氧化鎵良好的化學和熱穩定性，成本較低、制備方法簡單、便于批量生產，在產業化方面優勢明顯。
在后摩爾時代，具有先天性能優勢的寬禁帶半導體材料脫穎而出，而氧化鎵的出現，為產業帶來了新風向。作為超寬禁帶半導體，氧化鎵有望替代碳化硅和氮化鎵成為新一代半導體材料的代表。目前，各國的半導體企業都爭先恐后布局，氧化鎵正在逐漸成為半導體材料界一顆冉冉升起的新星。

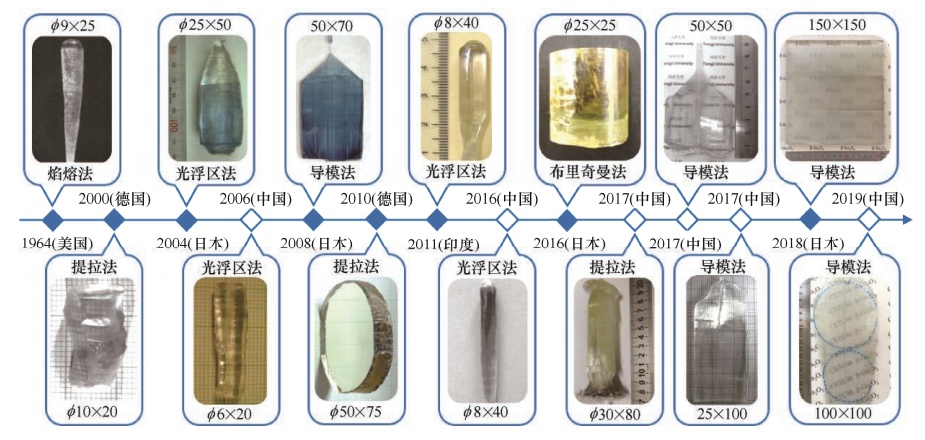

國內外氧化鎵晶體生長技術的發展趨勢（圖源：高尚等，《新一代半導體材料氧化鎵單晶的制備方法及其超精密加工技術研究進展》）
日本企業Novell Crystal Technology作為氧化鎵晶體研發領域的領導者，是世界上最早能夠量產氧化鎵基礎材料（單晶和外延）及器件的企業。他們正在聯合村田制作所、三菱電機、日本電裝和富士電機等科技巨頭，以及東京農工大學、京都大學和日本國家信息與通信研究院等高校及科研機構，推動氧化鎵單晶、襯底材料以及下游功率器件的產業化發展。
我國也在進行氧化鎵的研發。中國科協發布的2021年度“科創中國”系列榜單中，中山大學王鋼教授團隊自主研發的科研成果“大尺寸氧化鎵單晶薄膜異質外延生長技術及核心裝備”榮登“先導技術榜”，推動我國氧化鎵基功率電子器件的發展和產業化進程。
而在全球半導體產業具有全面領先優勢的美國，正在從前沿軍事技術布局的角度，大力發展氧化鎵材料及功率器件。美國空軍研究實驗室、美國海軍實驗室和美國宇航局，積極尋求與美國高校和全球企業合作，開發耐更高電壓、尺寸更小、更耐輻照的氧化鎵功率器件。
關于金剛石
金剛石是超寬禁帶半導體，其禁帶寬度為5.5eV，具有高電子遷移率（2000cm2/Vs）、高電子飽和速度（2×107cm/s）、高擊穿場強（107V/cm）和高熱導率（2000W/mK）等特點，其功率器件的JOHNSON'S優值為寬禁帶半導體SiC的10倍。對金剛石材料和器件的研究早于SiC和GaN，由于研制難度大，其發展速度被寬禁帶半導體超越。隨著SiC和GaN功率電子學進入發展成熟階段，新的需求又在推動下一代功率電子學的發展，金剛石被認為是制備下一代高功率、高頻、高溫及低功率損耗電子器件最有希望的材料，被業界譽為“終極半導體”。
近年來，對金剛石單晶、多晶材料在大尺寸、低缺陷密度和p型、n型摻雜等關鍵技術的研究有了新的突破，并帶動了金剛石功率二極管、金剛石功率場效應晶體管（FET）、邏輯電路和金剛石ＲF功率器件的發展，同時將高導熱的金剛石材料和GaN HEMT結合以解決其高功率工作時的散熱難題，又推動了高輸出功率密度的GaN微電子學的發展。

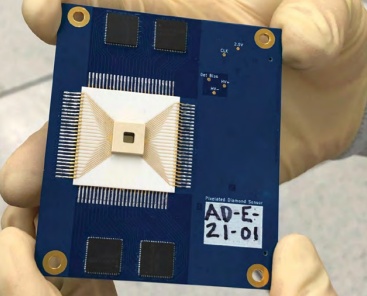

金剛石探測器組件（圖源：材料科學，《金剛石的光芒不止體現在鉆石上》）
目前全球各國都在加緊金剛石在半導體領域的研制工作。其中，近期代表性的一項成果是日本Adamant并木精密寶石（東京都足立區）與佐賀大學共同開發出了適用于量子計算機存儲器的金剛石晶圓制造技術。宣布成功開發了超高純度2英寸金剛石晶圓的量產方法，其存儲能力相當于10億張藍光光盤。雖然晶圓缺陷較多，但這意味著鉆石晶圓時代的開始。同時，美國初創公司AKHAN半導體專門研究實驗室生長的電子級金剛石制備和應用，多次報道出其最新成果。
我國在金剛石方面，做了大量的探索性研究工作，但是與先進國家相比還有巨大差距，主要表現在：關鍵工藝設備依賴進口，沒有自主知識產權，容易遭到國外封鎖；單晶金剛石襯底無法在國內穩定獲取；沒有先進的大尺寸單晶金剛石薄膜的生長工藝等。
結語與展望
美國半導體產業，從誕生之初，就和美國政府有著千絲萬縷的關系。在二戰前，美國政府出于軍事科技的需要，就開始為企業和大學提供科研資金的支持。半導體產業初期，美國政府除了提供研發資金外，還扮演著最主要的采購方的角色，可以說最初生產晶體管的企業正是靠著軍方的訂單才存活和壯大起來。
哪怕在今天，在美國半導體產業的基礎研發上，美國政府仍然發揮著“幕后大金主”的角色；在半導體產業乃至一切高科技產業的外部競爭中，其又充當“裁判員”角色；甚至還會直接下場充當“運動員”的角色，動用國家權力來壓制他國政府和企業，一如當年的日本和如今的華為。
而此次加碼芯片禁令，正如美國商務部表示，此舉涵蓋的“新興和基礎技術”包括氧化鎵和金剛石，因為“利用這些材料的設備顯著增加了軍事潛力”。
目前，我國氧化鎵商業化剛剛起步，金剛石離商業化還有較大距離，美國此次實施的出口禁令短期內對國內產業鏈影響有限，但是長期來看第四代半導體材料仍是重要布局點，占據先發優勢至關重要。
參考來源：
1、高尚等，《新一代半導體材料氧化鎵單晶的制備方法及其超精密加工技術研究進展》
2、蔣騫等，《氧化鎵薄膜外延生長及其應用研究進展》
3、李龍等，《超寬禁帶半導體氧化鎵材料的產業進展及未來展望》
4、趙正平，《超寬禁帶半導體金剛石功率電子學研究的新進展》
5、材料科學，《金剛石的光芒不止體現在鉆石上》
6、中國電子報，《超寬禁帶半導體：金剛石要攬“瓷器活”》
