【原創】生產一塊鋰電池,需要用到哪些陶瓷材料?


來源:中國粉體網   山川

[導讀]  今天,我們來了解一下生產一塊鋰電池需要用到哪些陶瓷材料。

中國粉體網訊  隨著高新科技的不斷發展,先進陶瓷粉體及制品在某些高技術領域已成為關鍵材料和瓶頸材料。例如在鋰電行業,一些陶瓷材料恰恰在其生產鏈中充當了重要角色,這些材料有的是直接成為電極、隔膜材料,有的成為了封裝材料,還有一些則成為生產環節的輔助材料,這些陶瓷材料市場也因?yàn)殇囯姸L(fēng)生水起。今天,我們就來了解一下生產一塊鋰電池需要用到哪些陶瓷材料。



陶瓷隔膜

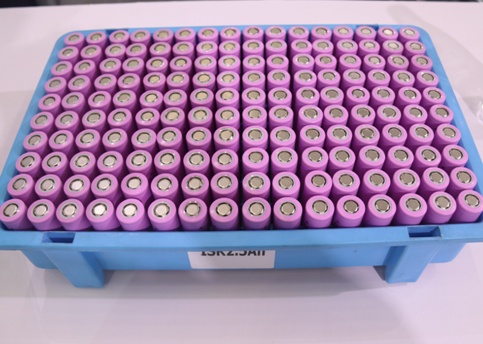

鋰離子電池主要由正極材料、負極材料、隔膜、電解液以及封裝材料等五部分組成。隔膜是鋰離子電池材料中技術壁壘最高的部分,其成本占比僅次于正極材料,約為10%~14%,在一些高端電池中隔膜成本占比甚至達到20%。



傳統隔膜的劣勢


商品化的鋰離子電池隔膜主要是聚乙烯、聚丙烯微孔膜。聚烯烴隔膜也有缺陷,一方面,當外界溫度達到或超過隔膜熔點時,隔膜自身會發生大面積收縮或熔融從而導致電池內部熱失控現象或短路的產生,因此保持隔膜的尺寸和形貌不變是提高電池安全性的關鍵。為此美國Celgard公司制備了(PP/PE/PP)多層隔膜,雖其高溫下熱收縮性有所提高,但其機械強度低、針刺強度低且透氣性差;另一方面,由于聚烯烴隔膜極性與有機電解液極性不一致,導致電解液對隔膜的潤濕性不好,電池在反復充放電過程中隔膜對非水電解液的保持能力較差,從而影響電池的循環性能。


陶瓷隔膜的先進性及代表性材料


目前陶瓷隔膜按制備方法可分為兩類,一類是傳統的聚烯烴隔膜或者無紡布膜為基底膜,運用黏結、熱壓或者嫁接的方法在基底膜上面覆蓋上一層陶瓷層,從而形成陶瓷復合膜;另一類是將納微級別的陶瓷顆粒混入有機材料中,制成混合漿料,然后將漿料拉伸成膜或制成無紡布膜。

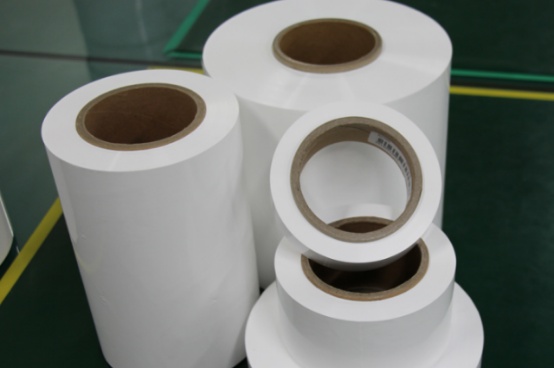

圖片來源:恩捷新材料


隨著平板電腦和電動汽車的普及,傳統聚烯烴隔膜,在耐高壓、高溫等性能上,無法滿足高電壓、高能量密度要求。采用隔膜涂層技術,利用陶瓷熱傳導率低,防止電池中的某些熱失控點擴大形成整體熱失控;無機材料結構特性,可改善隔膜的熱收縮性能,具有更高的安全性以及耐高電位的特點。此外,陶瓷涂層具有親水性,對液體電解質具有更好的吸液功能,可同時改善鋰電池在充、放電過程中電池內部電流的分布均勻性。


目前,最受關注的陶瓷隔膜材料有高純氧化鋁、勃姆石等。


1、高純氧化鋁


氧化鋁是一種高硬度的化合物,熔點為2054℃,沸點為2980℃,在高溫下可電離的離子晶體。氧化鋁作為一種無機物,具有很高的熱穩定性及化學惰性,是電池隔膜陶瓷涂層的很好選擇。其優點有:


(1)循環壽命長。降低了循環過程中的機械微短路,有效提升循環壽命;

(2)高倍率性。高純納米氧化鋁在鋰電池中可形成固溶體,提高倍率性和循環性能;

(3)高純納米氧化鋁還具有非常優良的導熱性能。電池溫度過高時,這種材料可以很好地進行熱量傳導,從而解決了PP/PE材料導熱性差的問題;

(4)良好浸潤性。高純納米氧化鋁粉末具有良好的吸液及保液能力;

(5)高純納米氧化鋁材料還具有優良的阻燃性。這是因?yàn)檠趸X材料本身就是非常優良的阻燃劑,即使因?yàn)闇囟冗^高,達到燃燒零界點,該材料的良好的阻燃性能會阻止大范圍的燃燒甚至爆炸;

(6)電流過大時,能夠阻斷電流。隨著鋰離子電池容量的不斷提高,內部蓄積的能量越來越大,內部溫度會提高,有可能出現溫度過高使負極隔膜被融化而造成短路。



圖片來源:國瓷材料


2、勃姆石


純勃姆石為白色,正雙軸晶體,屬于正交晶系中的雙錐點群。莫氏硬度3-3.5,比重為3-3.07。勃姆石(AlOOH)是γ-Al2O3的前驅體,以其獨特的化學、光學、力學性質在陶瓷材料、復合材料、表面防護層材料、光學材料、催化劑及載體材料、半導體材料及涂料等領域得到普遍的應用。



勃姆石鋰電池隔膜涂覆上的應用,來源:中鋁鄭州研究院


勃姆石除了能夠滿足鋰電池對隔膜的要求外,通過與氧化鋁的對比還有以下優勢:


(1)勃姆石的硬度低,在切割和涂覆過程中,對機械的磨損小,在成本上相對于高純氧化鋁來說更低。

(2)勃姆石耐熱溫度高,與有機物相容性好。

(3)勃姆石比重小,同樣重量比高純氧化鋁多涂覆25%的面積。

(4)涂覆平整度高、內阻小。

(5)低能耗、生產過程對環境更加友好。

(6)勃姆石的吸水率僅是高純氧化鋁的一半。

(7)勃姆石的制備更為簡單,不像高純氧化鋁那樣要經歷煅燒、粉碎、分級等一系列復雜過程。

(8)勃姆石材料的更換對隔膜企業和電池企業沒有設備及工藝更換的門檻,且對隔膜企業設備的損傷較小,隔膜企業也傾向于配合電池企業加快勃姆石材料驗證及產品驗證。


正極添加劑——氧化鋯


納米級復合氧化鋯產品在新能源領域的應用也不斷擴展,越來越多的鋰電池設計方案開始使用氧化鋯粉體作為正極添加材料,用以穩定電池性能、增加循環壽命。我們以鎳鈷錳酸鋰(LiNi0.8Co0.1Mn0.1O2)正極材料為例,來看一看納米氧化鋯對正極材料性能的影響。


1、對結構的影響


通過對LiNi0.8Co0.1Mn0.1O2摻雜ZrO2發現(下圖是在不同摻雜ZrO2量下合成的目標正極材料的XRD圖譜),在不同摻雜量下各個材料的XRD特征峰大致相同,經過Jade分析后屬于六方晶系的α-NaFeO2型的層狀結構,沒有其它的雜峰,說明ZrO2摻雜后的材料沒有影響到原始材料的整體結構。

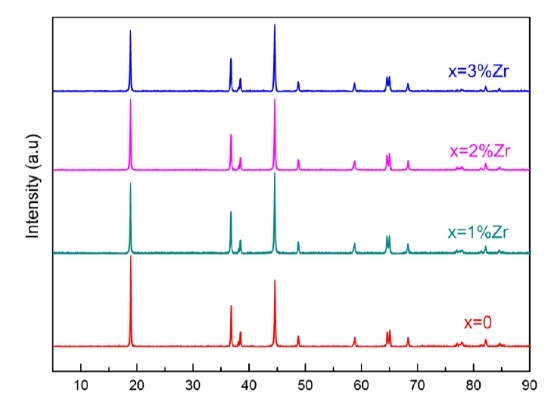

不同ZrO2摻雜量下Li(Ni0.8Co0.1Mn0.1)1-xZrxO2正極材料的XRD圖譜


2、對形貌的影響


隨著Zr摻雜量的增加,材料的一次顆粒由最初200~400nm大小的規則塊狀顆粒逐漸變?yōu)榇笮?00~200nm、聚集致密的顆粒,由一次顆粒團聚而成的大顆粒僅有1~2μm,且摻雜后的材料一次顆粒都開始從球體上脫落,顆粒的球形度都不如未摻雜的LiNi0.8Co0.1Mn0.1O2材料。


顆粒尺寸越小,Li+的擴散路徑越短,越有利于Li+在層狀結構中的脫嵌,但是在一定程度上摻雜后的材料也破壞了類球形的形貌。


3、對電化學性能的影響


經研究發現,ZrO2摻雜后的材料放電比容量都明顯高于原始的LiNi0.8Co0.1Mn0.1O2材料,這可能與上面提到的ZrO2摻雜后材料的粒徑變小相關,顆粒尺寸變小后在充放電過程中材料的脫嵌更加容易,所以摻雜后材料的放電比容量上升。


隨著充放電的進行,一定量的摻雜離子Zr4+還可能遷移到電極表面并形成固溶體,防止了由于充放電期間各向異性結構變化引起的結構坍塌,同時固溶體還充當保護涂層防止了鈷溶解到電解質中,因此,材料結構在循環過程的相變期間變得非常穩定,循環穩定性增強。


正極材料燒結—陶瓷窯具


近年來,隨著新能源汽車日益普及,電池正極材料需求快速增長,下游市場的蓬勃發展帶動了國內窯具廠家積極升級生產設備,碳化硅陶瓷、堇青石陶瓷等窯具需求極速增長。


推板


在推板方面,目前,國內外常用的推板為碳化硅質和剛玉莫來石質,碳化硅質推板以氧化硅結合碳化硅的為主,因碳化硅在1300℃以上氧化較為顯著,其應用范圍受到限制,僅適用一些低端制造領域或是窯爐溫度較低的領域,當前較大的應用領域有鋰電正極材料推板窯,無機粉體煅燒推板窯,應用溫度均不高。




匣缽


在匣缽方面,如下表所示,不同材質匣缽在鋰離子正極材料領域應用的情況不同。




堇青石-莫來石質匣缽主要原料為黏土、堇青石、莫來石,在一些應用領域?yàn)榱颂岣咂淇骨治g性會適當引入剛玉、尖晶石等原料,制品燒成后物相種類、數量以及組織結構決定了其性能。堇青石-莫來石匣缽因其具有優異的抗熱震性以及經濟性,廣泛應用于鋰電池正極材料領域;谔妓徜/氫氧化鋰堿性強,熔點低,對酸性耐火材料均有較強的腐蝕性,鋁硅質匣缽的壽命普遍較低。石墨與碳化硅質匣缽具有高導熱,耐高溫,抗熱震性能優異等特點,抗氧化能力差,但在還原氣氛下抗堿侵蝕性能較出色。

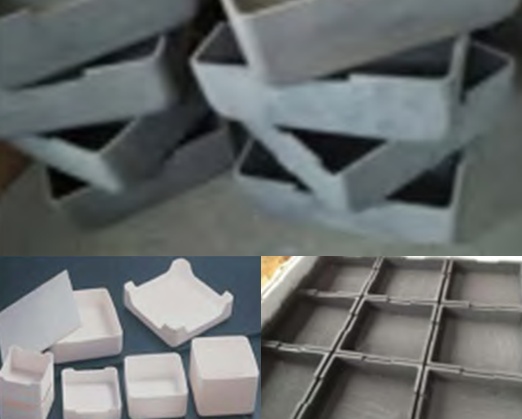

匣缽(上-碳化硅質,下左-鋁鎂硅質;下右-石墨質)


輥棒

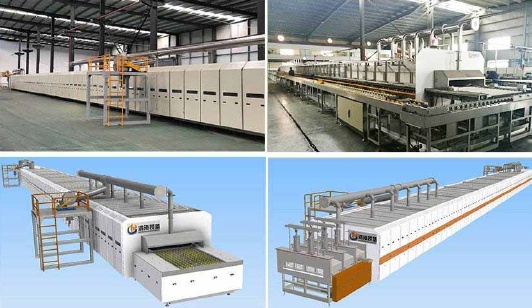

輥棒方面,輥道爐具有質量輕,熱量損失少,蓄熱效果好,使用壽命長和燒成周期短等特點,被廣泛應用于玻璃制品、陶瓷制品、冶金工業、瓷磚制品和鋰電池正極材料等產業。在鋰電方面,輥道爐的作用主要是提供一個具有氧化性氣氛和熱量的封閉空間,以便實現鋰離子電池正極原材料的燒結。




陶瓷輥棒是輥道窯的關鍵部件,消耗量較大,它在產品連續性高溫?zé)芍衅鸪休d傳輸?shù)淖饔,其使用時既要耐高溫,在長期轉動過程中又要具備抗高溫蠕變的特性。陶瓷輥棒主要材質有:剛玉質、鋁硅質、熔融石英質和碳化硅質。其中碳化硅輥棒的材質又有重結晶質和反應燒結碳化硅質,使用溫度可超1300℃,常被用為中、高溫輥道窯燒成帶用輥棒的首選材質。


其它陶瓷材料


除此之外,還有一些陶瓷粉體或制品被用于鋰電池的制備或組裝中。在正極方面,據國瓷材料2022年半年報顯示,該公司高純超細氧化鋁還可以作為電池正極的添加材料,起到包覆和摻雜作用。

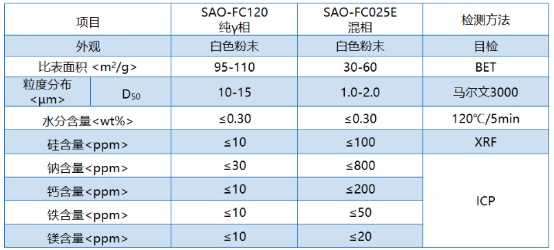

國瓷材料三元正極氧化鋁添加材料性能指標


在負極方面,據了解,碳化硅微粉可以與石墨、碳納米管、納米氮化鈦等復合制成鋰電池的負極材料,可以提高鋰電池的容量及使用壽命。


鋰電池密封環節,一枚硬幣大小的電子陶瓷環(學名“新型動力電池陶瓷密封連接器”)就是新能源電動汽車中的重要零部件,用于動力電池蓋板和極柱之間形成密封導電連接。

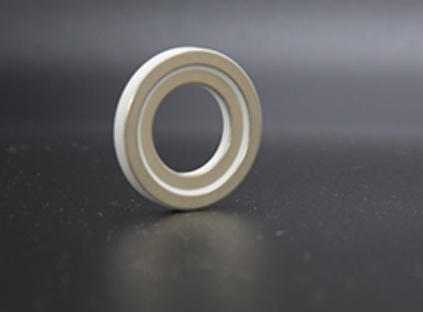

動力電池陶瓷環,來源:美程陶瓷


總之,隨著先進技術及材料的不斷開發,未來或許會有更多的陶瓷材料應用到鋰電池乃至整個新能源領域。


參考來源:

[1]錢凡等.窯具應用現狀及發展前景

[2]楊鈴等.鋰離子電池隔膜的國內外研究技術進展

[3]儲健等.國內外鋰離子電池隔膜的研究進展

[4]蘇丹等.鋰離子電池陶瓷隔膜研究進展

[5]鄒朝鑫.鋰離子電池正極材料的輥道爐燒結溫度場仿真及控制研究

[6]黃思達.鋰離子電池用氧化鋁陶瓷隔膜的制備及其性能研究


(中國粉體網編輯整理/山川)

注:圖片非商業用途,存在侵權告知?jiǎng)h除
