国产在线 | 日韩,疯狂做受xxxx高潮不断,影音先锋女人aa鲁色资源,欧美丰满熟妇xxxx性大屁股

黑色氧化鋁陶瓷:長得黑也是一種優(yōu)勢!


來源:中國粉體網(wǎng)   山川

[導(dǎo)讀]  黑色氧化鋁陶瓷因其獨(dú)特的遮光性,被廣泛應(yīng)用于集成電路的封裝管殼、數(shù)碼管襯板等領(lǐng)域。

中國粉體網(wǎng)訊  黑色氧化鋁陶瓷因其獨(dú)特的遮光性,被廣泛應(yīng)用于集成電路的封裝管殼、數(shù)碼管襯板等領(lǐng)域,晶體振蕩器使用黑色Al2O3陶瓷封裝,可使體積縮小幾十倍甚至百倍。


在某些集成電路密封環(huán)節(jié),塑料封裝材料也可以被加工成黑色,但是黑色塑封料在耐濕性、氣密性、化學(xué)穩(wěn)定性及耐熱沖擊性能等方面較陶瓷封裝材料差,難以滿足某些特種封裝的要求。



圖片來源:宜興市凱宏陶瓷有限公司


在陶瓷封裝材料中,AlN陶瓷燒成溫度太高且不易通過配方和工藝的調(diào)整使之降低,故難以制得黑色AlN陶瓷。BeO陶瓷燒成溫度高且粉末有毒,限制了它的使用。純的Al2O3陶瓷本身的燒成溫度也是很高的,在助熔劑摻雜及特殊工藝條件下,Al2O3陶瓷的燒成溫度大大降低,因而以Al2O3為主要原料可以得到黑色Al2O3陶瓷。


Al2O3陶瓷的呈色機(jī)理


物質(zhì)呈現(xiàn)出特定的顏色是由于物質(zhì)對可見光選擇性吸收引起的。若物質(zhì)對可見光范圍內(nèi)所有波長的光全部吸收,則物質(zhì)呈現(xiàn)黑色。Al2O3陶瓷呈黑色是因?yàn)槠涑煞种泻兄趸铩?/p>


著色氧化物主要是過渡金屬氧化物。在晶體場作用下,過渡金屬元素離子的d軌道發(fā)生能級分裂,形成不同的能級,電子在不同能級的d軌道之間躍遷,躍遷能在1-4eV之間,對應(yīng)著吸收一定波長的光,波長范圍正好落在可見光區(qū),使物質(zhì)呈色,物質(zhì)呈現(xiàn)的顏色為其所吸收的光波的補(bǔ)色。調(diào)整Al2O3陶瓷配方中著色氧化物的比例,在一定條件下制得的陶瓷樣品,能吸收全部可見光而呈現(xiàn)黑色。


如何呈現(xiàn)黑色


作為電子產(chǎn)品用途的氧化鋁陶瓷,由于其應(yīng)用領(lǐng)域的特殊性,其黑色著色色料的選擇則必須要考慮到陶瓷材料的性能。例如,必須考慮到陶瓷材料應(yīng)具有較高的電阻率,即黑色氧化鋁陶瓷在制備的時(shí)候就要從色料的選擇上考慮到其使用上的要求,不僅要保證陶瓷基板顏色的黑度、機(jī)械強(qiáng)度,同時(shí)也要保證陶瓷基板的絕緣性、熱學(xué)性質(zhì)以及用作電子器件時(shí)應(yīng)具備的其他性能。


黑色氧化鋁中的呈色效果主要是由不同的尖晶石型化合物決定的。下表是各種尖晶石型化合物的顏色。

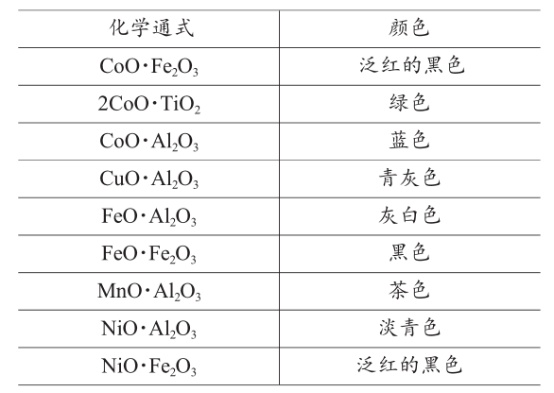

尖晶石類化合物及其顏色


兩種制備方法


制備黑色氧化鋁一般采用一次合成法與二次合成法,一次合成法是將氧化鋁、著色氧化物、助溶劑直接按一定的配比和工藝來制備黑色氧化鋁。此法過程簡單,但陶瓷著色比二次合成法稍差,其原因是Fe2O3、Cr2O3、CoO、V2O5、NiO和Mn2O3等著色氧化物在高溫下?lián)]發(fā)性都較強(qiáng)。


二次合成法是先利用一些金屬氧化物合成黑色色料,再把黑色色料、助溶劑、氧化鋁按一定配比和工藝來制備黑色氧化鋁,此法過程比較復(fù)雜,能耗高。


如何抑制著色氧化物揮發(fā)是關(guān)鍵


目前,常用的黑色著色氧化物以Fe2O3、CoO、Cr2O3、MnO最為常用。這些常用的著色氧化物在高溫下的揮發(fā)性都較強(qiáng),并且其揮發(fā)速度隨溫度升高而加快。因此,選擇在較低溫度下燒成的原料組成對抑制著色氧化物的揮發(fā)有直接效果。



圖片來源:宜興市凱宏陶瓷有限公司


著色氧化物在形成尖晶石類化合物后,其高溫?fù)]發(fā)性會有明顯降低。因而在燒成黑色色料時(shí),宜在低溫下著色氧化物的揮發(fā)性還不明顯的溫度保溫一定時(shí)間,使游離態(tài)著色氧化物在此溫度下盡可能結(jié)合成尖晶石類化合物。這樣,就能有效地避免著色氧化物在繼續(xù)升溫后的揮發(fā),保證良好的呈色效果。


一些輔料對黑色Al2O3陶瓷性能的影響


1、二氧化鈦


徐利華以超微細(xì)α-氧化鋁粉為主要原料,添加適量過渡金屬氧化物以及不同分量的TiO2粉末,采用傳統(tǒng)粉末冶金技術(shù)、干壓燒結(jié)法制備了黑色Al2O3陶瓷。對制備工藝中的原料準(zhǔn)備、壓制成型、燒結(jié)過程進(jìn)行了討論,并對其導(dǎo)電性能進(jìn)行了測試分析。實(shí)驗(yàn)結(jié)果表明:TiO2是一種良好的添加劑,它不僅可以降低燒成溫度,還有利于Al2O3陶瓷黑色的形成,提高黑色氧化鋁陶瓷的體積電阻率,改善其電氣性能。


2、二氧化硅


周東祥等用超微細(xì)氧化鋁(Al2O3),二氧化硅(SiO2)粉體及適量的過渡金屬氧化物,用固相反應(yīng)法在1350℃空氣中燒結(jié)得到了致密的黑色Al2O3陶瓷。研究了SiO2摻雜對陶瓷顯微結(jié)構(gòu)和電性能的影響。實(shí)驗(yàn)表明:在黑色Al2O3陶瓷中,SiO2是一種較好的摻雜劑,它不僅可以降低燒結(jié)溫度,使陶瓷晶粒細(xì)小均勻,同時(shí)還可以改善材料的電氣性能,使之滿足用作晶體振蕩器件、光電器件及集成電路器件等的基板及避光封裝外殼的要求。


參考來源:

[1]徐利華.二氧化鈦對黑色Al2O3陶瓷性能的影響

[2]周東祥等.二氧化硅摻雜對黑色氧化鋁陶瓷的改性

[3]張小鋒等.黑色氧化鋁陶瓷制備與介電性能的研究

[4]田修營等.一次合成法合成Fe-Cr-Mn系黑色氧化鋁陶瓷及其性能研究


(中國粉體網(wǎng)編輯整理/山川)

注:圖片非商業(yè)用途,存在侵權(quán)告知刪除


推薦12

作者:山川

總閱讀量:11020061

相關(guān)新聞:
網(wǎng)友評論:
0條評論/0人參與 網(wǎng)友評論

版權(quán)與免責(zé)聲明:

① 凡本網(wǎng)注明"來源:中國粉體網(wǎng)"的所有作品,版權(quán)均屬于中國粉體網(wǎng),未經(jīng)本網(wǎng)授權(quán)不得轉(zhuǎn)載、摘編或利用其它方式使用。已獲本網(wǎng)授權(quán)的作品,應(yīng)在授權(quán)范圍內(nèi)使用,并注明"來源:中國粉體網(wǎng)"。違者本網(wǎng)將追究相關(guān)法律責(zé)任。

② 本網(wǎng)凡注明"來源:xxx(非本網(wǎng))"的作品,均轉(zhuǎn)載自其它媒體,轉(zhuǎn)載目的在于傳遞更多信息,并不代表本網(wǎng)贊同其觀點(diǎn)和對其真實(shí)性負(fù)責(zé),且不承擔(dān)此類作品侵權(quán)行為的直接責(zé)任及連帶責(zé)任。如其他媒體、網(wǎng)站或個(gè)人從本網(wǎng)下載使用,必須保留本網(wǎng)注明的"稿件來源",并自負(fù)版權(quán)等法律責(zé)任。

③ 如涉及作品內(nèi)容、版權(quán)等問題,請?jiān)谧髌钒l(fā)表之日起兩周內(nèi)與本網(wǎng)聯(lián)系,否則視為放棄相關(guān)權(quán)利。

粉體大數(shù)據(jù)研究
  • 即時(shí)排行
  • 周排行
  • 月度排行
圖片新聞
