中國粉體網(wǎng)訊 單一的無機(jī)固態(tài)電解質(zhì)或聚合物固態(tài)電解質(zhì)體系難以滿足全固態(tài)電池的實際應(yīng)用需求。將聚合物基體和無機(jī)填料復(fù)合后得到的復(fù)合固態(tài)電解質(zhì)能夠?qū)煞N體系“取長補(bǔ)短”,表現(xiàn)出較好的綜合性能。通過聚合物和無機(jī)填料的協(xié)同作用,有機(jī)-無機(jī)復(fù)合固態(tài)電解質(zhì)將無機(jī)固態(tài)電解質(zhì)的高強(qiáng)度、高穩(wěn)定性、高離子電導(dǎo)率的優(yōu)點與聚合物固態(tài)電解質(zhì)的質(zhì)軟、易加工的優(yōu)勢進(jìn)行了結(jié)合,使得其在離子電導(dǎo)率、電化學(xué)穩(wěn)定性和機(jī)械性能等方面都有較大的提升。
聚合物基體的選擇大同小異,多為PEO;而加入聚合物中的無機(jī)填料種類較多,主要可以分為惰性填料——非鋰離子導(dǎo)體(SiO2、Al2O3、TiO2、ZrO2等)和活性填料——鋰離子導(dǎo)體(LLZO、LLTO、LATP、LGPS等)兩大類。惰性填料其機(jī)理是通過抑制聚合物的結(jié)晶,降低結(jié)晶度,使得聚合物鏈段運動更活躍,從而提高離子電導(dǎo)率,活性填料則為可進(jìn)行離子傳導(dǎo)的無機(jī)物。相比于惰性填料,活性填料提升電解質(zhì)性能的優(yōu)勢更顯著,受到更多的討論與關(guān)注。

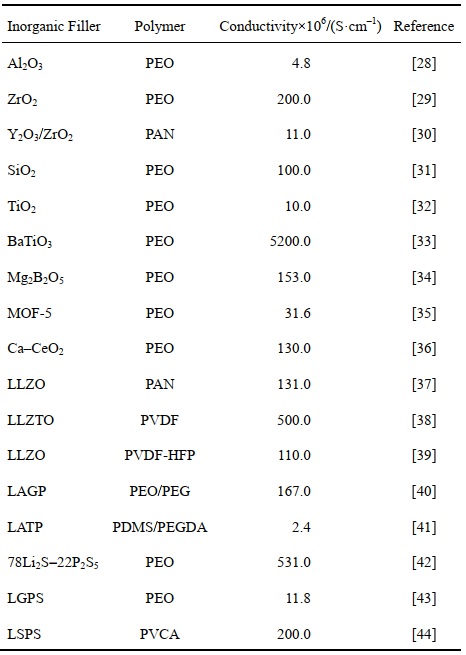

室溫下復(fù)合電解質(zhì)中常用的無機(jī)填料
一般認(rèn)為,在填料/聚合物復(fù)合固態(tài)電解質(zhì)中,Li+至少有兩種傳輸路徑:①含有鋰鹽的聚合物基體;②填料與聚合物基體的兩相界面。一方面,填料的加入破壞了聚合物基體的鏈段排列結(jié)構(gòu),并促進(jìn)了聚合物鏈段的弛豫和節(jié)段運動,最終表現(xiàn)為聚合物基體的熔點(Tm)、玻璃化轉(zhuǎn)變溫度(Tg)以及結(jié)晶度的下降;另一方面,填料的酸性表面與聚合物基體中的鋰鹽存在路易斯酸堿對效應(yīng),促進(jìn)了鋰鹽的進(jìn)一步解離,提高了聚合物中自由Li+濃度,而且該路易斯酸堿對效應(yīng)在填料和聚合物的連續(xù)兩相界面表現(xiàn)更為明顯。除此之外,活性填料有更復(fù)雜且特殊的導(dǎo)電行為,首先由于其本身就是Li+的傳輸路徑;其次活性填料與聚合物形成的兩相界面存在由Li+遷移至晶體表面的缺陷反應(yīng)形成的空間電荷區(qū),連續(xù)的空間電荷區(qū)也是Li+的傳輸路徑。因此,使用活性填料由于可以獲得更多的Li+傳輸路徑,相比惰性填料對復(fù)合固態(tài)電解質(zhì)離子電導(dǎo)率的提升效果更明顯。

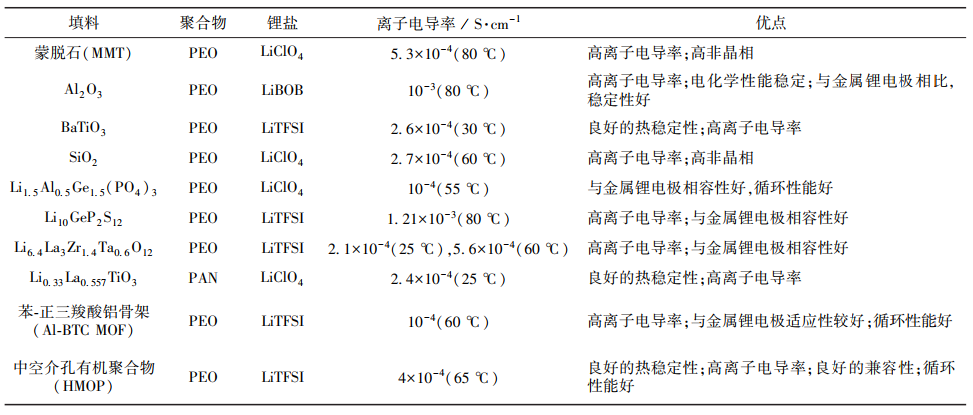

常見復(fù)合固態(tài)電解質(zhì)的組成及特點
無機(jī)填料的性能是影響復(fù)合固態(tài)電解質(zhì)離子電導(dǎo)率的關(guān)鍵因素。無機(jī)填料與聚合物基體之間的相互作用和結(jié)合方式是近年來研究的熱點。目前,復(fù)合固態(tài)電解質(zhì)主要有三種設(shè)計思路:①向聚合物基體中添加惰性或活性填料;②構(gòu)建有機(jī)/無機(jī)雙層或多層結(jié)構(gòu);③向三維無機(jī)骨架中填充有機(jī)相組分。
針對復(fù)合固態(tài)電解質(zhì)的研究,業(yè)界已經(jīng)有了不少進(jìn)展。但該類電解質(zhì)仍然面臨許多挑戰(zhàn),包括離子電導(dǎo)率、電化學(xué)窗口、固固界面問題、兩相相容性等方面存在的關(guān)鍵問題還需要作進(jìn)一步的探索。比如,當(dāng)聚合物電解質(zhì)與活性填料復(fù)合時,電解質(zhì)性能的提升顯著。但聚合物電解質(zhì)與無機(jī)電解質(zhì)離子電導(dǎo)率存在量級上的差別,離子傳輸機(jī)理的研究仍然不夠深入。兩相在離子傳輸中扮演的具體角色,以何種方式復(fù)合才能形成最優(yōu)的離子傳輸路徑,達(dá)到理想的離子電導(dǎo)率,這些問題仍需要進(jìn)一步研究。再比如,對于有機(jī)–無機(jī)復(fù)合固態(tài)電解質(zhì),固固界面接觸不良、鋰枝晶、界面反應(yīng)等問題是目前研究的熱點。復(fù)合固態(tài)電解質(zhì)中包含有機(jī)和無機(jī)兩相,使得兩相間、兩相與電極間的界面情況變得更為復(fù)雜,要減小界面電阻、實現(xiàn)理想的界面接觸仍然是一大挑戰(zhàn)。特別是對于界面空間電荷層效應(yīng)的研究更是缺乏。
針對固態(tài)電池相關(guān)的技術(shù)、材料、市場及產(chǎn)業(yè)等方面的問題,中國粉體網(wǎng)將在常州舉辦第四屆高比能固態(tài)電池關(guān)鍵材料技術(shù)大會。為致力于固態(tài)電池技術(shù)開發(fā)的企業(yè),科研院校,以及電動車、儲能、特種應(yīng)用等終端企業(yè)提供信息交流的平臺,開展產(chǎn)、學(xué)、研合作,共同推動行業(yè)發(fā)展。屆時,福州大學(xué)材料科學(xué)與工程學(xué)院院長張久俊教授將作題為《復(fù)合固態(tài)電解質(zhì)的關(guān)鍵材料與先進(jìn)結(jié)構(gòu)》的報告。報告將從基本原理、關(guān)鍵材料、先進(jìn)結(jié)構(gòu)以及原位測試方法、人工智能/機(jī)器學(xué)習(xí)技術(shù)等方面對復(fù)合固態(tài)電解質(zhì)進(jìn)行深入分析,總結(jié)并提出固態(tài)電池面臨的主要挑戰(zhàn)和未來發(fā)展方向。
專家簡介:
張久俊,加拿大皇家科學(xué)院院士、加拿大國家工程院院士、加拿大工程研究院院士、國際電化學(xué)會會士、英國皇家化學(xué)會會士、國際電化學(xué)能源科學(xué)院主席,英屬哥倫比亞大學(xué)、滑鐵盧大學(xué)、北京大學(xué)、天津大學(xué)、中國科學(xué)院等18所大學(xué)和學(xué)術(shù)機(jī)構(gòu)榮譽/兼職教授,廣西自治區(qū)人民政府主席院士顧問,山西省人民政府特聘院士專家,加拿大聯(lián)邦政府國家研究院(NRC)前首席科學(xué)家。現(xiàn)任福州大學(xué)材料科學(xué)與工程學(xué)院院長、上海大學(xué)可持續(xù)能源研究院院長、中國內(nèi)燃機(jī)學(xué)會常務(wù)理事、燃料電池發(fā)動機(jī)分會主任委員及中國有色金屬學(xué)會新能源材料發(fā)展委員會副主任委員。2014-2022年連續(xù)9年被評為全球科技工程界論文最高引用(Top1%)科學(xué)家,被湯森-路透社評為“全球3000名最具影響力的科學(xué)家之一”。2018年被第四屆國際電化學(xué)能源和技術(shù)大會授予終身成就獎,2021年獲上海市白玉蘭紀(jì)念獎,2022年獲中國內(nèi)燃機(jī)學(xué)會自然科學(xué)一等獎(排名第一)。
參考來源:
習(xí)磊等.應(yīng)用于全固態(tài)鋰電池的復(fù)合固態(tài)電解質(zhì)研究進(jìn)展
賈婉卿等.鋰離子電池中有機(jī)-無機(jī)復(fù)合固態(tài)電解質(zhì)的研究進(jìn)展
刁慶宇等.固態(tài)電解質(zhì)離子傳輸機(jī)制及其研究進(jìn)展
(中國粉體網(wǎng)編輯整理/文正)
注:圖片非商業(yè)用途,存在侵權(quán)告知刪除!
