前沿綜述：石墨烯及其衍生物對相變材料熱機械性能的影響及應用

2022-12-17
來源：石墨烯聯盟

11599人閱讀

[導讀] 石墨烯及其衍生物對相變材料熱機械性能的影響及應用

中國粉體網訊

研究亮點

本文是一篇非常新穎的綜述，對石墨烯(Gr)及其衍生物熔融相變材料的整個物理、結構和熱表征都進行了詳細的討論。首先介紹了Gr及其衍生物熔融相變材料及其應用。還研究了Gr及其衍生物，如GA、GNPs、EG和GO的形態(物理結構)和熱表征。然后介紹了Gr、GO、GNPs和GA對相變納米復合材料(PCNC)不同性能的影響。最后總結了本文的結論，并對未來進行了展望。

摘要

相變材料(PCMs)在滿足日益增長的先進熱管理方面的需求中發揮著主導作用，尤其是儲存和釋放太陽能應用中的熱能。然而，PCMs的有效性在很大程度上受到其不良導熱性的影響。因此，在本綜述中，詳細介紹和討論了近十年來在相變材料中應用石墨烯(Gr)以解決上述不足所取得的進展。Gr及其衍生物(Gr氧化物(GO)、Gr氣凝膠(GA)和Gr納米小片(GNPs))可以改善相變材料的導熱性能和形狀穩定性，這可能是由于Gr具有特殊的熱物理性質。此外，希望通過這次綜述，對使用Gr納米粒子的優缺點提供更深刻的見解，并幫助研究人員找出Gr納米粒子的確切基本性質，最終加強Gr納米粒子的應用。

本工作利用傅立葉變換紅外光譜(FT-IR)、X射線衍射譜(XRD)和掃描電子顯微鏡(SEM)對Gr及其衍生物基相變材料進行了表征，確定了其晶體結構，并結合表面結構知識進行了物相鑒定。增加填充物(Gr及其衍生物)的質量分數(%)，可獲得更好的熱物理性能和熱穩定性。并通過差示掃描量熱(DSC)、熱重分析(TGA)和熱導率測試等手段對其進行了熱性能表征。凍結和熔融熱表明GR及其衍生物基相變材料具有很強的儲能能力，在其各種應用中有所體現。

研究背景

相變材料(PCMs)的應用是多方面的，主要見于民用和工業領域。在幾乎沒有任何能量減少的情況下，這些智能儲能系統可以以凍結/融化潛熱的形式儲存和釋放能量。近年來，固-汽相變材料和固-固相變材料在儲能和釋能方面都有明顯的改善，但固-液相變材料的相變熱比固-固相變材料高。與固-氣和液-氣體系相比，在相變過程中觀察到的體積變化也要小得多。

通常，存在兩種類型的固液相變材料，無機相變材料和有機相變材料。無機相變材料具有較高的體積潛熱和儲能傾向，而有機相變材料具有無腐蝕性、自成核和同質熔融等特性。最具吸引力的相變材料是有機相變材料家族中的正構烷烴。石蠟(Pn)本身是一種含12~40個碳原子的正構烷烴。隨著正構烷烴碳原子數的增加，相變熱和熔化溫度也隨之增加。無機和有機相變材料面臨的問題都是泄漏和低導熱系數。

石墨烯(Gr)及其衍生物，如Gr氧化物(GO)、Gr氣凝膠(GA)和Gr納米小片(GNPs)在避免由于這些填料在有機和無機相變材料中的極高導熱系數而導致的相變材料導熱系數低的問題上發揮了關鍵作用。含碳材料可提高相變材料的形狀穩定性和導熱性能。碳材料主要有膨脹石墨(EG)、石墨(Gr)、碳納米管(CNTs)和GNPs，其中Gr是最好、最獨特的納米材料，具有良好的熱物理性能。在相變材料中應用Gr有望彌補相變材料自身在熱性能方面的不足。圖1描述了Gr的衍生物及其熱和物理性質，包括所使用的各種相變材料以及各種相變材料表征技術的范圍。

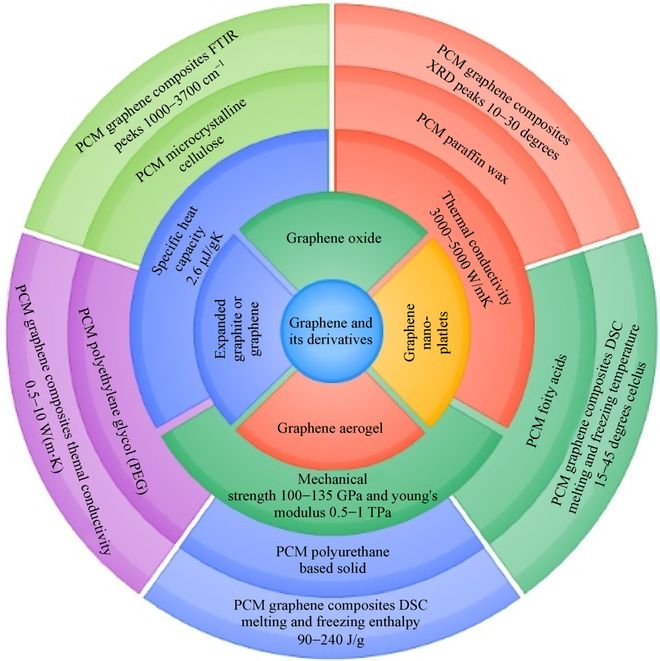

圖1Gr基相變復合材料(PCC)和相變材料的類型，包括相變材料的性能及其表征范圍

研究內容

首先介紹了Gr和GO對相變納米復合材料(PCNC)不同性能的影響。對Gr和GO基PCNC進行了表征，Gr具有碳原子排列，其晶格呈蜂窩狀。sp2雜化使Gr的結構非常穩定，從而獲得了高熱導率(3000-5000W/(m·K))。Gr分子的這一性質使得它們在相變材料中形成強大的網絡，從而導致存儲系統的熱導率增加。隨著相變材料中Gr和GO含量的增加，由于Gr的共價sp2鍵碳原子的存在，PCNC的導熱系數有了很大的提高。另外添加了Gr和GO的PCNC即使在900℃的高溫下也具有很好的熱穩定性。

然后綜述了GNPs和Gr氣凝膠(GA)對PCNC不同性能的影響。GA是由原始的Gr層產生的。碳納米管和Gr的混合物留在模具中固化和脫水，留下GA，具有極強的吸水性和彈性。對GNPs和GAPCNC進行了表征，GNP的平均寬度為5-10納米。這些納米顆粒由片狀Gr的短束組成。獨特的形貌和結構使其具有優異的力學性能。由于石墨的存在，它具有很好的導熱性和熱性能。隨著GNPs顆粒的增加，PA/PPy/GNPs形成穩定的相變材料的導熱系數呈線性上升。GA的加入同樣提高了相變材料的導熱系數，這是由于Gr的共價sp2鍵碳原子，也是由于Gr具有較大的晶粒尺寸、較高的平整度和較弱的層間結合能。

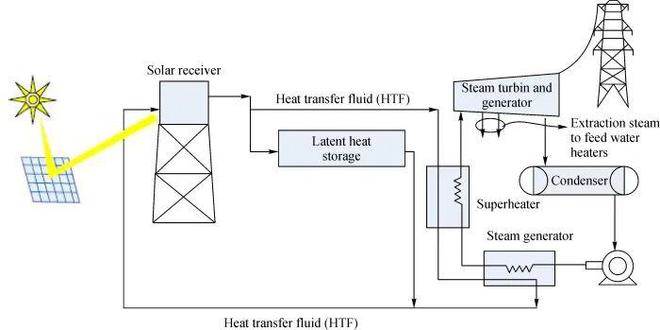

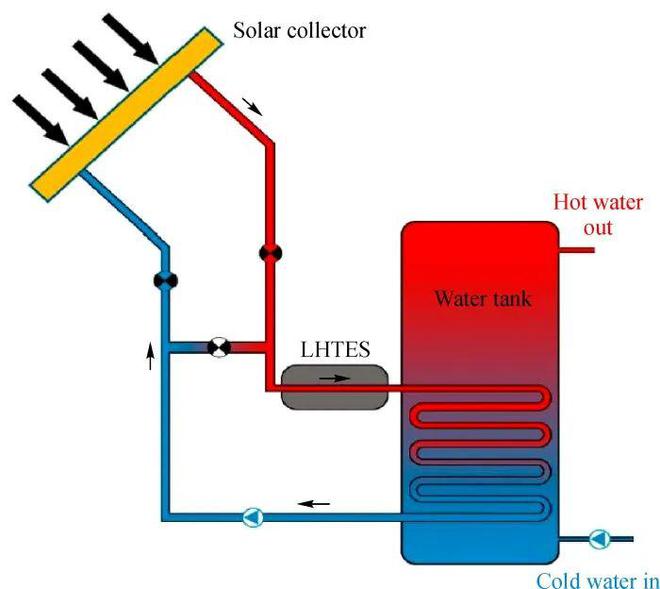

最后討論了基于Gr的相變材料在太陽能領域的應用。太陽能熱電廠中的Gr基相變材料和Gr涂層利用蒸汽的直接產生和簡單的再熱朗肯循環來儲存熱能，由于相變材料中存在導熱系數非常高的Gr，可以顯著縮短充放電時間。集中式太陽能熱電廠的示意圖如圖2所示。另外還有太陽能熱水系統中基于Gr的相變材料，太陽能熱水器在白天收集太陽能加熱熱水，Gr基相變材料吸收熱能并儲存。在夜間，從基于GR的相變材料中回收熱能來加熱水。原理圖如圖3所示。除此之外還討論了基于Gr的相變材料在太陽能溫室、建筑、電池熱管理系統、電子散熱和熱能儲存方面的應用。
