中國粉體網(wǎng)訊  石英板材是指以不飽和聚酯樹脂（UPR）為粘接劑，以石英砂、石英粉為主要填充材料制成的人造石材。具有耐磨、耐刮、耐熱、抗腐蝕、經(jīng)久耐用等性能，用途廣泛，漸成家裝市場新寵，頗受消費者喜愛。

圖片來源：Cimstone官網(wǎng)

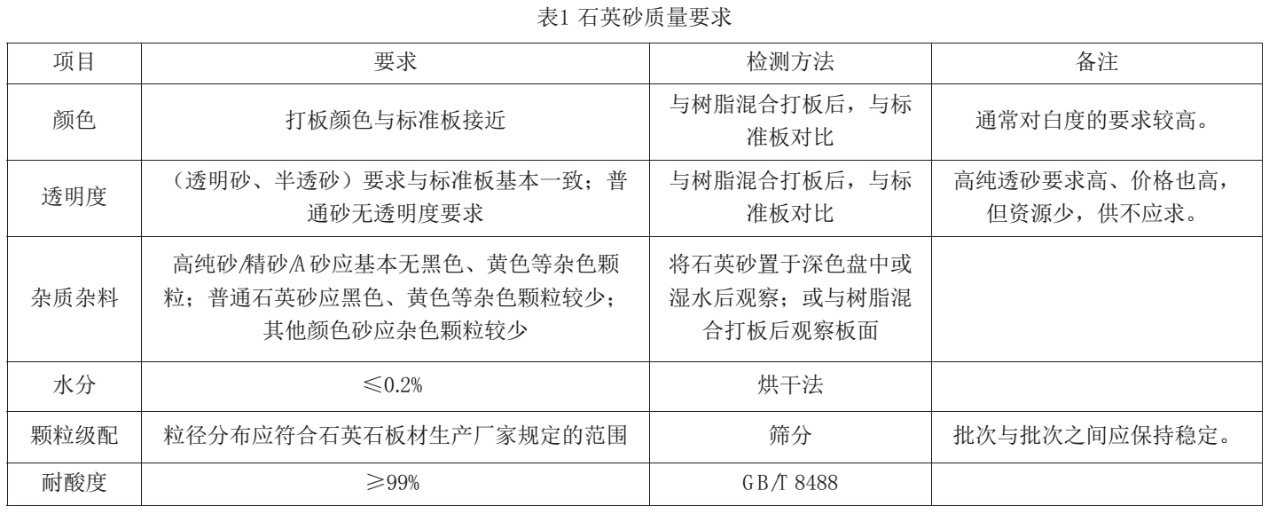

1板材用石英砂的質(zhì)量要求

在石英石板材中起到骨料作用的主要是石英砂，為滿足板材制造業(yè)的需求，板材用石英砂要滿足以下要求：

◆板材廠家常用石英砂的目數(shù)有：4～6目、6～8目、8～16目、16～26目、26～40目、40～70目、70～100目（或70～120目）。

◆顏色一致，透則透，白則白；紅似血，黑如墨，黃如玉等，一般一個產(chǎn)品里面不能有第二種顏色在里面；

◆粒度組成均勻，不能有太多過粗或過細(xì)的顆粒，影響顆粒大小不均的美觀度。追求顆粒趨于顆粒狀，使板材更接近自然板材；

◆產(chǎn)品干凈清潔度好，無粉塵；

◆水分含量要低于0.2%。

2板材用石英砂提純工藝

板材用石英砂加工流程如下圖：

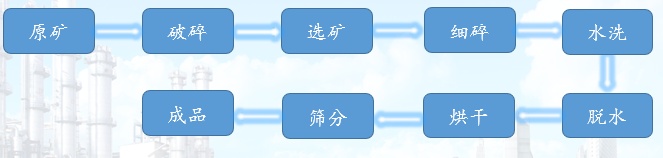

板材用石英砂加工流程圖

對于洗砂環(huán)節(jié)，根據(jù)石英礦石的質(zhì)量不同所采取的方法也不同，若礦石質(zhì)量潔凈、污染極少，一般采用普通水洗即可。但稍高檔次的石英砂必須酸浸。酸浸是利用石英不溶于酸（HF除外），其他雜質(zhì)礦物能被酸液溶解的特點，從而可以實現(xiàn)對石英的進(jìn)一步提純。

酸浸常用酸類有硫酸、鹽酸、硝酸和氫氟酸等，還原劑有亞硫酸及其鹽類等。研究發(fā)現(xiàn)，上述酸類對石英中的非金屬雜質(zhì)礦物均有良好的去除效果，但對不同的金屬雜質(zhì)，酸的種類及其濃度影響較為顯著，一般認(rèn)為各種稀酸對Fe和Al的去除均有顯著效果，而對Ti和Cr的去除效果則采用較濃的硫酸、王水或HF進(jìn)行酸浸處理。通常使用上述酸類組成的混合酸進(jìn)行雜質(zhì)礦物的酸浸脫除，考慮到HF對石英的溶解作用，故HF濃度一般不超過10%。除酸的濃度外，酸的用量、酸浸時間、溫度及礦漿攪拌均可以影響石英酸浸效果。酸浸各種因素的控制應(yīng)根據(jù)石英最終品位要求，盡量降低酸的濃度，溫度和用量，減少酸浸時間，以實現(xiàn)在較低的選礦成本下進(jìn)行石英提純。

就目前我們掌握的情況看，國產(chǎn)石英硅礦大多簡單精制后只用作低檔板材砂。侯清麟教授團(tuán)隊將高純石英純化新技術(shù)用于國產(chǎn)礦制備板材砂的研究，能制備出高檔板材砂直到中低檔高純石英砂，可大大提高國產(chǎn)石英硅礦的附加值，取得較好的效果。2023年7月，中國粉體網(wǎng)將在山東臨沂舉辦“第三屆全國板材用石英砂供需洽談會”。我們有幸邀請到湖南工業(yè)大學(xué)的侯清麟教授，他將帶來題為《高純石英純化新技術(shù)在板材砂制備中應(yīng)用研究》的報告。

3專家介紹

侯清麟，男，1955年2月生，湖南安仁人，博士，二級教授，中國注冊化工師，教授級高工。本科華南工學(xué)院（77級）；中南大學(xué)碩士、博士；美國巴爾的摩大學(xué)MBA、MPA結(jié)業(yè)�，F(xiàn)任湘潭大學(xué)博士、湖南工業(yè)大學(xué)博士和碩士研究生導(dǎo)師，湖南工業(yè)大學(xué)特聘教授，享受國務(wù)院特殊津貼專家。曾任衡山縣副縣長，湖南株洲化工廠處長、主任、石英玻璃廠(株洲327廠）廠長、湖南株洲化工集團(tuán)研究院院長、董事長兼總經(jīng)理，湖南工業(yè)大學(xué)黨委書記。曾獲兩屆湖南省優(yōu)秀企業(yè)家稱號，兩項全國管理成果二等獎。

2006年來高校后主要從事石英硅礦制備高純石英砂研究，近十年擁有國家自然科學(xué)基金面上項目4項，省部級重點項目5項，累計科研經(jīng)費600余萬元，在美國英國等Top刊物及中南大學(xué)學(xué)報、功能材料、硅酸鹽等雜志發(fā)表Sci、Ei等論文30余篇，擁有國家發(fā)明專利13項。

業(yè)余還是中國、湖南省書法家協(xié)會會員（曾在北京、廣東東莞和長沙舉辦個人書法展）、省作家協(xié)會會員，發(fā)表文學(xué)作品近200萬字，出版專著9部。

參考來源：

【1】侯清麟《高純石英純化新技術(shù)在板材砂制備中應(yīng)用研究》

【2】李勇《人造石英石生產(chǎn)原料、加工、應(yīng)用及未來展望》

【3】山東鑫海礦裝《五大石英砂選礦提純方法，四種石英砂選礦提純工藝流程，都在這里了！》

（中國粉體網(wǎng)編輯整理/星耀）

注：圖片非商業(yè)用途，存在侵權(quán)請告知刪除！
