中國粉體網訊 粉末涂料是一種新型的不含溶劑100%固體的涂料，大部分是由樹脂、固化劑、顏填料等部分組成。因其無溶劑、無污染、可回收、可降低施工強度和涂膜機械強度高等特點，深受消費者喜歡，已廣泛應用于門窗、建筑、汽車、家具等多個領域。

1、粉末涂料分類與應用

根據樹脂交聯的方式不同，粉末涂料可分為熱固性和熱塑性兩種。常見的熱塑性涂料有：聚氯乙烯、聚乙烯以及氟樹脂粉末涂料；常見的熱固性粉末涂料有：聚酯、環(huán)氧樹脂、聚氨酯型粉末涂料。

目前，粉末主要在工程機械行業(yè)，如薄板件和小件產品上。產品種類從熱塑性粉末涂料向涂層性能更優(yōu)的熱固性粉末涂料轉移。在功能方面，由最初的防腐蝕保護作用向裝飾、保護和功能化并重的方向發(fā)展，越來越多的功能性粉末涂料品種也受到關注，比如抗菌涂料、疏水涂料、耐高溫涂料、耐候性涂料、重防腐涂料等。行業(yè)發(fā)展趨勢是，開發(fā)低溫固化粉末涂料、提高邊角孔洞縫覆蓋能力、開發(fā)2C1B（干噴干）工藝等。

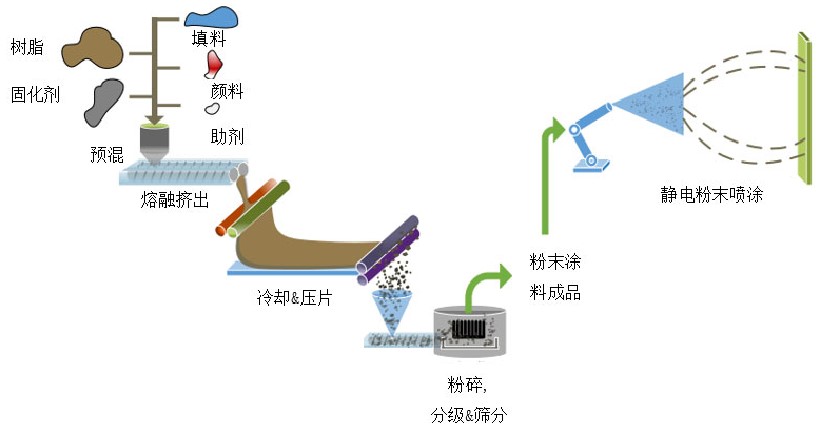

粉末涂料制備及噴涂過程

與傳統溶劑型涂料相比，粉末涂料有以下優(yōu)點：①無揮發(fā)性有機物（VOCs）的排放，利用率達98%以上，符合當前建設資源節(jié)約型、環(huán)境友好型社會的要求；②減少了有機溶劑對人體健康的危害，也避免了有機溶劑運輸過程中諸如火災、爆炸等危險；③使用粉末涂料時膜厚容易控制，且工藝較為簡便，易于實現自動化作業(yè)；④由于可采用高分子量有機樹脂，使用粉末涂料得到的涂膜機械性能更高。

2、碳酸鈣在粉末涂料中的應用

除了透明粉末涂料之外，一般的粉末涂料都需要添加填料，填料是粉末涂料配方中重要的組成部分。在粉末涂料中，填料的作用是提高涂膜的硬度、剛性、耐劃傷性等物理性能，同時改進粉末涂料的松散性和提高玻璃化溫度等性能。另外，在滿足涂膜各種性能的情況下，還可以降低涂料成本。

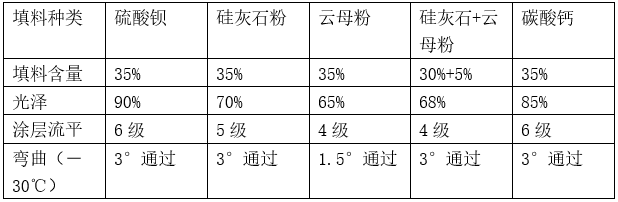

不同填料對環(huán)氧粉末涂料性能的影響

粉末涂料中常用的品種有沉淀碳酸鋇、重晶石粉、輕質CaCO₃、重質CaCO₃、高嶺土、滑石粉、膨潤土、沉淀二氧化硅、云母粉、石英粉等。從功能性考量，填料的應用必須有所取舍，硅灰石粉、云母粉具有很好的防腐性能，但云母粉對涂層的柔韌性不利，同時硅灰石粉、云母粉吸油量大，會嚴重降低涂層光澤和流平性能；硫酸鋇、碳酸鈣填料對涂層光澤和流平性能影響較弱，但會對涂層防腐性能影響較大。

對不同種類填料應用于粉末涂料中的性能研究時發(fā)現，CaCO₃可以作高光產品的填料，而且它的光澤度不輸于其他填料；一般半光產品，可以直接加入CaCO₃調出，無須加入B68類的消光劑，可節(jié)約成本；CaCO₃還可提高涂料的上粉率和噴涂面積，尤其用在混合粉中比較明顯。

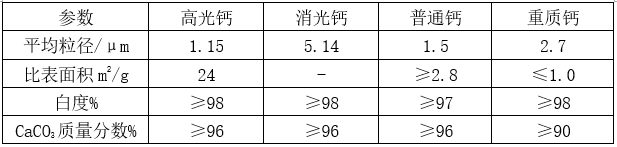

用于粉末涂料中CaCO₃的重要參數

需要指出的是，與硫酸鋇相比碳酸鈣作為填料有一定的劣勢，產品比重小，顆粒比較蓬松，吸油量略高。不過，通過選擇合適的有機改性劑對碳酸鈣進行表面包覆改性處理可降低碳酸鈣的吸油量，改善產品加工性能，提高碳酸鈣在粉末涂料中的應用價值。

有研究指出，CaCO₃填料用表面活性劑、偶聯劑等處理后，可改進填料在粉末涂料中的分散性，提高添加量，同時改進粉末涂料涂膜外觀。

伍林偉等研究了添加不同改性劑的重質碳酸鈣在環(huán)氧聚酯粉末涂料中對產品的影響，以硬脂酸和偶聯劑改性的重質碳酸鈣，其加工性、漆膜光澤度與普通碳酸鈣相比均有明顯提升，采用偶聯劑改性的碳酸鈣對漆膜的沖擊強度和附著力均有提升。

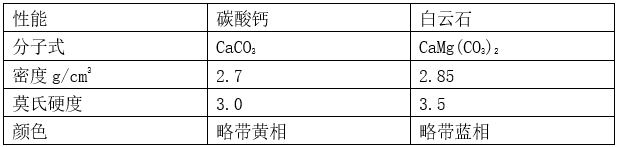

碳酸鈣與白云石主要區(qū)別

徐永華等對比研究了不同重質碳酸鈣在乳膠漆、無機涂料以及聚酯粉末涂料中的應用情況發(fā)現，聚酯粉末涂料中，以白云石為原礦生產的重質碳酸鈣，其加工性、漆膜光澤度、漆膜白度和對比率等性能均顯著優(yōu)于同規(guī)格的小方解石和大方解石產品。

結語

粉末涂料的制備和應用有一定的特殊性，碳酸鈣在粉末涂料中應用可以多挖掘粉體粒徑、形貌、純度、白度、水分含量、吸油值、比表面積等指標及改性技術的作用，總結加工工藝和不同礦源之間的差異，以此挖掘專用型產品。

參考文獻

伍林偉，等：改性碳酸鈣在環(huán)氧 /聚酯粉末涂料中的應用研究，江西廣源化工有限責任公司

龔懷軍，等：非金屬礦物填料在涂料中的應用現狀及發(fā)展趨勢，江西廣源化工有限責任公司

巴旭民，等：石油天然氣管道外涂環(huán)氧粉末涂料，合肥工業(yè)大學

謝俊青，等：超細粉末涂料流動性機理及提升研究，天津大學

李翠紅，等：粉末涂料研究進展，邢臺學院

（中國粉體網編輯整理/昧光）

注：圖片非商業(yè)用途，存在侵權告知刪除！
