中國粉體網訊

第一作者：Fei Sun

通訊作者：Dean R. Wheeler

通訊單位：美國楊百翰大學

【研究背景】

隨著現代社會的高速發展，人們對具有更高能量密度的鋰離子電池有了更為迫切的需求，其中，硅負極材料受到了廣泛關注。硅因其高理論容量（3580 mAh g^-1）、低鋰化/脫鋰電壓（Li⁺/Li＜0.5V)和潛在的低成本而成為一種有前途的負極材料，然而盡管硅表現出優異的容量性能，但由于在循環過程中，硅材料鋰化/除鋰時體積變化巨大（可高達400%），這將會引起顆粒粉碎、電極分層和不穩定的固體電解質界面（SEI）層等后果，從而導致高度的不可逆容量損失和大幅度衰減的循環壽命。因此，開發適應于大體積形變的硅負極的粘結劑成為了近年來大家關注的重點，本研究則選擇了其中一個典型的粘結劑——聚丙烯酸（PAA）為例，研究pH和鋰離子對其粘結劑功效的影響。

【工作介紹】

近日，美國楊百翰大學Dean R. Wheeler團隊等人發現利用水系PAA與LiOH-PAA粘結劑制成的硅負極的相對循環壽命存在差異，而該差異可能是由于pH值或粘結劑劑中額外的Li⁺而導致的。研究表明，當存在額外的Li⁺時，粘結劑的離子傳輸性能會有所提升；而粘結劑中較高的pH將對電極的機械完整性（含剝離強度等）有害，但它有利于極片的涂敷和混合過程，循環結果表明使用LiOH-PAA粘結劑能夠保持更高的電池容量，且在pH=4.5時電池容量達到最高值。

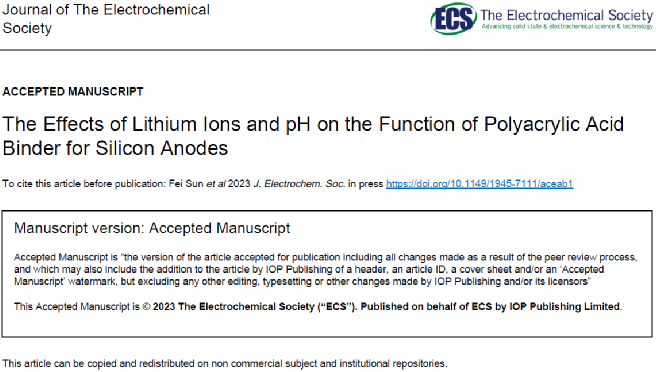

該研究以“The Effects of Lithium Ions and pH on the Function of Polyacrylic Acid Binder for Silicon Anodes”為題發表在國際頂級期刊Journal of the Electrochemical Society上，F(xiàn)ei Sun為本文的第一作者。

【核心內容】

作者通過向PAA溶液中加入不同量的LiOH來控制粘結劑溶液的PH值，如圖1所示，當LiOH-PAA溶液達到pH=4.5時，這對應于LiOH/PAA的摩爾比為0.35，這對應于部分去質子化的狀態。

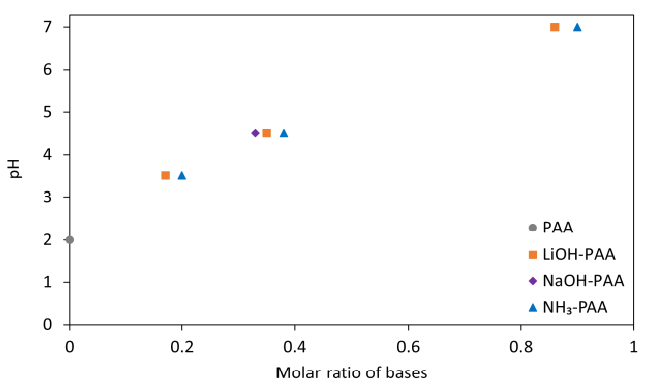

圖1. 堿與PAA單體的摩爾比對所得粘合劑溶液pH的影響。

圖2展示了兩種可能的鋰離子的傳輸機制：結構擴散和媒介擴散，而本研究假設的是，從LiOH引入的額外Li⁺可以組合這兩種傳輸機制共同促進Li⁺在粘合劑中的運輸。LiOH-PAA粘結劑中Li⁺的結構擴散與水中質子傳輸?shù)腉rotthuss機制相似：來自其中一個電極的活性的Li⁺可以通過形成/破壞Li⁺與COO^-之間的締合，從而利用-COOLi鍵形成的網絡擴散到對電極。這種類型的傳輸由于具有更短的移動距離和攜帶溶質分子的非必要性，被認為比傳統的媒介擴散更快。在Pieczonka等人的工作中，高分辨率透射電子顯微鏡（TEM）觀察到在活性材料的外表面上有透明的LiOH-PAA膜，這與作者團隊的設想一致，由于本征Li⁺的存在，該膜被認為具有更高的離子傳輸能力。

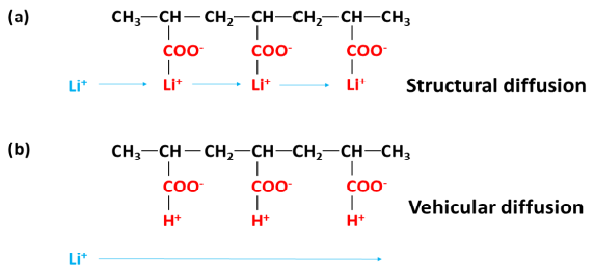

圖2. PAA粘合劑中Li⁺不同傳輸機制的示意圖。

為驗證以上的假設，作者分別對不同體系的粘結劑進行了循環伏安法（CV）和電化學阻抗譜（EIS）測試，CV圖中的斜率（圖3a）代表著粘結劑的離子電導率，結果表明LiOH-PAA（4.5）粘結劑膜具有其他膜兩倍高的電導率，而NH3-PAA、NaOH-PAA和PAA粘結劑膜展現出相似的電導性。

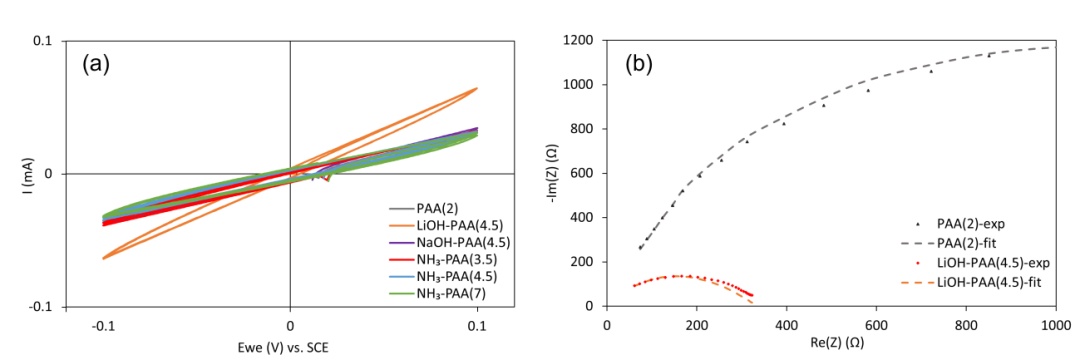

圖3. 粘結劑膜的CV測試和EIS測試，實驗數據以點表示，建模擬合以虛線表示。

而圖3b中實軸上的高頻截距也決定了粘結劑膜的離子電阻，經過擬合，也得到了高頻區域的離子電導率，結果如表1所示。值得注意的是，即使高頻的離子電導率比CV測試得到的電導率數值要高得多，但它們兩者得到的趨勢是一致的，均為LiOH-PAA(4.5)粘結劑膜的電導率最高，這表明PAA粘結劑中額外的Li+可以有效提升離子電導率，而pH的改變對離子電導率的影響較小。

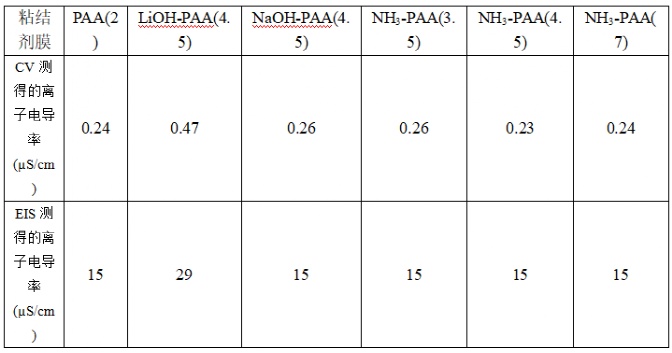

表1.通過CV和EIS測試計算出粘合劑膜的離子電導率。

然而，粘結劑中的中和度還可能會影響粘合劑的粘度（含隨后的顆粒沉降）、顆粒分散和電極的機械完整性，因此作者針對這些問題展開了一系列的研究：首先對具有不同pH值和陽離子的粘結劑溶液的流變行為進行研究，如圖4所示，以原始PAA(2)的粘度（在0.1s^-1的剪切速率下：0.2 Pa S）作為參考，NaOH-PAA（4.5）、LiOH-PAA（4.5）和NH₃-PAA（4.5）三者的粘度和剪稀效應都顯著增加，這將有利于涂層過程，是因?yàn)楦叩恼扯瓤梢詼p緩沉淀和聚結來提高顆粒懸浮液的穩定性，同時粘度也會隨著剪切速率增加而成比例地降低到更大程度。當單獨比較pH對粘度的影響時發現，隨著中和度的增加，NH3-PAA粘結劑的粘度和剪稀效應都有著提升的趨勢。根據Dang團隊和Shi團隊等人的研究結果，發現-COOH基團中Li的取代可以引入相鄰-COOLi之間的靜電排斥從而拉伸聚丙烯酸酯鏈、增加粘度，且NH₃取代聚丙烯酸酯鏈中的H₂O對粘合劑溶液也有類似的影響，這與作者的結果一致。

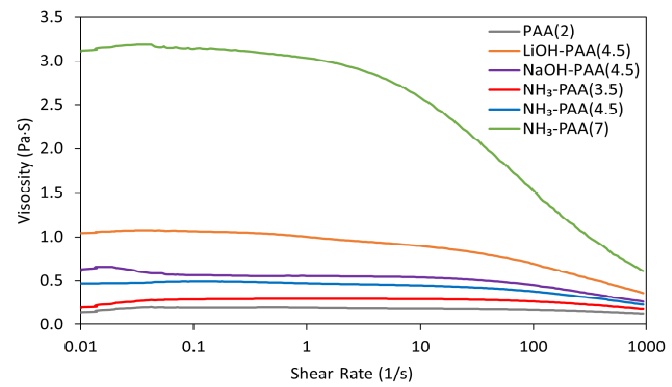

圖4. 在不同剪切速率下的PAA、LiOH-PAA和NH₃-PAA粘合劑溶液的粘度。

作者對具有不同粘結劑的極片進行了剝離測試，結果如圖5所示，以NH₃-PAA系列粘結劑為例，發現平均剝離力會隨著粘合劑pH的增加而降低，從圖6中可以看到使用NH₃-PAA（7）粘合劑時電極會發生明顯的分層，這一規律也適用于LiOH-PAA(4.5)和LiOH-PAA(7)體系中。

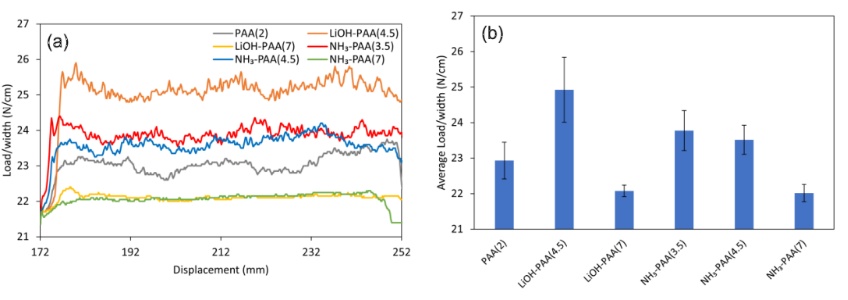

圖5.使用不同粘合劑制造的硅負極的剝離測試結果：（a）每單位寬度的負載與位移的關系，以及相應的平均值。

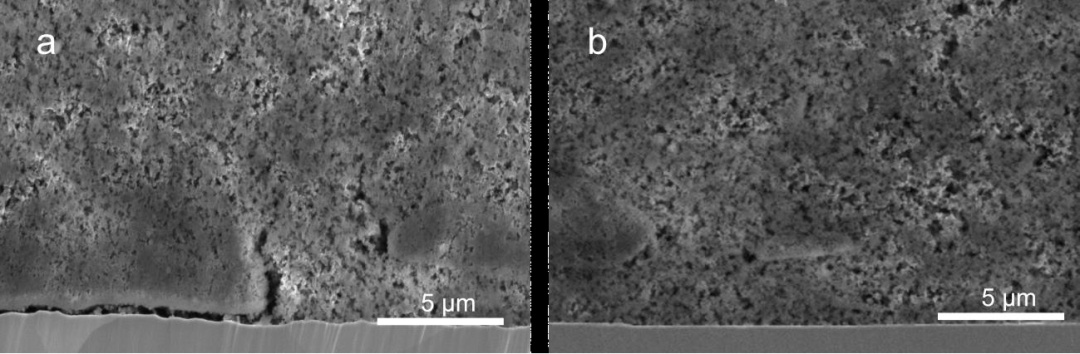

圖6. （a）使用NH₃-PAA（7）粘結劑發生電極分層現象的負極和使用NH₃-PAA（3.5）粘結劑連接良好的負極的代表性橫截面圖像。

以上結果表明：在粘結劑溶液中引入Li⁺有利于離子傳輸，而增加pH有利于顆粒分散和混合，卻不利于電極的機械完整性不利。為了進一步研究這些性質對電化學性能的影響，作者對利用不同粘結劑制成的極片進行了半電池測試，結果如圖7所示。

當考慮Li⁺的影響時，在所有充電速率下，LiOH-PAA（4.5）半電池的平均容量比NH₃-PAA（4.5）的平均容量高500～800mAh g^-1：即LiOH-PAA（4.5）半電池在C/5時展現出2600mAh/g的比容量，在2C時展現出400mAh/g的比容量，而對于NH₃-PAA（4.5）半電池，相應倍率下分別為1600mAh/g和100mAh/g。而由LiOH引起的容量增加進一步證實了Li⁺會促進相應的離子傳輸。

當考慮到pH的影響時，發現NH₃-PAA（3.5）半電池初始循環展現出比NH₃-PAA（4.5）更高的電化學性能，這是由于顆粒粘附性更好。

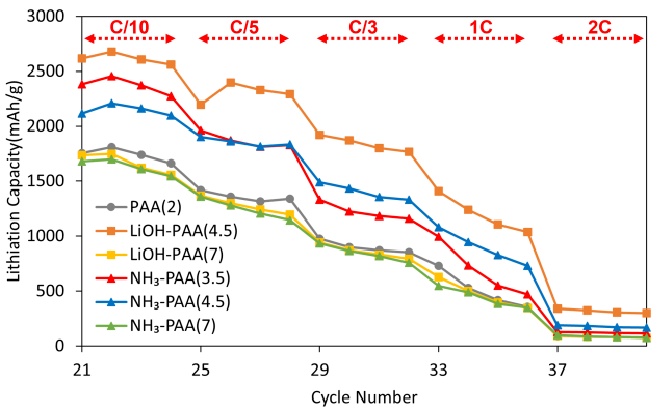

圖7. 在不同充放電倍率下，使用不同粘結劑的硅半電池的平均容量對比圖（循環次數為21-40，每種粘結劑劑的兩個樣品的平均標準誤差為34 mAh/g）。

【結論展望】

在這項工作中，作者成功闡明了粘結劑中額外存在的Li⁺和pH的影響：結果表明粘結劑中額外的Li⁺的存在有利于促進離子傳輸，而當pH增加時，極片制備過程中的顆粒分散和漿料混合效果有所提升，但極片的機械完整性降低。同時，結果顯示由LiOH-PAA（4.5）組成的電池不僅具有Li⁺增強離子傳輸?shù)膬?yōu)點，而且具有中等的pH值也有利于與Si的氫鍵和離子偶極的相互作用，與其他測試電池相比，該體系的電化學性能最優。該工作系統地研究并解釋了PAA系粘結劑的影響因素及原理，為今后開發新型粘結劑體系提供了新的思路。

【文獻信息】

Sun, F. & Wheeler, D. The Effects of Lithium Ions and pH on the Function of Polyacrylic Acid Binder for Silicon Anodes. Journal of The Electrochemical Society (2023).

https://iopscience.iop.org/article/10.1149/1945-7111/aceab1
