中國粉體網訊 俗稱“工業大米”的MLCC，身型小但功能強悍，市場大且火爆。作為陶瓷電容器的主要類別之一，射頻微波MLCC與常規MLCC有什么不同之處？發展趨勢如何？下面我們一起來了解。

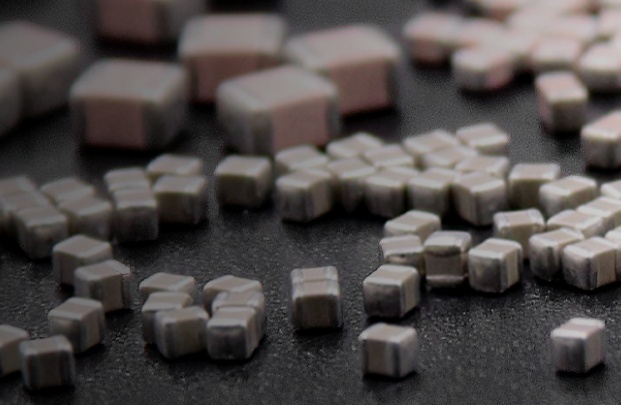

射頻微波MLCC，來源：達利凱普

射頻微波MLCC發展歷程

在了解射頻微波MLCC前，我們先來弄清楚什么是射頻？什么是微波？

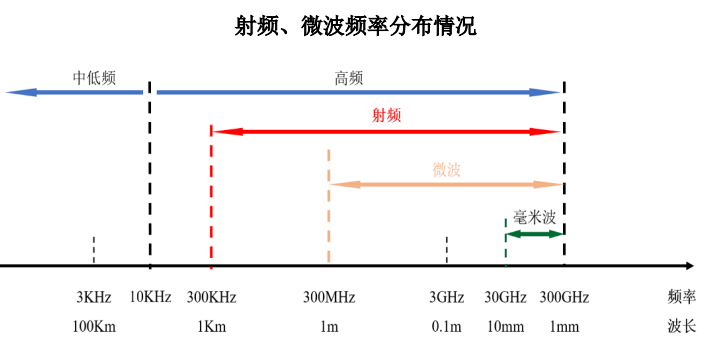

射頻（RF）一般指頻率范圍為300kHz~300GHz之間的電磁波；微波一般是指頻率在300MHz~300GHz之間的電磁波，處于射頻頻段的高頻部分。在整個電磁波譜中，射頻/微波處于普通無線電波與紅外線之間，是頻率最高的無線電波，其頻帶寬度比所有普通無線電波波段總和大1000倍以上，可攜帶的信息量巨大。直觀來講，從手機和Wi-Fi到衛星通信和雷達系統，各領域間想要實現無縫無線連接和高效數據傳輸，就得靠射頻微波技術。

由于射頻微波電路大多具有高頻率、高功率、高可靠等特點，要求應用于該領域的電子元器件產品具有較高性能，且可以在極端環境下正常工作。射頻微波MLCC正符合該特點，可用于射頻微波電路中。

射頻微波MLCC是指用于電子整機射頻微波電路的MLCC，屬于Ⅰ類陶瓷電容器類別。它起源于國外，早期在國際上，片式射頻微波MLCC和玻璃釉電容器列入玻璃介質電容器之列。21 世紀初，隨著第三代移動通信系統（3G）、無線局域網、新一代交換機、全球衛星系統等行業的快速發展，市場對在射頻、微波頻段下具有高品質因數射頻微波MLCC的需求量逐步上升，射頻微波MLCC的市場規�？焖贁U(kuò)張。

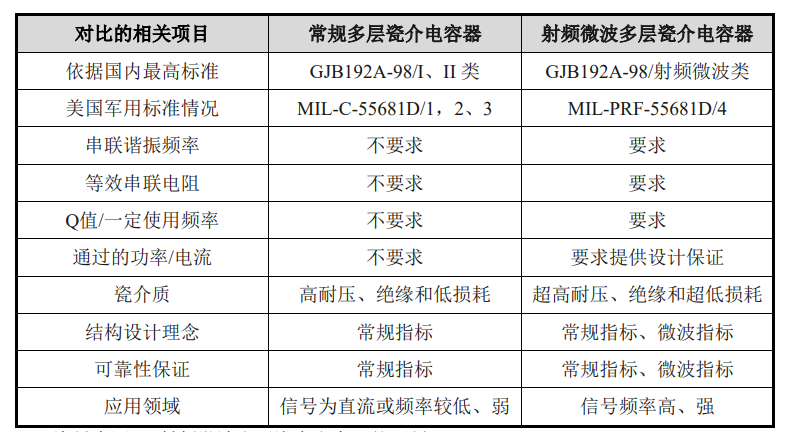

射頻微波MLCC VS 常規MLCC，有啥不同？

射頻微波MLCC具有體積小、電壓高、質量輕、安裝方便、功率損耗小、Q值高、性能指標穩定、使用頻率范圍寬、可靠性高，在射頻微波頻率下能通過較大的射頻電流的技術特點。與常規高頻電容器相比，射頻微波特性優良，其ESR更小，Q值更高，在通過射頻微波信號時，能容允強度更強的信號通過，同時，電容器的功率損耗小，發熱功率小，射頻大功率電容器熱失效風險大大降低。

由于射頻微波MLCC產品相較常規MLCC的使用場景更復雜，如軍工電子設備需要在極寒或極熱環境中使用、通訊基站所分布在氣候條件差異較大的不同環境中，這些因素使其對電容的容值、可靠性和一致性要求較高。因此，射頻微波MLCC對材料、工藝技術要求較特殊，主要體現在以下方面：

1）陶瓷介質：射頻微波MLCC通常采用低介電常數的微微波介質陶瓷材料，該類瓷料可在高頻條件下具有低損耗，高耐壓，高穩定的特性。典型的低介電常數微波介質陶瓷材料主要有：氧化鋁系陶瓷、硅酸鹽系陶瓷、磷酸鹽系陶瓷等。

2）電極材料：射頻微波MLCC內電極金屬漿料主要采用純鉑金屬漿料、純鈀金屬漿料、低鈀量銀鈀合金金屬漿料、純銅金屬漿料，甚至是純銀金屬漿料這5種類型。一般采用純鈀金屬漿料較為常見，或者采用導電性好的銅或銀，使產品高頻下Q值更高。

3）工藝復雜：相對來說，高頻MLCC并不是一項特別難的技術，但是要做到高Q值的一致性較為困難，需要解決解決內電極與陶瓷體匹配問題、陶瓷介質致密性問題，射頻性能指標測試問題等工藝難點。

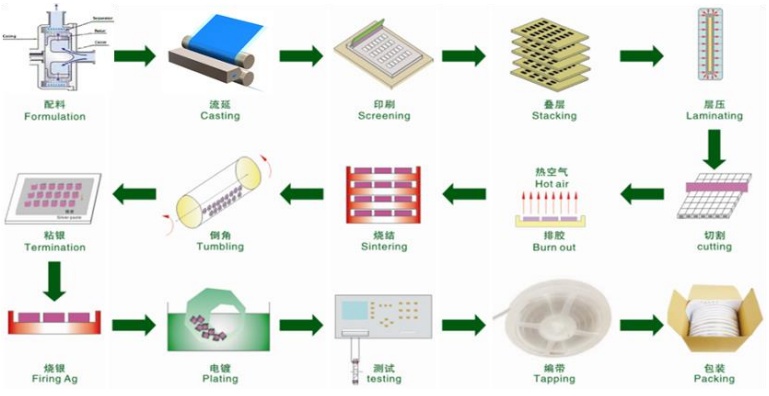

射頻MLCC制備流程

4） 測試技術：射頻微波MLCC的精度要求高于常規MLCC，需要專用的設備對射頻微波MLCC進行精確測試分選；射頻微波MLCC需要使用阻抗分析儀等專門設備測試ESR等射頻性能，使用專門測試系統在高頻大功率條件下測試射頻擊穿電壓、額定射頻電流的參數。

射頻微波MLCC的細分市場

經過多年的技術發展，射頻微波MLCC的技術日益成熟，使用場景逐步從軍用品拓展到民用品種，與MLCC行業總體發展趨勢相似。

1、通信市場

通信市場是射頻微波MLCC用量最大的市場之一，約占市場份額的35%，主要應用場景為移動通信基站中的功放模塊。2020年后，5G時代來臨，相比4G網絡，5G網絡的頻率更高，但是頻率越高意味著隨著距離增加信號衰減越快，因此為了獲得相同的覆蓋區域，必須提高基站布置密度，5G 基站的建設對射頻微波 MLCC有大量的需求。

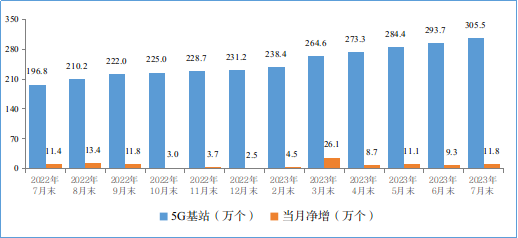

5G基站總數和當月新建情況

據工信網發布信息，截止到今年7月末，我國5G基站總數達305.5萬個。隨著5G通信的不斷普及、5G基站的快速建設，射頻微波MLCC需求量不斷釋放。

2、高端裝備領域

高端裝備領域主要包括軍工、航空裝備、衛星制造與應用等細分領域，作為保障國家安全的重要憑借，向來都是各個國家發展的重點行業。全球高端裝備領域 MLCC市場規模近年來保持高速增長，2021年全球高端裝備領域MLCC市場總體市場規模達到182億元，預計2019-2026年全球高端裝備領域MLCC市場年復合增長率10.96%。

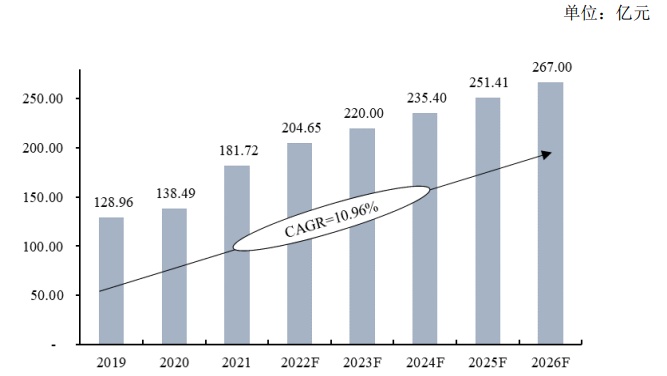

2019-2026年全球高端備領域用MLCC發展與預測

數據來源：《2022年版中國MLCC市場競爭研究報告》

射頻微波MLCC主要應用于軍用通信電臺、相控陣?yán)走_(dá)等射頻微波組件之中，其在相控陣?yán)走_(dá)之中應用廣泛。射頻微波MLCC的Q值更高，能保證相控陣?yán)走_(dá)的準確性。當前，我國國防建設發展迅速，軍用射頻微波MLCC的需求量將隨著國防科技工業的快速發展、軍用電子化設備的不斷更迭而逐步擴大。

3、醫療市場

醫療市場之中，射頻微波MLCC主要應用于核磁共振醫療設備（MRI）等產品之中。每臺MRI設備上都需大量使用射頻微波MLCC元件，隨著MRI設備不斷的技術更迭、場強不斷提升，射頻微波MLCC全球醫療市場規模將逐年擴大。

MRI設備，來源：醫學影像技術園

4、軌道交通

高速鐵路每0.3-0.5公里左右便需安裝一組應答器（每組2-3個），每個應答器使用射頻微波MLCC數量為300-400只左右。除此之外，城市建設中的地鐵、輕軌等軌道交通對射頻微波MLCC同樣存在大量的需求。

5、射頻電源

射頻電源是可以產生固定頻率的正弦波電壓、頻率在射頻范圍內、具有一定功率的電源。射頻微波 MLCC 主要應用于射頻電源的核心——射頻功率放大器之中。我國射頻電源產品主要應用于半導體及光伏設備領域和醫療美容領域等，該等領域的快速發展有助于推動射頻微波MLCC行業的進一步發展。

除此之外，隨著電子信息技術的不斷發展，汽車、廣播電視發射機、高功率激光切割設備等領域?qū)ι漕l微波MLCC都有著大量的需求，射頻微波MLCC未來應用空間更加廣闊。

射頻微波MLCC發展趨勢

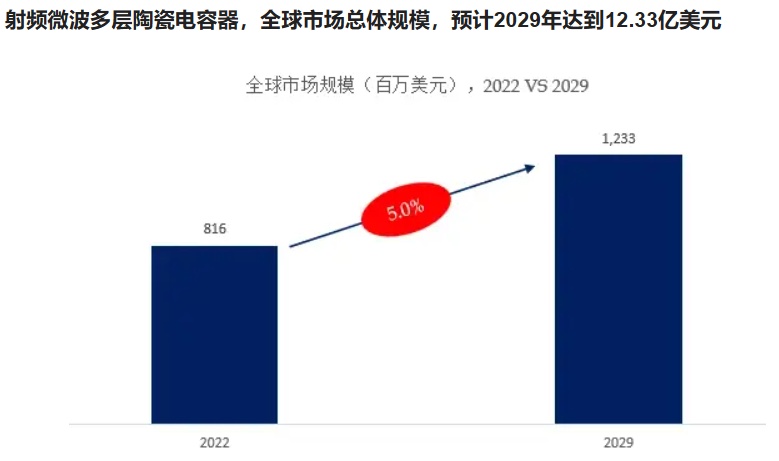

據QY Research最新研報預測，預計2029年全球射頻微波MLCC市場規模將達到1233.1百萬美元，未來幾年年復合增長率CAGR為5.0%。

來源：QY Research

從市場競爭格局來看，與整體MLCC行業相似，全球射頻微波MLCC行業較為集中，主要由國外企業占據，ATC（企業位于美國，現由日本京瓷集團下屬 AVX 控股）、Knowles（樓氏集團，美國）、Exxelia（原Temex，法國）、JTI（約翰遜科技，美國）等企業在軍工、航空航天等市場具有較強優勢。國內有達利凱普、成都宏明、鴻遠電子。

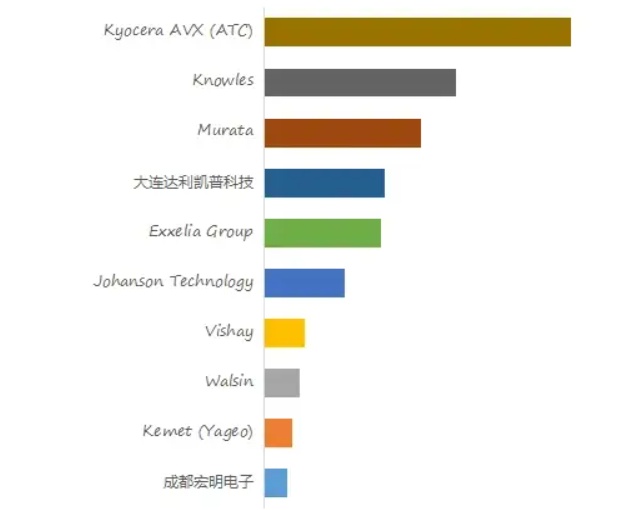

全球市場主要企業排名

QY Research最新報告《2023-2029全球射頻微波多層陶瓷電容器市場研究報告》

小結

電子元器件產業是現代經濟的基礎產業，一直受到國家的高度重視和大力支持。近年來，以5G通訊、醫療設備、軌道交通、軍工等為代表的射頻微波MLCC產品主要下游產業快速發展，對射頻微波MLCC的需求亦逐步提升。

我國是射頻微波MLCC產品的主要市場之一，市場規模占射頻微波MLCC全球總體市場規模比例較高。但是，當前我國國內市場的主要射頻微波MLCC供應商仍為國外企業，中國企業在國內市場占有率較低。隨著國產化進程逐步加速，國產射頻微波MLCC生產商將面臨更大的發展機遇。
