中國粉體網訊 11月10日，團體標準《工業固廢礦化固定二氧化碳制備輕質碳酸鈣工藝與設備》（T/CIECCPA054-2023）由中國工業節能與清潔生產協會正式發布實施，該標準適用于工業固廢為原料礦化固定二氧化碳制備輕質碳酸鈣工藝與設備的設計和制造。
1、固廢礦化固定二氧化碳制備輕質碳酸鈣典型工藝流程

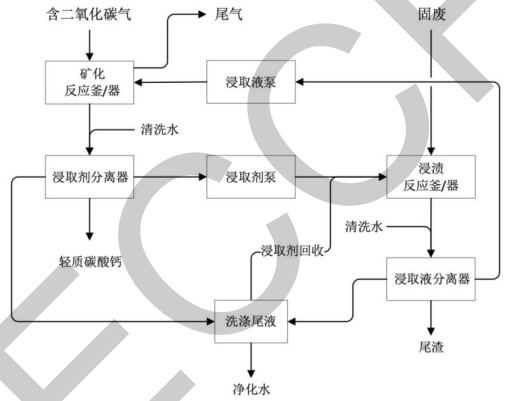

固廢礦化固定二氧化碳制備輕質碳酸鈣典型工藝流程見圖A.1。固廢首先進入浸漬反應釜/器中形成漿液，實現鈣的提�。唤䴘n反應完成后，固廢漿液進入浸取液分離器分離；殘余的固廢形成尾渣，經清洗水洗滌后排出；從浸取液分離器分離的浸取液經過浸取液泵輸送進入礦化反應器/釜；含二氧化碳?xì)馀c礦化反應釜/器中的含鈣浸取液發生礦化反應，形成礦化漿液，未反應的尾氣從礦化反應釜/器中排出；礦化漿液進入浸取劑分離器分離；礦化形成的輕質碳酸鈣形成礦化產品，經清洗水洗滌后排出；從浸取劑分離器分離的浸取劑經過浸取劑泵輸送進入浸漬反應器/釜循環利用；從浸取液分離器和浸取劑分離器排出的洗滌尾液中的浸取劑可回收利用同時排出凈化水。
A.1固廢礦化固定二氧化碳制備輕質碳酸鈣典型工藝流程圖
2、浸漬反應釜/器

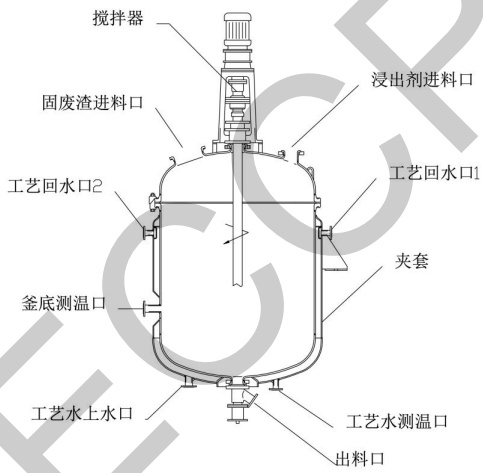

典型浸漬反應釜/器見圖B.1。固廢和浸取劑通過浸漬反應釜/器上部的進料口加入；浸漬反應釜冷卻水通過反應釜/器夾套下部的工藝水上水口進入，通過上部的工藝水回水口排出；浸漬反應釜/器中漿液溫度通過釜/器側壁下部的測溫口測量；夾套中工藝水溫度通過夾套下部的工藝水測溫口測量；浸漬反應釜/器中漿料通過攪拌器攪拌均勻；反應完畢后通過底部的出料口排出。
B.1典型浸漬反應釜/器結構圖
3、浸取液分離器

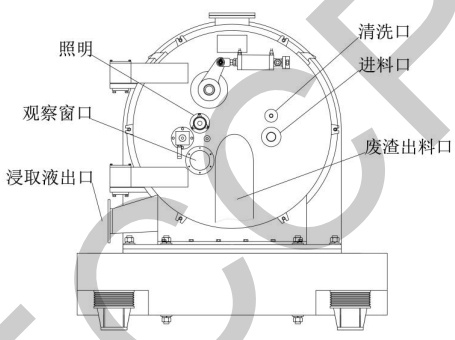

典型浸取液分離器見圖C.1。從浸漬反應釜/器排出的漿液通過進料口進入浸取液分離器，通過分離器內部的布料裝置均勻分布在轉鼓上；在轉鼓旋轉離心力作用下，含鈣浸取液透過轉鼓上的濾布甩出并通過浸取液出口排出；漿液中的廢渣通過濾布截留；分離完成后通過從清洗口進入的清洗水進行噴淋洗滌，洗滌水通過浸取液出口與浸取液交替排出；經過清洗的廢渣通過分離器內部的刮刀刮削卸料，后經廢渣出料口排出；浸取液分離器設有照明裝置，以便通過觀察口觀察分離狀態。
C.1典型浸取液分離器圖
4、礦化反應釜/器

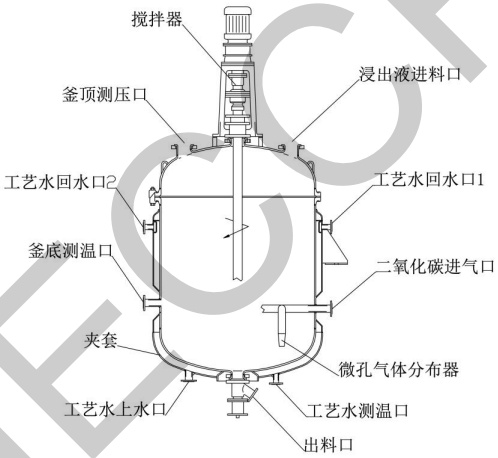

典型礦化反應釜/器見圖D.1。浸出液通過礦化反應釜/器上部的進料口加入；礦化反應釜冷卻水通過反應釜/器夾套下部的工藝水上水口進入，通過上部的工藝水回水口排出；礦化反應釜/器中漿液溫度通過釜/器側壁下部的測溫口測量；夾套中工藝水溫度通過夾套下部的工藝水測溫口測量；含二氧化碳器通過側壁的二氧化碳進氣口進入，進一步通過與之相連的微孔氣體分布器與浸出液接觸，進行礦化反應。礦化反應釜/器中漿料通過攪拌器攪拌均勻；反應完畢后通過底部的出料口排出。
D1典型礦化反應釜/器結構圖
5、浸取劑分離器

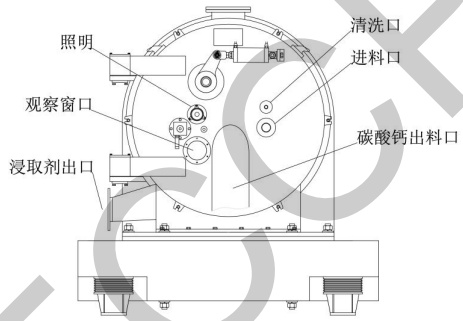

典型浸取劑分離器見圖E.1。從礦化反應釜/器排出的漿液通過進料口進入浸取劑分離器，通過分離器內部的布料裝置均勻分布在轉鼓上；在轉鼓旋轉離心力作用下，浸取劑透過轉鼓上的濾布甩出并通過浸取劑出口排出；漿液中的輕質碳酸鈣通過濾布截留；分離完成后通過從清洗口進入的清洗水進行噴淋洗滌，洗滌水通過浸取劑出口與浸取劑交替排出；經過清洗的輕質碳酸鈣通過分離器內部的刮刀刮削卸料，后經碳酸鈣出料口排出；浸取劑分離器設有照明裝置，以便通過觀察口觀察分離狀態。
E.1典型浸取劑分離器圖
總之，本文件規定了固廢礦化固定二氧化碳制備輕質碳酸鈣工藝與設備的技術要求、試驗方法、檢驗規則、標志和文件及包裝、運輸和貯存。本文件適用于固廢為原料礦化固定二氧化碳制備輕質碳酸鈣工藝與設備的設計和制造。高值建材、混凝土、加氣塊、輕質建筑節能材料等生產工藝以固廢為原料，需采用二氧化碳礦化或養護設備時可參照?qǐng)?zhí)行。
來源：《工業固廢礦化固定二氧化碳制備輕質碳酸鈣工藝與設備》（T/CIECCPA054-2023）
