中國(guó)粉體網(wǎng)訊 鈣鈦礦太陽(yáng)能電池被認(rèn)為是未來最具潛力的光伏技術(shù)之一。過去十多年，高光電轉(zhuǎn)換效率的鈣鈦礦電池大多采用n－i－p正型器件結(jié)構(gòu)，但處于電池頂層的常用p型有機(jī)小分子Spiro－OMeTAD存在易吸水與熱穩(wěn)定性較差等問題，制約了鈣鈦礦太陽(yáng)能電池穩(wěn)定性的發(fā)展。反型結(jié)構(gòu)（p－i－n）鈣鈦礦太陽(yáng)能電池采用穩(wěn)定的n型金屬氧化物如SnO2和低載流子復(fù)合損失的p型自組裝分子（SAM）分別作為電子和空穴傳輸層，可兼得器件的效率和穩(wěn)定性，近年來備受關(guān)注。然而，厚度僅為幾納米的SAM層存在大面積均勻生長(zhǎng)困難的挑戰(zhàn)，影響鈣鈦礦電池的重復(fù)性和高效大面積化發(fā)展。

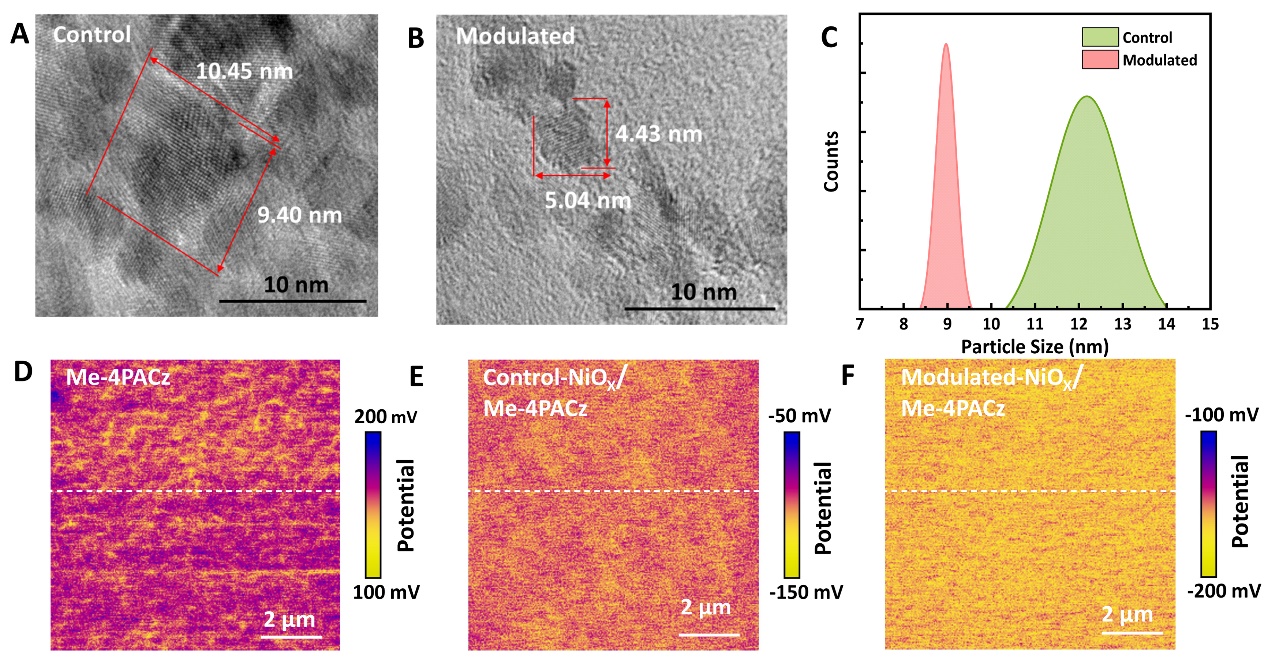

圖1． （A－C）NiOx納米顆粒同質(zhì)化前后的高分辨透射電子顯微鏡照片以及尺寸分布情況比較；（D－F）自組裝分子層（SAM： Me－4PACz）在透明導(dǎo)電襯底FTO、FTO／NiOx以及FTO／同質(zhì)化NiOx上的表面電勢(shì)分布情況。

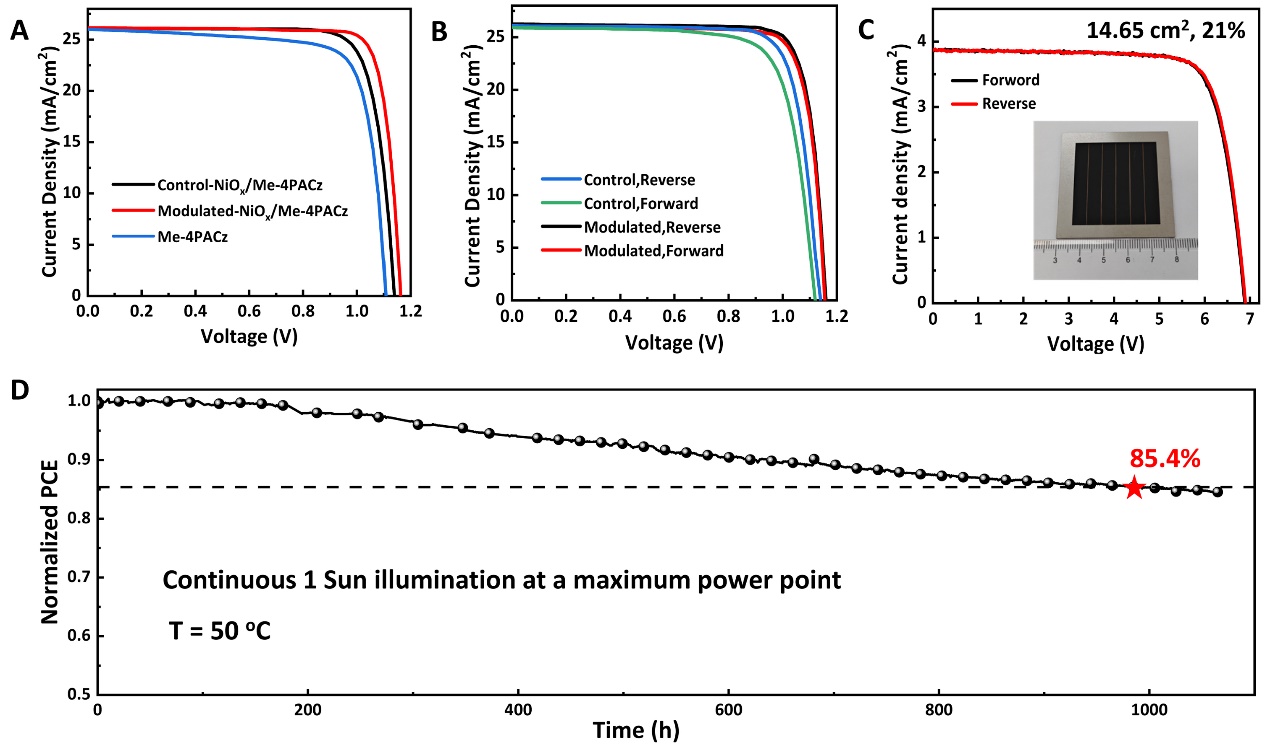

圖2． （A－B）采用不同空穴傳輸層構(gòu)建的反型鈣鈦礦太陽(yáng)能電池的電流－電壓曲線以及相關(guān)電池正向／反向掃描的電流－電壓曲線；（C）面積為14.65平方厘米的鈣鈦礦電池模組的電流－電壓曲線，插圖為模組電池實(shí)物照片；（D）未封裝的小面積電池在最大功率輸出點(diǎn)的穩(wěn)定性追蹤測(cè)試，樣品表面溫度為50攝氏度。
近期，中國(guó)科學(xué)院半導(dǎo)體研究所研究員游經(jīng)碧帶領(lǐng)的團(tuán)隊(duì)，在p－i－n反型結(jié)構(gòu)鈣鈦礦太陽(yáng)能電池的p型空穴傳輸層設(shè)計(jì)和可控生長(zhǎng)等方面取得了重要進(jìn)展。該團(tuán)隊(duì)創(chuàng)新性地在透明導(dǎo)電襯底FTO和SAM層之間引入溶液法制備的p型氧化鎳（NiOx）納米顆粒，顯著增強(qiáng)了SAM的自組裝能力。同時(shí)，研究通過同質(zhì)化NiOx納米顆粒，實(shí)現(xiàn)了在均勻致密NiOx薄膜表面上SAM的大面積均勻可控制備（圖1），有效解決了此前分子直接在透明導(dǎo)電襯底上組裝不完美導(dǎo)致的缺陷復(fù)合和電荷輸運(yùn)損失的問題。基于高質(zhì)量NiOx／SAM復(fù)合空穴傳輸層，游經(jīng)碧團(tuán)隊(duì)研制出認(rèn)證效率為25.2％（0.074平方厘米）和模組效率為21％（14.6平方厘米）的反型鈣鈦礦太陽(yáng)能電池。電池在無封裝條件下，經(jīng)過最大功率輸出點(diǎn)持續(xù)運(yùn)行1000小時(shí)以及85攝氏度加速老化500小時(shí)，均保持初始效率85％以上（圖2）。該工作為高效穩(wěn)定鈣鈦礦電池的研究提供了普適的策略，將為鈣鈦礦電池高良品率大面積制備及產(chǎn)業(yè)化發(fā)展奠定基礎(chǔ)。
相關(guān)研究成果以Homogenized NiOx nanoparticles for improved hole transport in inverted perovskite solar cells為題，以first release形式，在線發(fā)表在《科學(xué)》（Science）上。研究工作得到國(guó)家重點(diǎn)研發(fā)計(jì)劃、國(guó)家杰出青年科學(xué)基金、中國(guó)科學(xué)院穩(wěn)定支持基礎(chǔ)研究領(lǐng)域青年團(tuán)隊(duì)計(jì)劃等的支持。
（中國(guó)粉體網(wǎng)編輯整理/星耀）
注：圖片非商業(yè)用途，存在侵權(quán)請(qǐng)告知?jiǎng)h除！
